34008235DE/AC - Page 12
2. Aufstellung und Installation
2.6 Anschluss der Netz- und Verbraucherkabel
Die Kenndaten auf dem Typenschild (siehe Geräte-Rückseite) hinsichtlich ihrer Übereinstimmung mit den
vorhandenen Netzparametern und der Leistungsaufnahme aller angeschlossenen Verbraucher überprüfen.

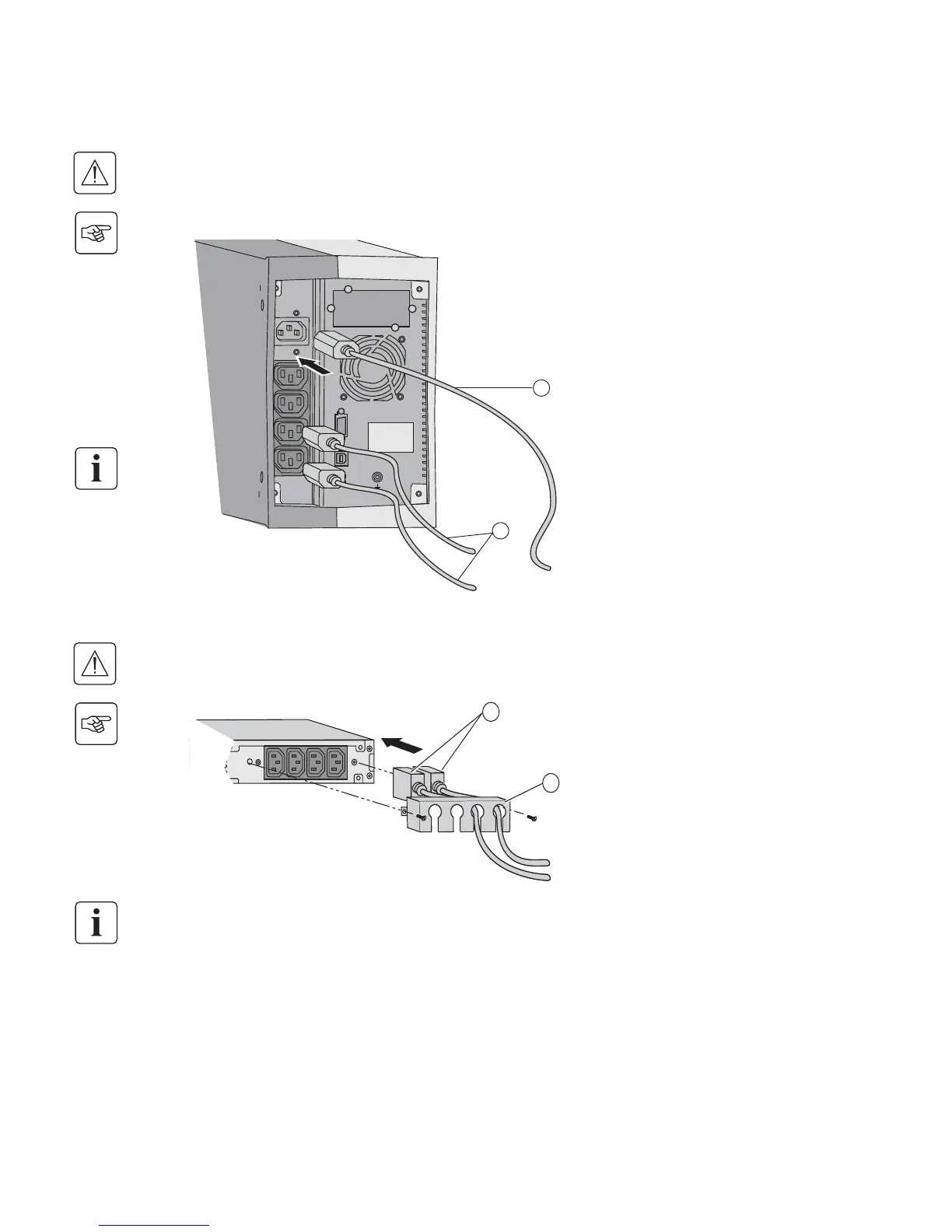

1 - Verbraucher-Netzkabel
(1)
(nicht
mitgeliefert) abziehen.
2 - Abgezogenes Verbraucher-Netzkabel in
die Gerätesteckdose (2) der USV und
anschließend in die Netzsteckdose
einstecken.
3 - Verbraucher mit Hilfe der
Anschlusskabel (17) an die USV
anschließen.
Verbraucher mit hoher Priorität
vorzugsweise an die 2 Steckdosen (3) und
weniger wichtige Verbraucher an die 2
programmierbaren Steckdosen (5)
anschließen.
Um den Abwurf der Steckdosen (5) im
Batterietrieb zu programmieren und so die
Nutzung der Autonomiereserve zu
optimieren, wird die mitgelieferte USV-
Software benötigt.
(1) Kennwerte des Netzkabels: 250 V - 10
A (Querschnitt 1mm
2
, Typ HO5).
Verriegelungsabdeckung für Verbraucher-Anschlusskabel anbringen (nur Rack-Modelle).
4 - Verriegelungsabdeckungen (23) für
Verbraucher-Anschlusskabel
festschrauben.
Hinweis: Die Aufladung der Batterie beginnt sofort nach dem Netzanschluss der USV, selbst wenn die EIN/AUS-Taste
(10) noch nicht betätigt wurde.
Nach dem erstmaligen Netzanschluss der USV benötigt das Gerät eine Ladezeit von mindestens 8 Stunden, um die
volle Autonomiezeit der Batterie zur Verfügung zu stellen.
