Ecolab Ecoplus EXN-II - Installation Électrique

5.2 Installation électrique
Plan de câblage
en option
en option
Nettoyant
Produit de rinçage
Capteur de
temp. de rinç.
Sonde de
conductivité
WWC-Module d'entrée
Tension d'entrée
dépend du type de module
d'entrée
Généralités
Libération
du dosage
Libération
du prédosage
Libération
du rinçage
Transformateur
de réseau
Buzzer
d'alarme
Pompe
à lessive
Pompe de
rinçage

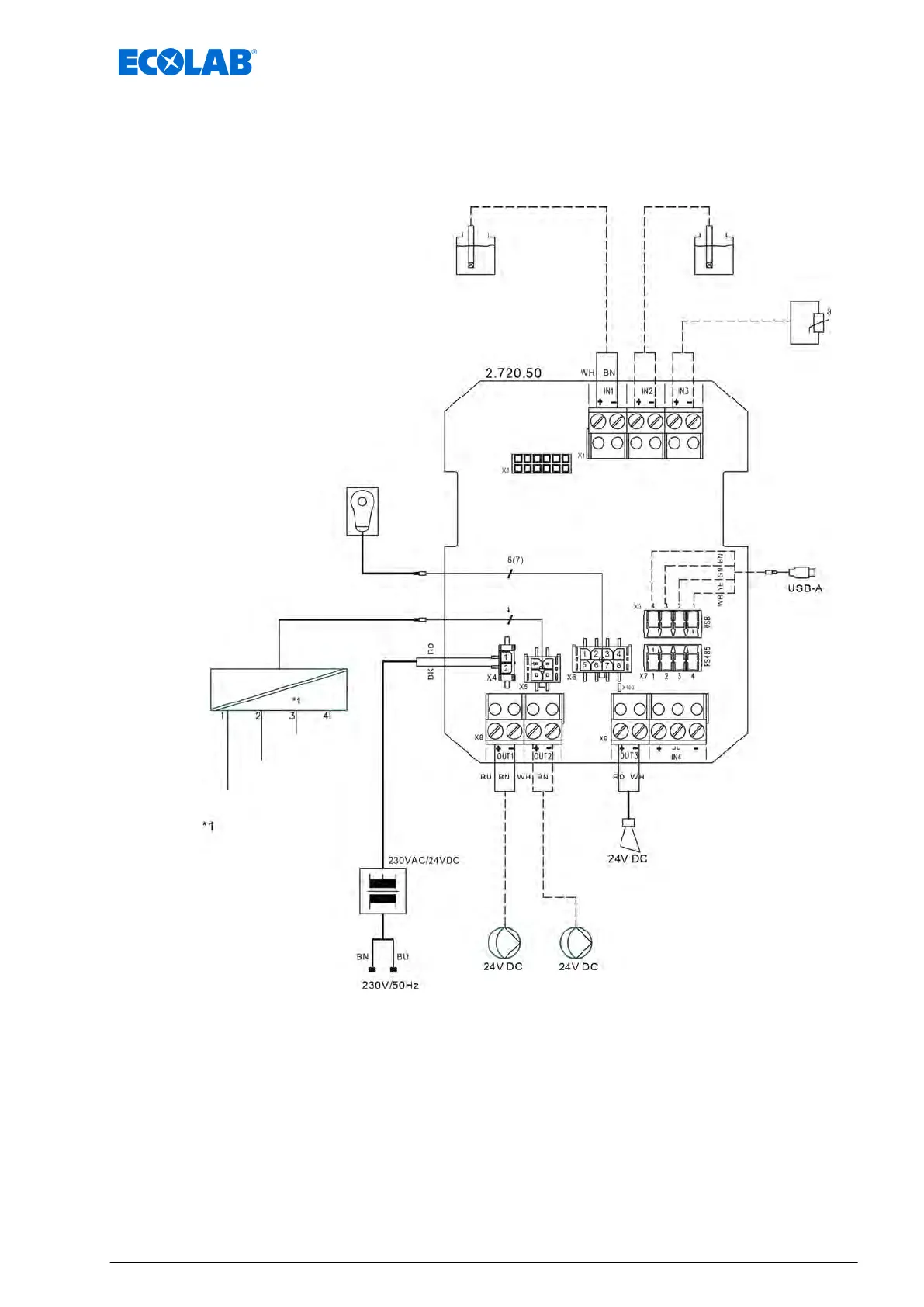

Fig. 4 : Plan de câblage Ecoplus EXN-II
Montage et raccordement
27 MAN054003, rév. 1-02.2024
