417102012_LMI02.doc - 49 - Rev. 9-07.08

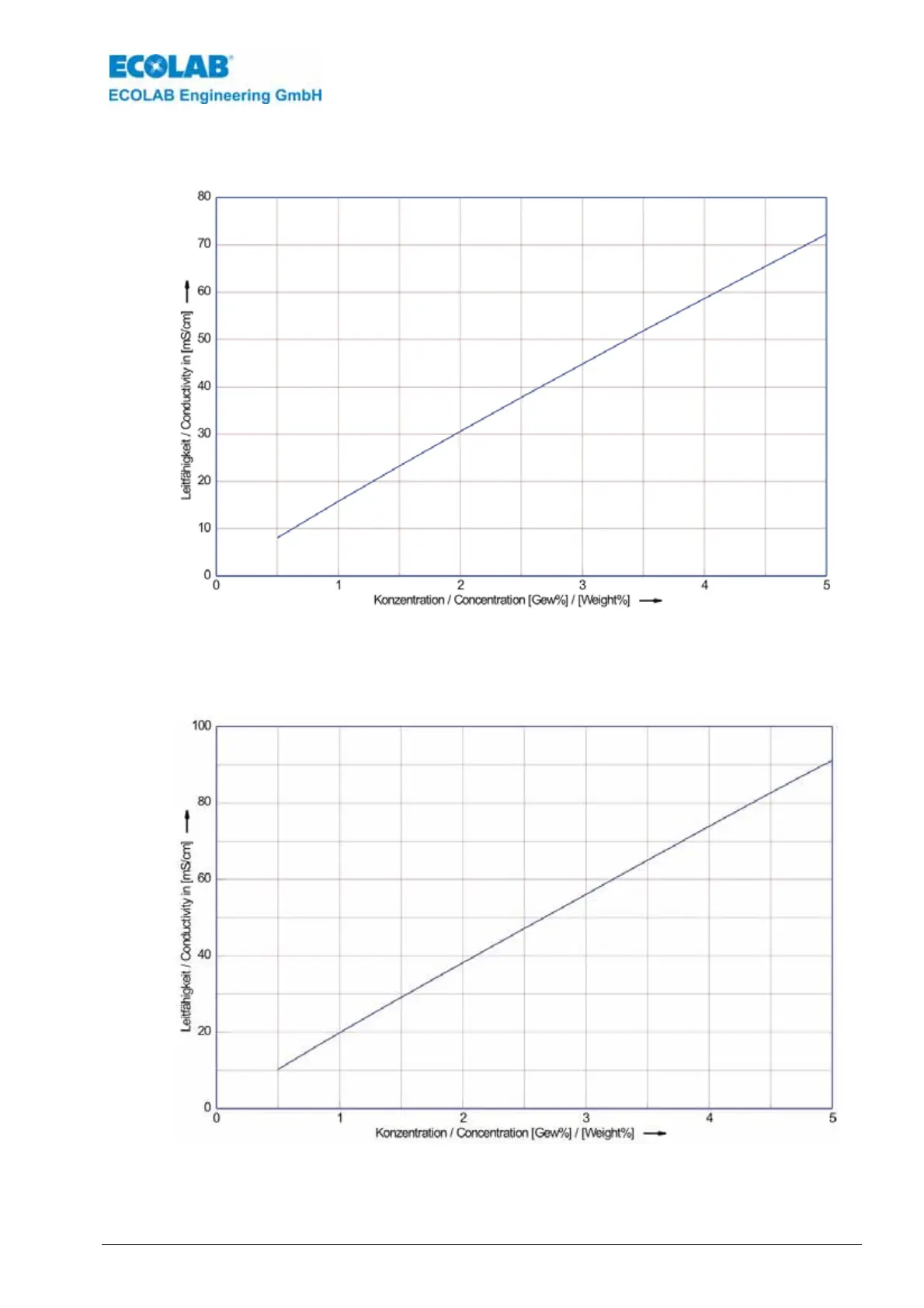

Spezifische Leitfähigkeit κ von P3-MIP-CIP-Lösungen bei 20 °C

Abb. 13.4

Spezifische Leitfähigkeit κ von P3-Horolit V-Lösungen bei 20 °C

Abb. 13.5
