APPENDIX D
UL S2203 Cheetah Xi 50 Installation Manual D-1
FM P/N: 06-369 Rev 6, 09/2015
D.1 BATTERY CUTOFF
Exhibit D-1 below shows the components used to facilitate the battery cutoff arrangement for Fike’s Cheetah
Xi 50 control panel.
TOP
LOOP ADDRESS
RELAY
MULTI VOLTAGE RELAY
P/N 20-1173
BATTERY BATTERY
24 VDC AUXILIARY
POWER OUTPUT
BATTERY
CONNECTION
CONTROL PANEL
RELAY MODULE TERMINAL DEFINITIONS
T1 (+) SLC IN/OUT T7 NC #1
T2 (-) SLC IN/OUT T8 C #1
T3 (+) SLC IN/OUT T9 NO #1
T4 (-) SLC IN/OUT T10 NC #2
T5 (+) DRY CONTACT INPUT T11 C #2
T6 (-) DRY CONTACT INPUT T12 NO #2
SLC IN
SLC OUT
OR
P/N 20-1177

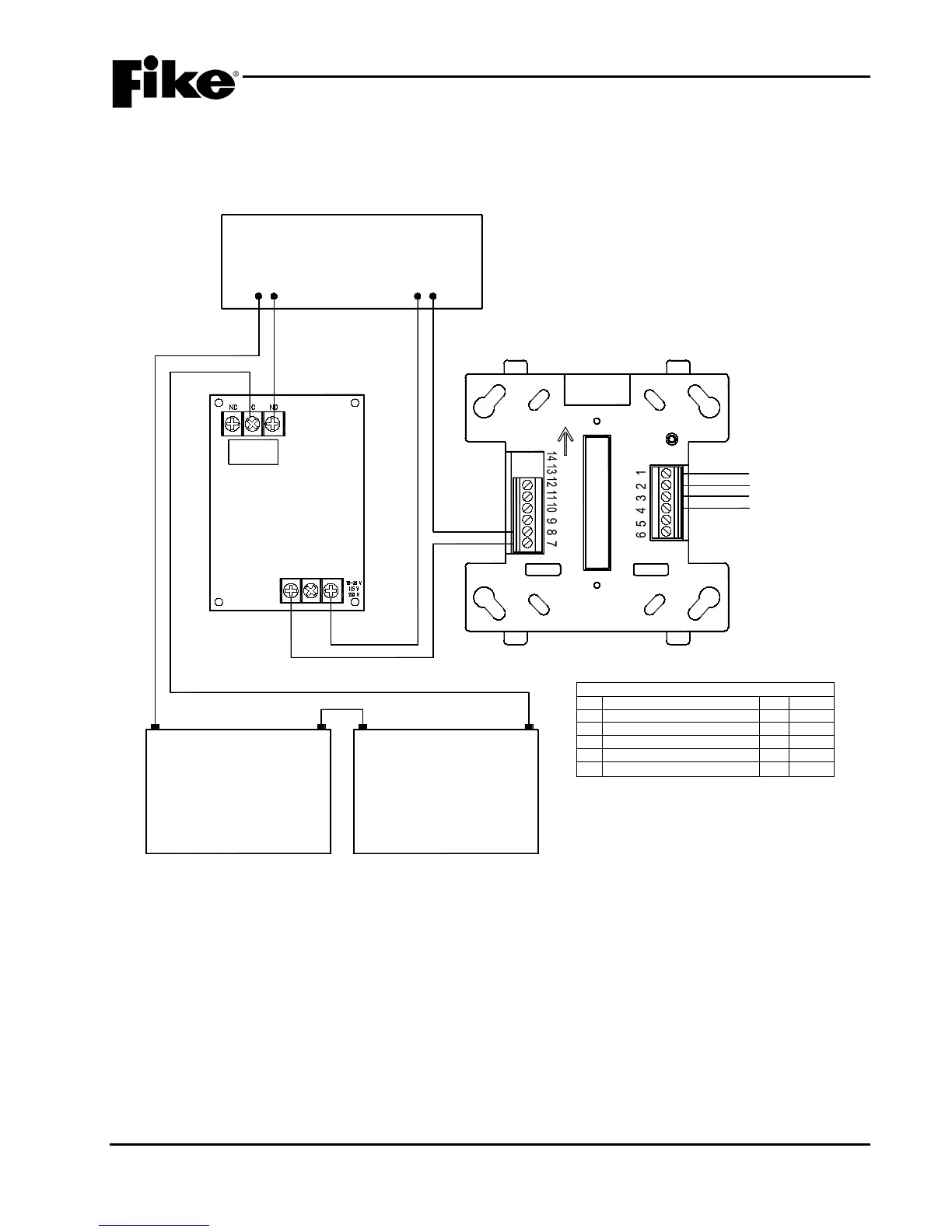

Exhibit D-1: Battery Cutoff Wiring Diagram
