2.4 Bauteile, Ausrüstung
5 3
Zulauf
System
2 1
6
10
17
18
11
4
15
9
13
12
19
8
14
7
16

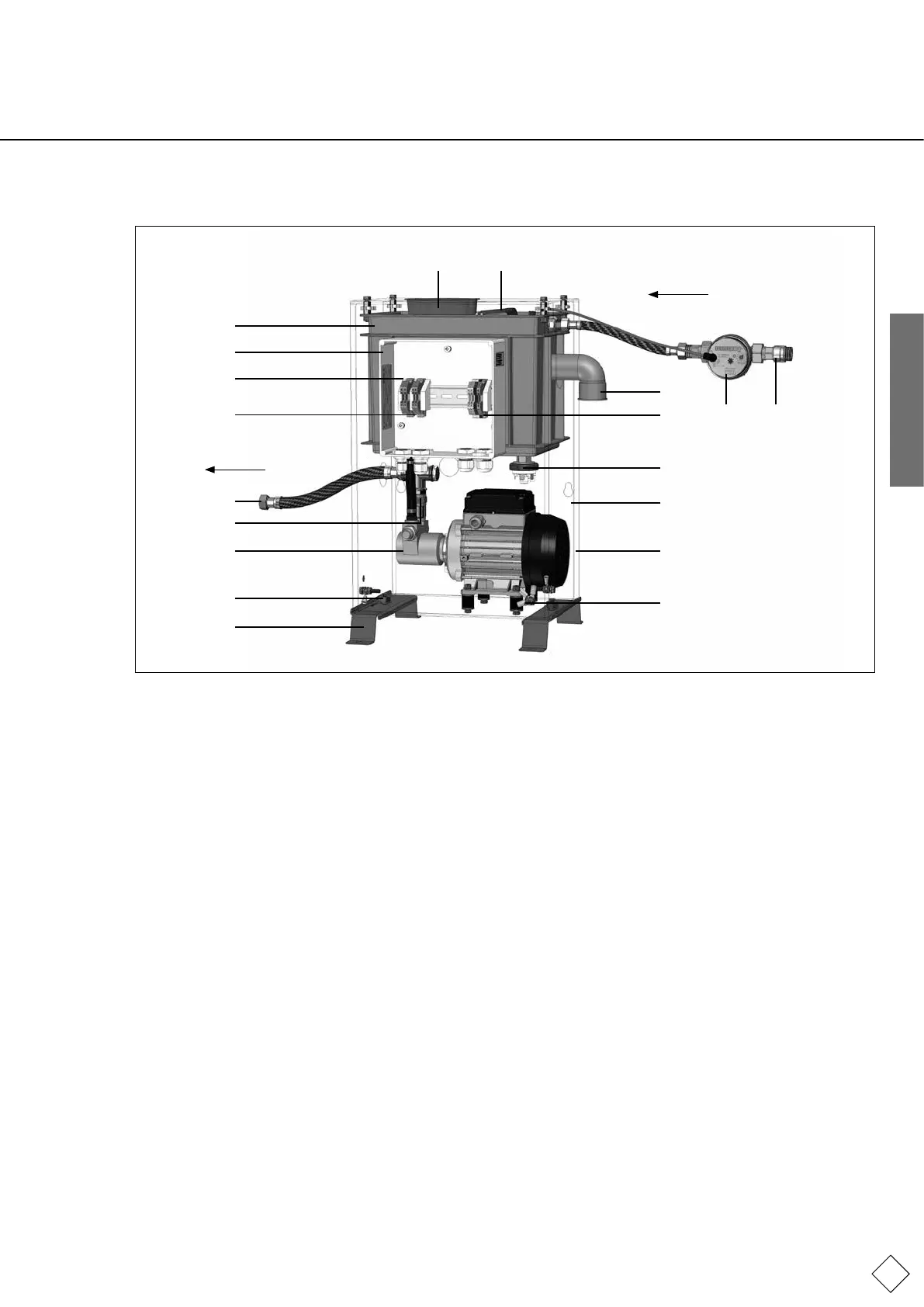

1. Rückschlagventil
2. WasserzählermitImpulsausgang(IWZ/pwm)
3. Schwimmerventil zur Nachspeisung mit Systemtrennung
4. Systemtrennbehälter
5. Deckel für Gehäusezugang zum Systemtrennbehälter
6. ÜberlaufanschlussdesSystemtrennbehälters
7. Gehäuse(nurKantendargestellt;Erdungsanschluss
and.VorderseitemitAufklebergekennzeichnet)
8. Druckschalter für Trockenlaufschutz der Pumpe
9. Pumpe
10. Druckschlauch – Anschluss zur Anlage
11. Klemmkasten mit Anschlusskontakten auf Hutschiene
(undtransparentemDeckel)
12. Fußbleche als Ausrüstungsoption
13. Verschraubungen zugehörig zu Pos.12
14. Abnehmbare Seitendeckel des Gehäuses
(nurKantendargestellt)
15.Rückschlagventil(VerhindertRückussausSystemin
denWasserkasten)
16. Externer Schutzleiteranschluss
17. Klemmenblock zum Anschluss des Druckschalters
u.zurelektrischenVerbindung(bauseitig)zurSPC
18. Klemmenblock zum Anschluss des Impulswasserzählers
u.zurelektrischenVerbindung(bauseitig)zurSPC
19. Klemmenblock zum Anschluss der Pumpe und
elektrischenVerbindung(bauseitig)zurSPC
