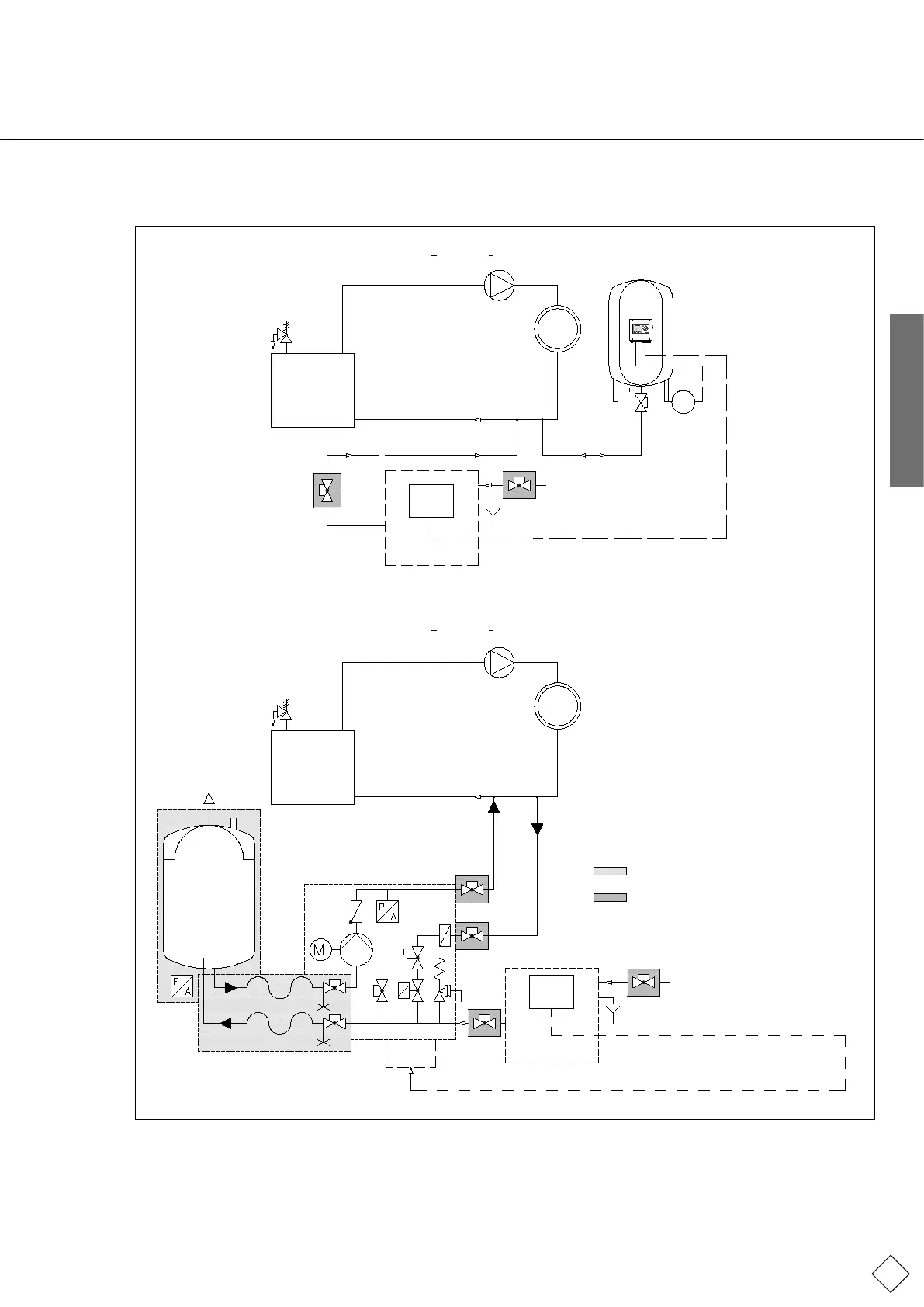

1.3 Installationsbeispiel
M -K
L
F la m c o -F I L L P
DN *
F la m c o -F I L L P
*
**
Vorlauftemperatur <105°C(STB<110°C)
Vorlauftemperatur <105°C(STB<110°C)
Beispiel einer
niveaugesteuerten
Nachspeisung mit
Flamco- Fill P an
Flexcon MK
Beispiel einer
niveaugesteuerten
Nachspeisung mit
Flamco- Fill P an
Flamcomat
Hinweis: Der Anschluss bei horizontal
geführtem Rücklauf ist, zur Vermeidung
von zusätzlichem Schmutzeintrag, von
oben(nichtvonunten)auszuführen.
Bauseitig: Systemzulauf, Systemablauf,
Nachspeisezulauf, Bauteilkopplungen.
Steuerung
SPC
Klemme(8,9);33,34;18,19,20wieSPC
Wasserzulauf der Nachspeisung
Anschlußbaugruppe *
Grundbehälter *
Systemzulauf
Systemzulauf
Steuermodul Flamcomat *
Kappenventil**
Kappenventil**
Lieferumfang, Standard.
Zubehör
Kompressor-
druckhalte-
automat mit
SPC-Steuerung
Wärme-
erzeuger
Wärme-
erzeuger
Klemmen-
kasten
Klemmen-
kasten
Wasserzulauf der Nachspeisung
Klemme(8,9);33,34;18,19,20wieSPC
Heizungsvorlauf
Heizungsvorlauf
Heizungsrücklauf
Heizungsrücklauf
