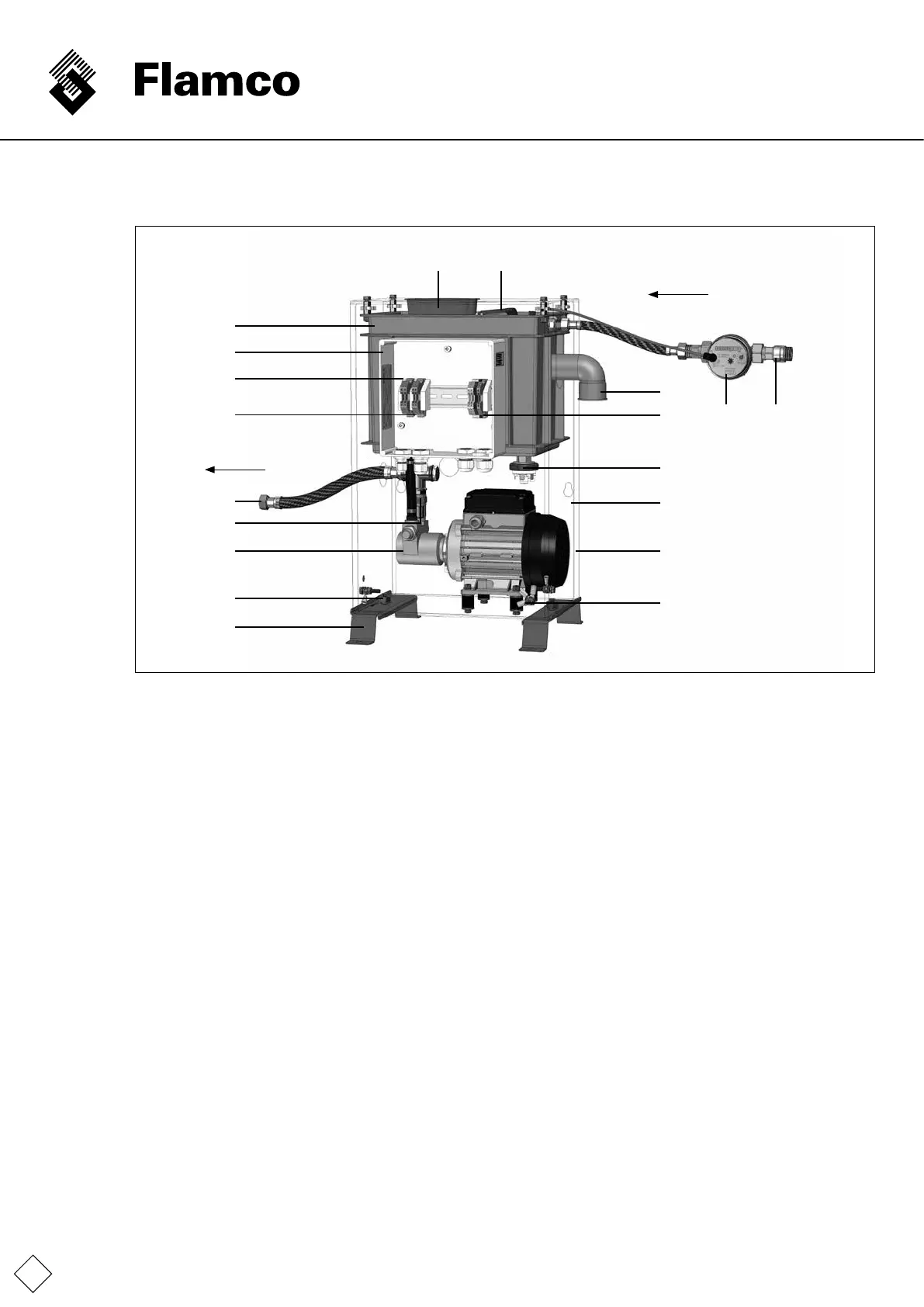

2.4 Composants, pièces de l'équipement
5 3
Système
d'alimentation
2 1
6
10
17
18
11
4
15
9
13
12
19
8
14
7
16
1. Clapet anti-retour
2. Compteurd'eauavecsortied'impulsions(IWZ/pwm)
3. Vanneàotteurpourremplissageavecséparationde
système
4. Vase tampon
5. Couvercle pour l'accès du boîtier au vase tampon
6. Raccord de trop-plein du vase tampon
7. Boîtier(seulslesbordssontillustrés;miseàlaterre
marquéeparuneétiquettesurlafaçadeavant)
8. Pressostat pour la protection contre le fonctionnement à sec
de la pompe
9. Pompe
10. Tuyau à pression - raccordement au système
11. Bornier avec contacts de raccordement au rail oméga
(etcouvercletransparent)
12. Pied en option
13.Raccordsletéspourlapos.12
14. Panneau latéral amovible
(seulslesbordssontillustrés)
15.Clapetantiretour(empêchel'inversementdudébithorsde
l'installationdanslevasetampon).
16.Conducteurdeprotection(PE)
17. Bornier pour le raccordement du pressostat
etlebranchementélectriqueauSPC(àfournirparleclient)
18. Bornier pour le raccordement du compteur d'eau à
impulsionsetlebranchementélectriqueauSPC(àfournir
parleclient)
19. Bornier pour le raccordement de la pompe et le
raccordementélectriqueauSPC(àfournirparleclient)
