2.4 Onderdelen, uitrusting
5 3
Toevoer
Systeem
2 1
6
10
17
18
11
4
15
9
13
12
19
8
14
7
16

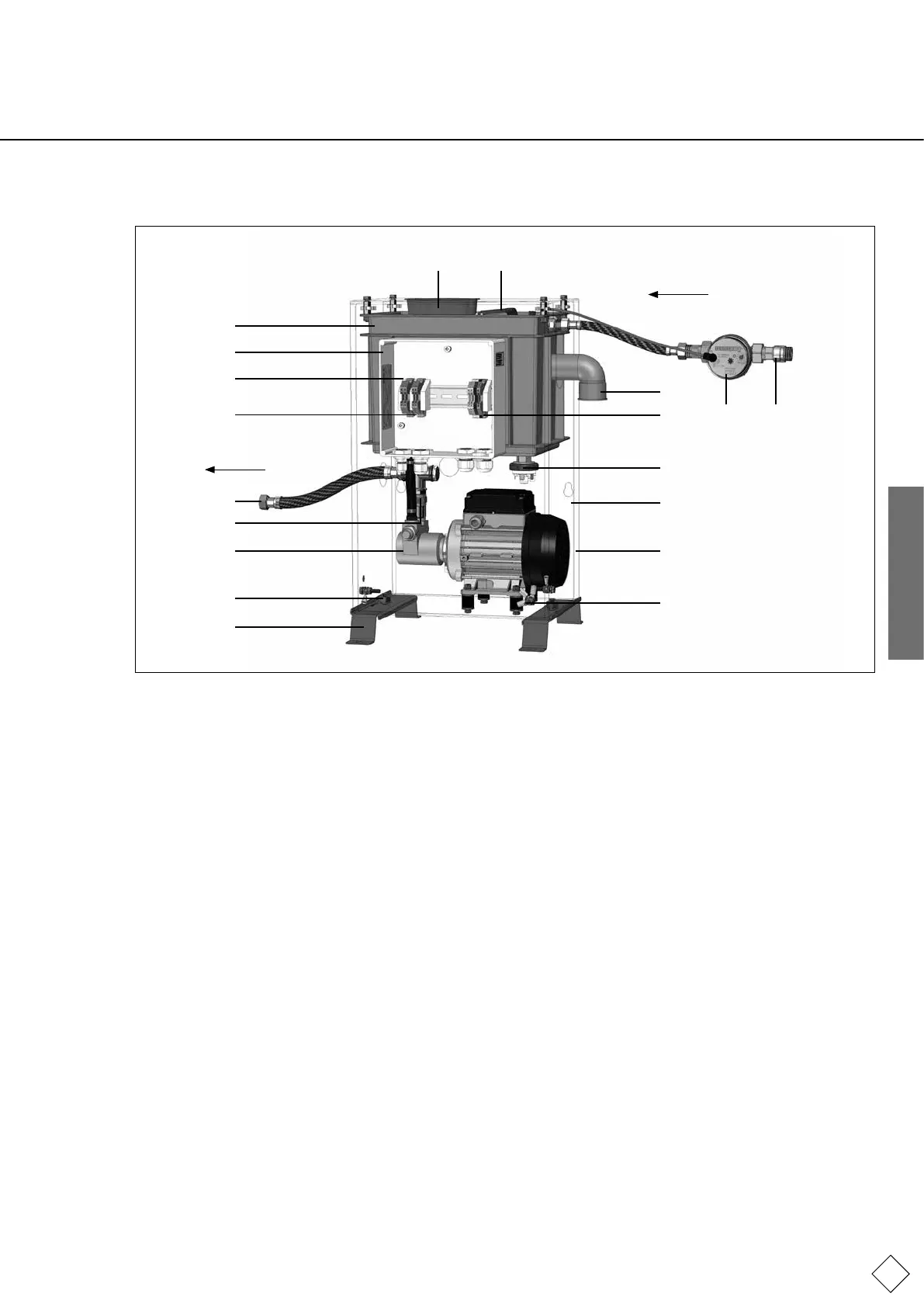

1. Terugstroombeveiliging(EB)
2. Watermetermetpulsuitgang(IWZ/pwm)
3. Vlotter voor vullen met systeemscheiding
4. Breektank
5. Deksel voor toegang tot breektank
6. Overstroomaansluiting op breektank
7. Behuizing(alleenrandenznweergegeven;massa-
aansluitinggemarkeerdmeteenlabelaandevoorzde)
8. Drukschakelaar voor droogloopbescherming van pomp
9. Pomp
10. Drukslang – aansluiting op het systeem
11. Klemmenkast met aansluitcontacten op rail
(entransparantdeksel)
12. Voet als optionele uitrusting
13. Schroefdraadaansluitingen voor pos. 12
14.Afneembaarzpaneelvanbehuizing
(alleenrandenweergegeven)
15.Terugslagklep(voorkomtterugstromenvanuithetsysteem
naardebreektank).
16.Externebeschermendemassadraad(PE)
17. Klemmenblok voor aansluiting van drukschakelaar
envoordeelektrischeaansluitingopdeSPC(teverzorgen
doordeklant)
18. Klemmenblok voor aansluiting van pulswatermeter
envoordeelektrischeaansluitingopdeSPC(teverzorgen
doordeklant)
19. Klemmenblok voor aansluiting van pomp
envoordeelektrischeaansluitingopdeSPC(teverzorgen
doordeklant)
