51
FRA

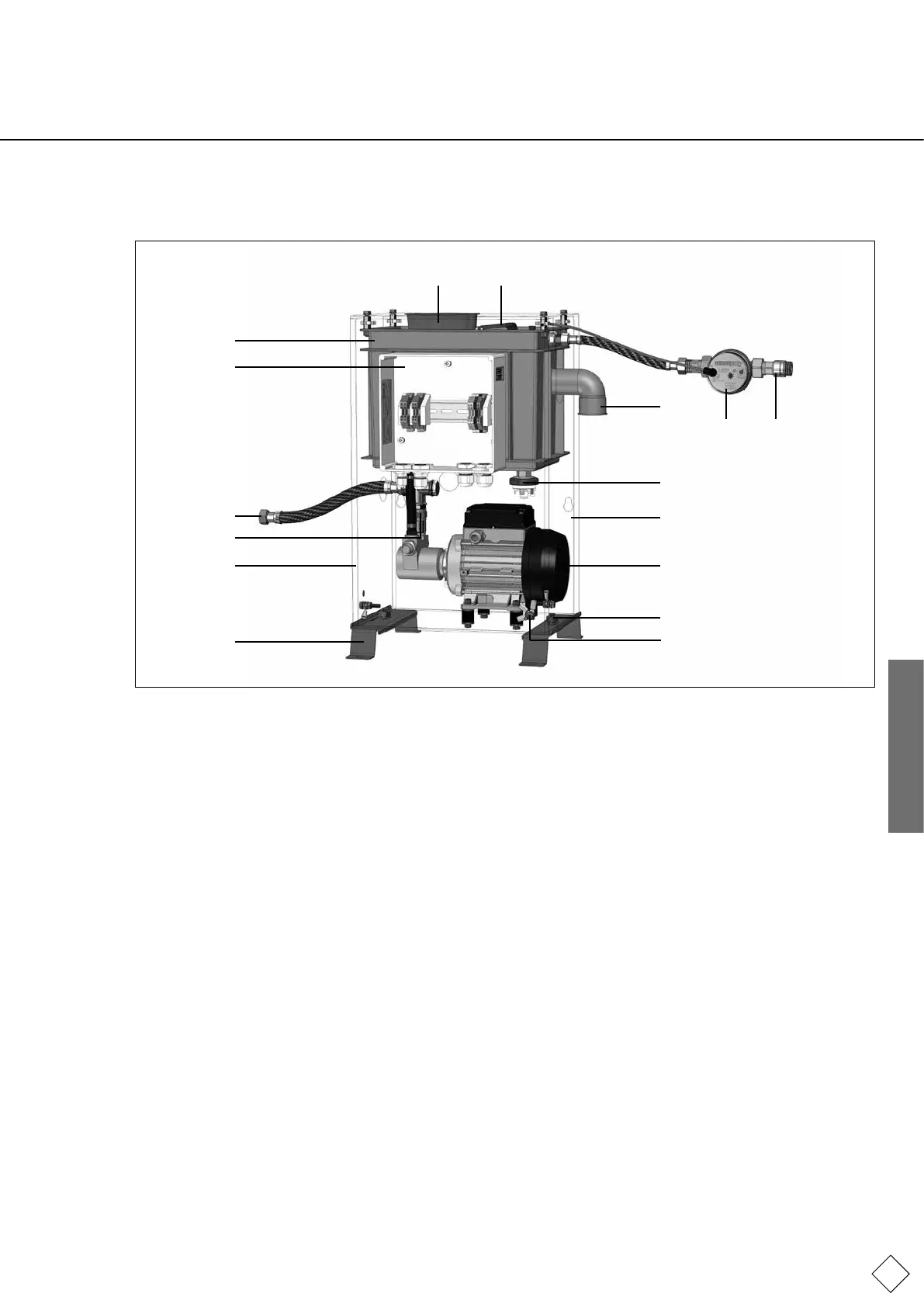

TouteslescongurationsduFlamco-FillPsontréaliséesparleSPCsurl'unitédemaintiendepressionexterne.
5 3
2 1
6
10
11
4
15
7
13
12
8
14
9
16
1. Clapet anti-retour
2. Compteur d'eau avec sortie d'impulsions
3. Vanneàotteur
4. Vase tampon
5. Couvercle du boîtier
6. Trop-plein
7. Boîtier
8. Pressostat(protectioncontrelefonctionnementàsec)
9. Pompe
10. Raccordement de l'installation
11. Bornier
12.Pied(enoption)
13. Boulons de montage pour le pied disponible en option
14. Panneau latéral du boîtier
15. Clapet anti-retour
16.Conducteurdeprotection(PE)
