Bedienung mit KIOX Bedieneinheit
(1)
Bordcomputer
(2)
Display
(3)
Taste Fahrradbeleuchtung
(4)
Ein-Aus-Taste Bordcomputer
(5)
Halterung Bordcomputer
(6)
USB-Anschluss
(7)
Bedieneinheit
(8)
Taste nach vorn blättern >
(9)
Auswahltaste
(10)
Taste nach hinten blättern <
(11)
Taste Unterstützung senken –/
Taste nach unten blättern
(12)
Taste Unterstützung erhöhen +/
Taste nach oben blättern
(13)
Taste Schiebehilfe
(14)
Kontakte zu Antriebseinheit
(15)
Blockierschraube Bordcomputer
(16)
Steuersatzschraube
(17)
Schutzkappe USB-Anschluss
(1)
(2)
(3)
(4)
(5)
(17)
(6)
| 3
Bosch eBike Systems 1 270 020 XBK | (12.03.2019)
(8)
(9)
(10)
(11)
(12)
(13)
(7)
(19)
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
| 3
Bosch eBike Systems 1 270 020 XBK | (12.03.2019)
(8)
(9)
(10)
(11)
(12)
(13)
(7)
(19)
1
2
A
(1)
(5)
(14)
(16)
(15)
(18)
5.3 BedienungmitKIOX
 Bordcomputer
In dieser Kurzanleitung werden nur die wichtigs-
ten Punkte zur Bedienung erklärt. Beachten Sie
auch die Hinweise in der beiliegenden Hersteller
Anleitung.

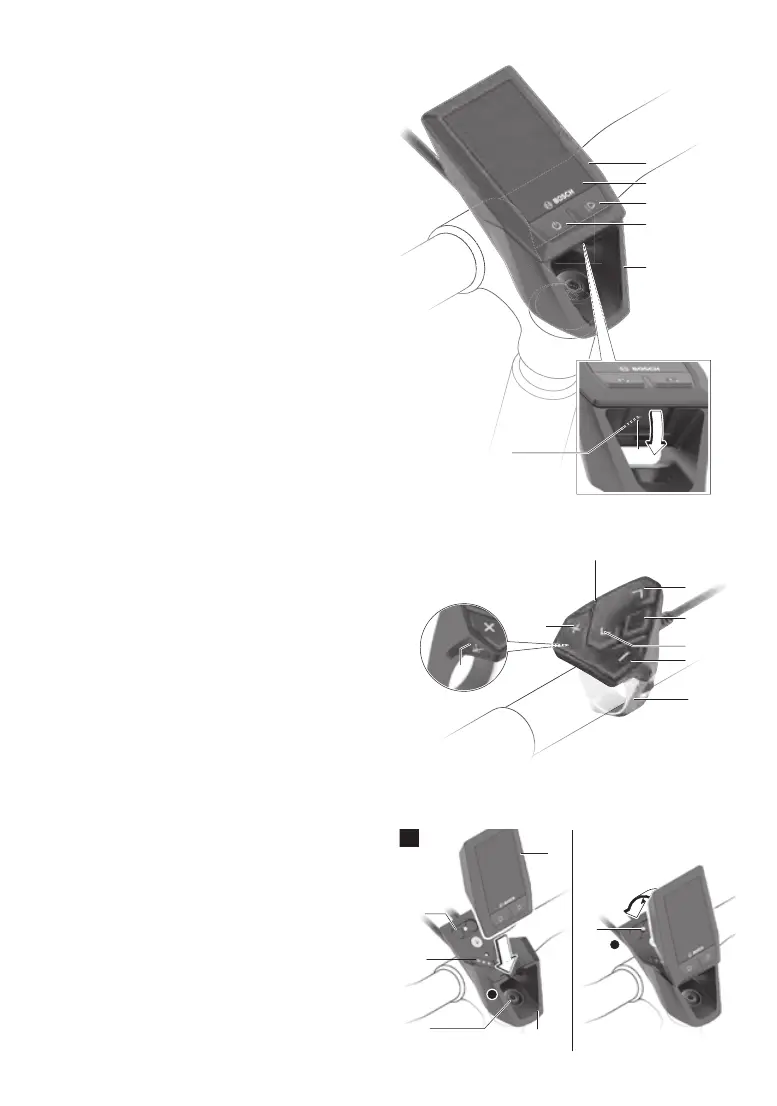

(1) Bordcomputer
(2) Display
(3) Taste Fahrradbeleuchtung
(4) Ein-/Aus-Taste Bordcomputer
(5) Halterung Bordcomputer
(6) USB-Anschluss
(7) Bedieneinheit
(8) Taste nach vorn/rechts blättern >
(9) Auswahltaste
(10) Taste nach hinten/links blättern <
(11) Taste Unterstützung senken –/
Taste nach unten blättern
(12) Taste Unterstützung erhöhen +/
Taste nach oben blättern
(13) Taste Schiebehilfe
(14) Kontakte zur Antriebseinheit
(15) Blockierschraube Bordcomputer
(16) Steuersatzschraube
(17) Schutzkappe USB-AnschlussA)
(18) Magnethalterung
(19) Halterung Bedieneinheit
A) als Ersatzteil erhältlich
Bordcomputereinsetzenundentnehmen
Setzen Sie KIOX zuerst mit dem unteren Teil an
der Halterung (5) an und klappen ihn leicht nach
vorn, bis der Bordcomputer spürbar in der Magnet-
halterung xiert ist.
Um zu verhindern, dass der Bordcomputer im Fal-
le eines Sturzes aus der Halterung fällt, kann der
Bordcomputer zusätzlich mit einer Sicherungs-
schlaufe (optional erhältlich) gesichert werden.
Zum Entnehmen greifen Sie den Bordcomputer
am oberen Ende und ziehen ihn zu sich, bis er sich
aus der Magnethalterung löst.
WennSiedasE-Bikeabstellen,entnehmenSie
denBordcomputer.
Es ist möglich, den Bordcomputer in der Halterung
gegen Entnahme zu sichern. Lösen Sie dazu die
Steuersatzschraube(16)so weit, bis die Halterung
des KIOX seitlich geschwenkt werden kann. Setzen
Sie den Bordcomputer in die Halterung. Schrauben
Sie die Blockierschraube (M3, 6 mm lang) von unten
in das dafür vorgesehene Gewinde des Bordcompu
-
ters (die Verwendung einer längeren Schraube kann
zu einer Beschädigung des Bordcomputers führen).
Schwenken Sie die Halterung wieder zurück und
ziehen Sie die Steuersatzschraube entsprechend
den Herstellerangaben fest.
