30

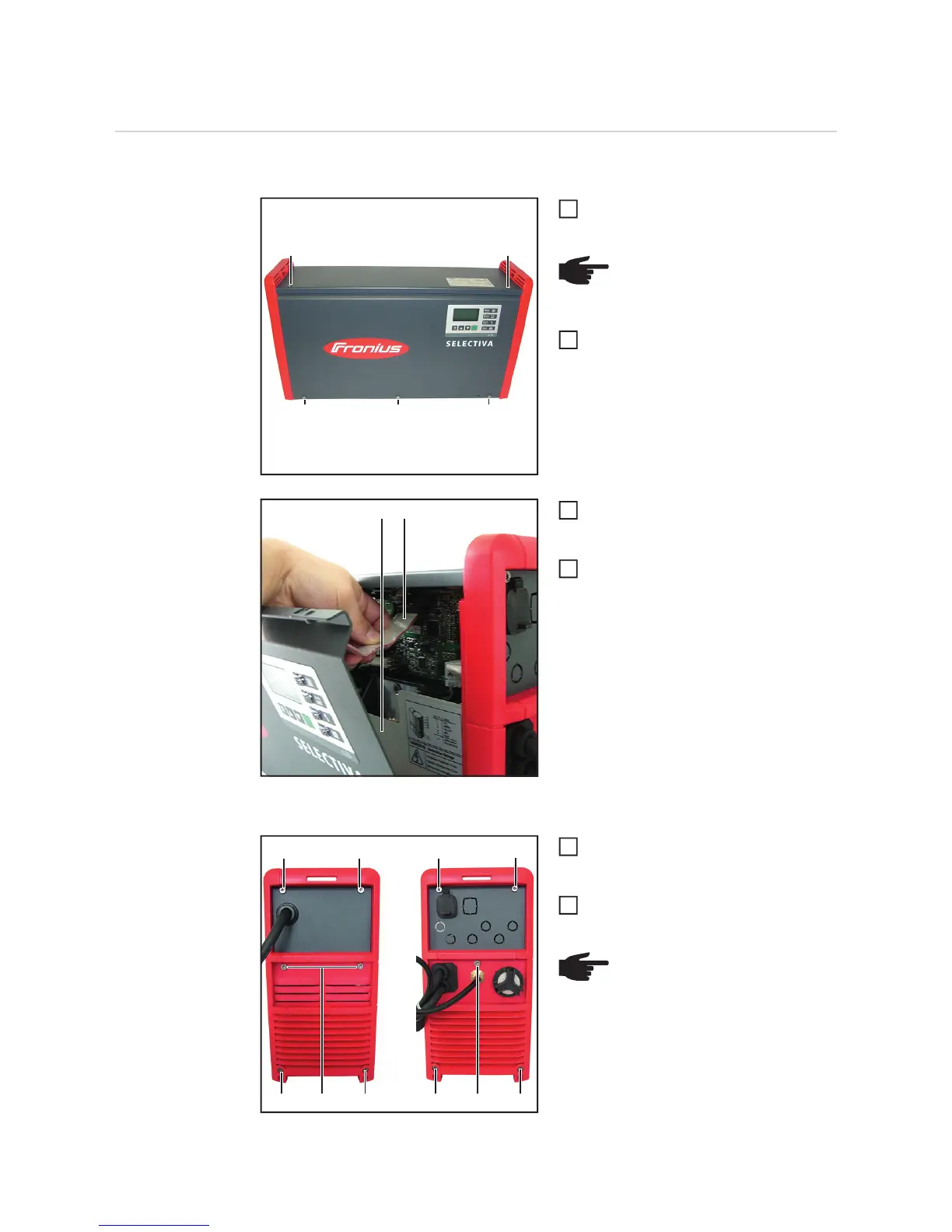

Gerät öffnen
Selectiva 8 kW
öffnen
Gehäusevorderseite öffnen:
5 Stk. Schraube 5x12 TX25 (1) lösen
Gehäusevorderseite als erstes an der
Unterseite nach vorne ziehen und an-
schließend die Oberkante am Gehäu-
semantel aushängen
Flachbandkabel (2) vom P-Control ab-
stecken und die Gehäusevorderseite
entfernen
Die Isolierfolie (3) entfernen und bei-
seite legen
Gehäusemantel öffnen:
4 Stk. Schraube 5x16 TX25 (1) lösen
und die Anschlussplatte AC / DC aus-
hängen
3 Stk. Schraube 5x12 TX25 (2) lösen
(1) (1)
(1) (1) (1)
HINWEIS! LED-Diffusorstreifen,
falls vorhanden, entfernen
1
2
(3) (2)
3
4
(1) (1) (1) (1)
(3) (2) (3) (3) (2) (3)
HINWEIS! Sollten die Geräterah-
men entfernt werden, so müssen
zusätzlich 4 Stk. Schraube 5x12
TX25 (3) gelöst werden
1
2
