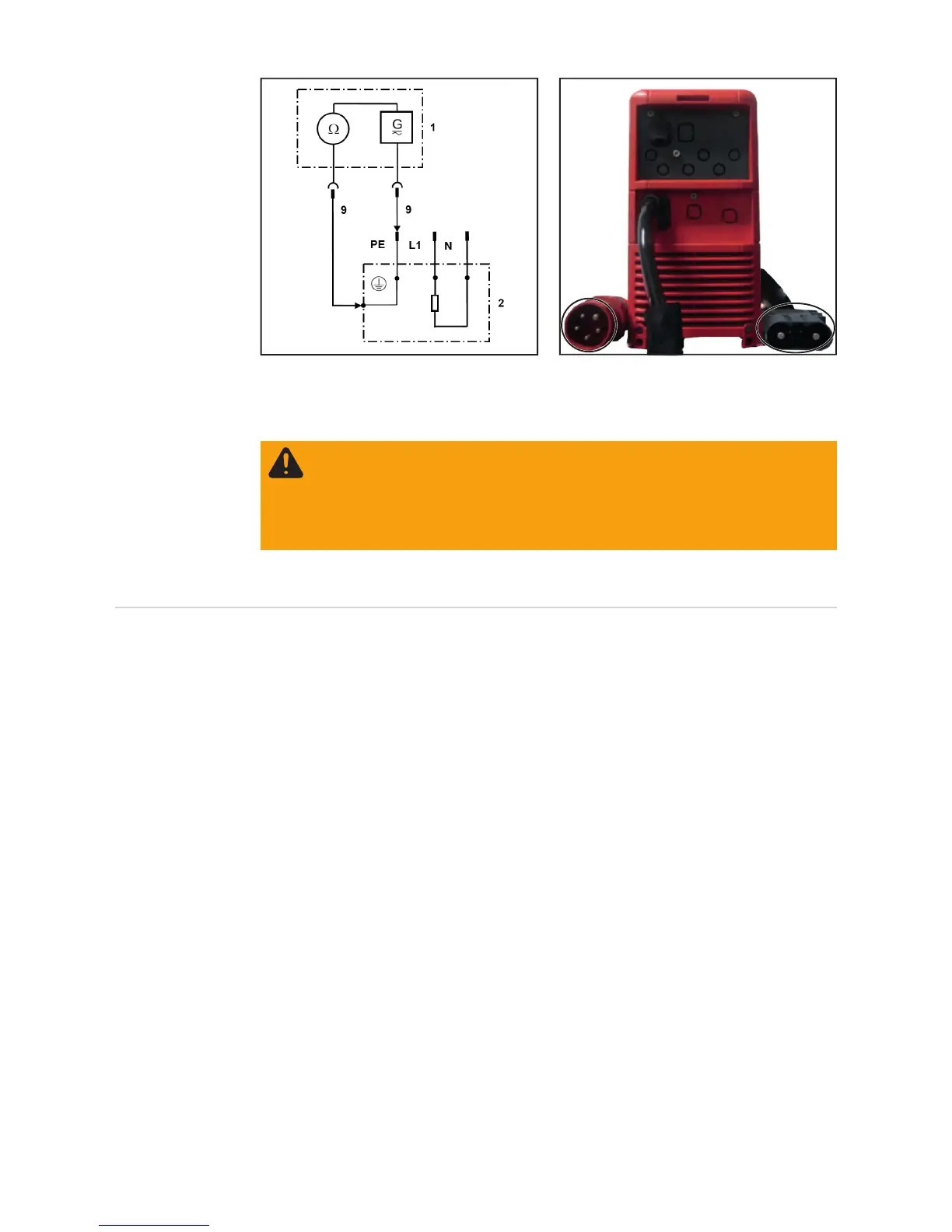

1 Messeinrichtung
2 Ladegerät
9 Messleitung
Kondensator Entladezeit 2 min.
Schutzleiter-
Strom
Vorbereitende Tätigkeiten
- Messung nur nach bestandener Isolationswiderstands-Prüfung durchführen
- Direktes Verfahren: Gerät muss gegenüber Erde isoliert sein. Es dürfen keine zusätz-
lichen Verbindungen zum Erdpotential bestehen (z.B. Datenleitungen, Montage...)
- Netzkabel einstecken
- DC-Leitungen wieder an der Batterie anschließen - Achtung: Batteriespannung, Si-
cherheitsvorkehrungen treffen
Nachdem das Ladegerät angeschlossen wurde, dieses wieder in Betrieb nehmen. Für die
Messung des Schutzleiter-Stromes muss das Ladegerät im Lademodus sein, da es sonst
zu einem falschen Messergebnis kommt.
Es dürfen nur die Ableitströme herangezogen werden, die bei Netzfrequenz auftreten (50
- 60 Hz Funktion der Stromzange). Hochfrequente Ableitströme verfälschen das Messer-
gebnis *).
*) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Für die Messung des Schutzleiter-Stromes können zwei Verfahren angewendet werden:
- Direktes Verfahren: Gerät muss isoliert aufgebaut werden und darf keinen Bezug zu
einem anderen Erdpotential aufweisen
- Differenzstrom-Verfahren
Die Messung kann am Ladegerät (über eine Adapterleitung) oder im Verteiler durchgeführt
werden. Bei der Messung im Verteiler darauf achten, dass sich keine stromdurchflossenen
Leiter in unmittelbarer Nähe befinden oder keine anderen Verbraucher am selben Strom-
kreis hängen.
AC
DC +/-
DC +/-
WARNUNG! Ein elektrischer Schlag kann tödlich sein! Kondensatoren können
bei der Isolationswiderstands-Messung aufgeladen werden. Nach der Isolations-
widerstands-Messung müssen alle geprüften Potentiale auf Spannungsfreiheit
gemessen werden, bevor die sicherheitstechnische Überprüfung fortgesetzt wird.
Alternativ können die Kondensatoren durch Kurzschließen der geprüften Poten-
tiale, oder mittels einer Entladefunktion am Isolationstester entladen werden.
