77
DE

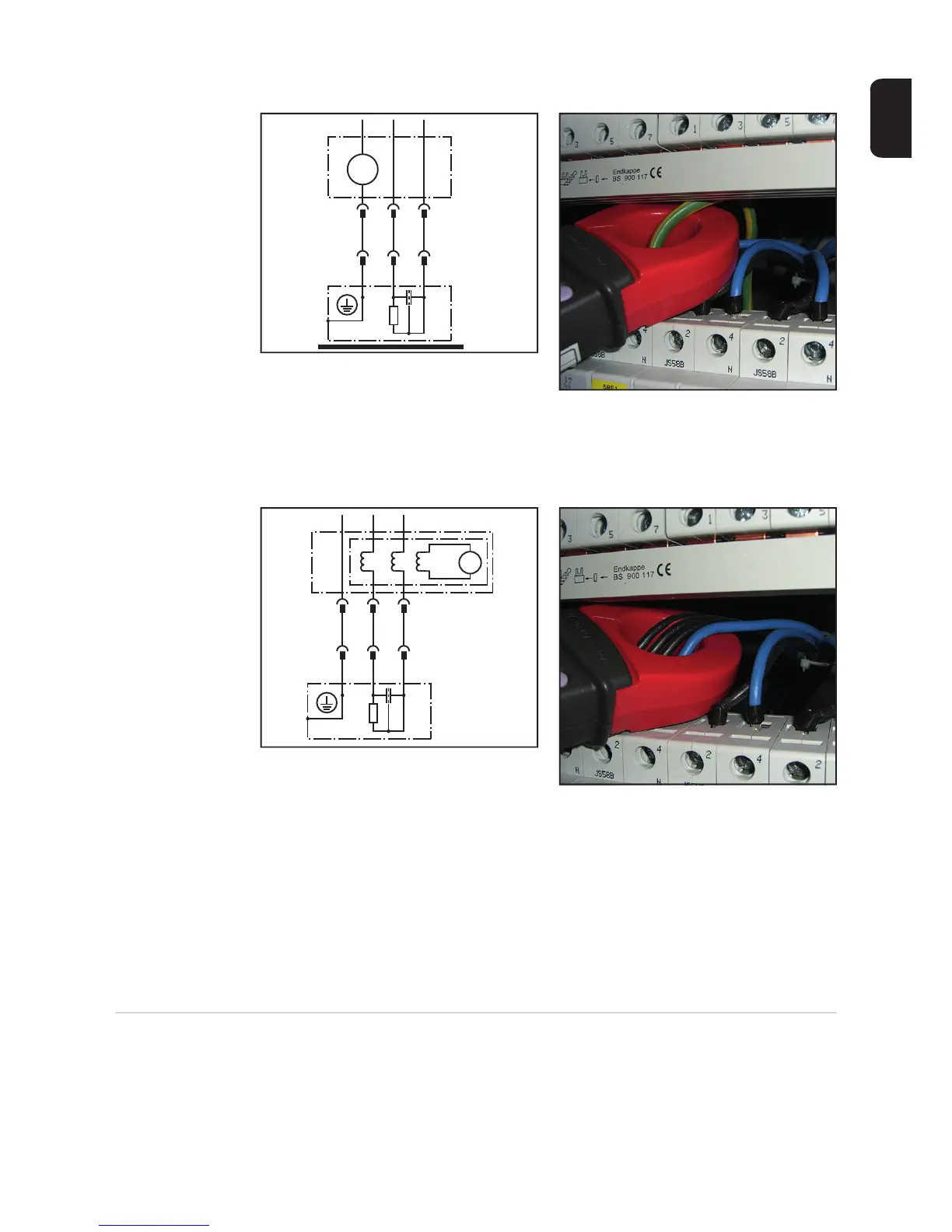

Direktes Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über PE-Leiter
1 Messeinrichtung
2 Ladegerät
8 Isolierte Aufstellung des Prüflings
9 Messleitung
Beispiel: Messung des Schutzleiter-Stroms im Vertei-
ler
Differenzstrom-Verfahren - Messung des Schutzleiter-Stroms mit Stromzange über N-
und L-Leitern
1 Messeinrichtung
2 Ladegerät
9 Messleitung
Beispiel: Messung des Schutzleiter-Stroms im Vertei-
ler
Wie bei einem FI-Schalter werden über einen Wandler die Ströme zwischen den Außen-
leitern (L1, L2, L3) und dem Neutralleiter (N) verglichen. Die Differenz wird angezeigt.
Der Schutzleiter-Ableitstrom darf bei der durchgeführten Messung (Direktes oder Diffe-
renzstrom-Verfahren) den Grenzwert von 3,5 mA nicht überschreiten **).
**) Diese Anforderungen betreffen die DIN VDE 0701-0702 sowie die ÖVE/ÖNORM
E8701-1. Beachten Sie zudem auch die Anforderungen und Normen Ihres Landes!
Berührstrom Folgende Punkte sind vor der Berührstrom-Messung zu beachten:
- Die Messung nur nach bestandener Schutzleiter-Strommessung
- Das Gerät muss sich im Lademodus befinden
PE
mA
L1
1
2
999
N
PE L1 N
8
PE L1
1
2
999
N
PE L1 N
mA
