Mode de fonctionnement spécial à 4 temps - variante II /
III / IV / V (fig. 5a/b/c/d)
l Permet l´appel du mode de fonctionnement à 4 temps avec
torches TIG avec fonction de gâchette double
l Au niveau de programme "NIVEAU RÉGLAGES (chapitre
„Travail avec les niveaux de programme“), paramètres TIG,
faire le réglage pour SFS
- sur „2“ pour la variante 2
- sur „3“ pour la variante 3
- sur „4“ pour la variante 4
- sur „5“ pour la variante 5

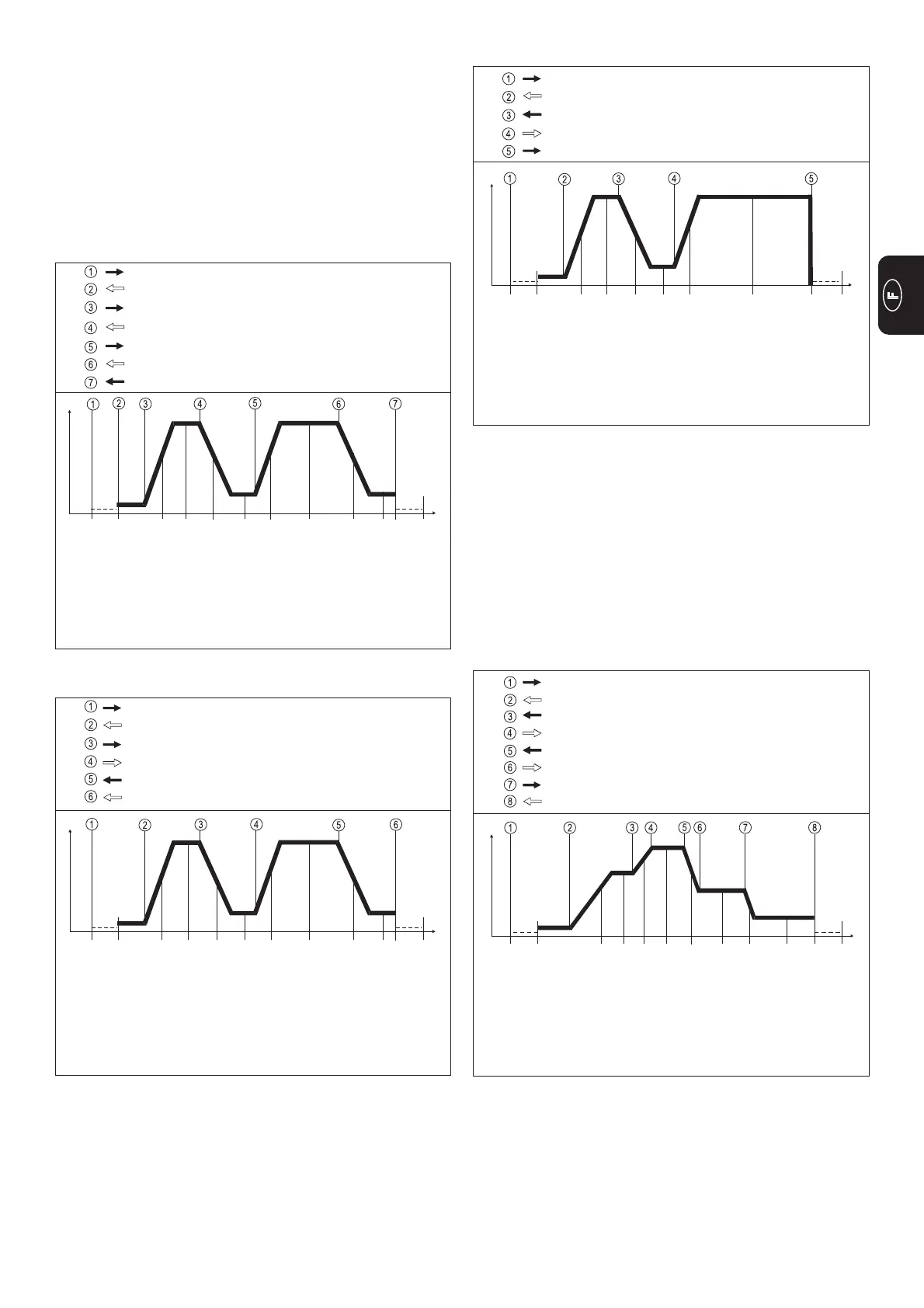

Fig. 5a Séquence de fonctionnement au mode de fonctionnement spécial à 4
temps - variante II
I
S
I
H
I
t
I
E
I
H
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant Up-Slope
Temps de postdébit de gaz
Termination de soudage
Soudage au courant
réduit réglé
Amorçage de l´arc électrique
à courant d´arc chercheur I
S
Soudage à courant
principal réglé I
H
Diminution de courant
suivant Down-Slope
Soudage à courant
principal réglé I
H
Courant de cratère final
I
E
Diminution de courant
suivant Down-Slope
Augmentation de courant
suivant Up-Slope
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Lâcher la bascule de la gâchette du pistolet
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Lâcher la bascule de la gâchette du pistolet
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Lâcher la bascule de la gâchette du pistolet
Pousser la bascule de la gâchette du pistolet brièvement vers l´avant
Fig. avec baisse temporaire
Appuyer en avant et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Fig. 5b Séquence de fonctionnement au mode de fonctionnement spécial à 4
temps - variante III
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
I
S
I
H
I
E
I
t
Lâcher la bascule de la gâchette du pistolet
I
E
I
H
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant Up-Slope
Diminution de courant
suivant Down-Slope
Temps de postdébit de gaz
Termination de soudage
Courant de cratère final
Amorçage de l´arc électrique à
courant d´arc chercheur I
S
Soudage à courant
principal réglé I
H
Augmentation de courant
suivant Up-Slope
Diminution de courant
suivant Down-Slope
Soudage à courant
principal réglé I
H
Courant de cratère final
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Fig. avec baisse temporaire
Appuyer en avant et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Fig. 5c Séquence de fonctionnement au mode de fonctionnement spécial à 4
temps - variante IV
Retirer et lâcher la bascule de la gâchette du pistolet
I
S
I
H
I
E
I
t
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Lâcher la bascule de la gâchette du pistolet
I
H
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant Up-Slope
Diminution de courant
suivant Down-Slope
Temps de postdébit de gaz
Termination de soudage
Courant de cratère final
Amorçage de l´arc électrique
à courant d´arc chercheur I
S
Soudage à courant
principal réglé I
H
Augmentation de courant
suivant Up-Slope
Soudage à courant
principal réglé I
H
Termination de soudage
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Lâcher la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Fig. 5d Séquence de fonctionnement au mode de fonctionnement spécial à 4
temps - variante V
Appuyer en avant et maintenir la bascule de la gâchette du pistolet
I
S
I
H
I
E
I
t
Appuyer en avant et maintenir la bascule de la gâchette du pistolet
Lâcher la bascule de la gâchette du pistolet
Retirer la bascule de la gâchette du pistolet et la maintenir retirée
Lâcher la bascule de la gâchette du pistolet
La variante V (fig. 5d) permet d’augmenter et de réduire le courant
de soudage sans torche up / down.
Plus vous maintenez la bascule de la gâchette du pistolet enfon-
cée pendant le soudage et plus le courant de soudage augmente
(jusqu’au maximum).
Une fois que vous avez relâché la bascule de la gâchette du
pistolet, le courant de soudage reste constant. Plus vous mainte-
nez la bascule de la gâchette du pistolet enfoncée pour la seconde
fois et plus le courant de soudage baisse.
Fig. avec baisse temporaire
Démarrage du cycle
Temps de prédébit de gaz
Augmentation de courant
suivant Up-Slope
Amorçage de l´arc électrique
à courant d´arc chercheur I
S
Soudage à courant
principal réglé I
H
Augmentation du courant
lorsque la gâchette du pistolet
est pousséeenfoncée
Baisse du courant avec
gâchette du pistolet enfoncée
Soudage avec courant
principal réduit I
H
Soudage avec courant
principal élevé I
H
Augmentation de courant
suivant Up-Slope
Courant de cratère final
Temps de postdébit de gaz
