– 16 –

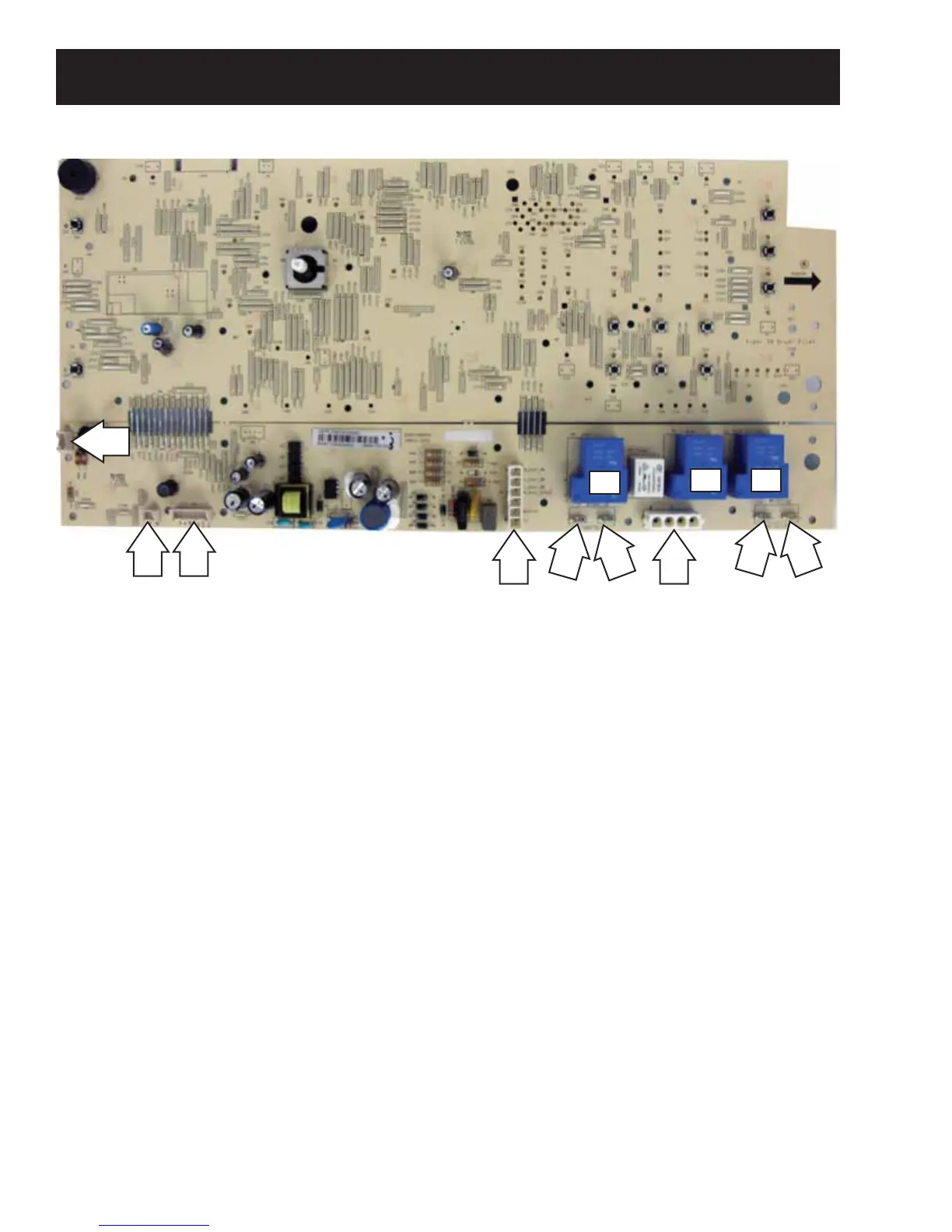

Control Board Connector Locator View
K1 - Outer Coil Relay (Electric), Gas Valve Relay
K2 - Drum Motor Relay
K3 - Inner Coil (Electric) Relay
SW1 - UI Control
J
2 - Outer Coil (Electric), Gas Valve
J4 - Outer Coil (Electric)
J5 - Drum Motor, L1, Steam, Long Vent Motor
J6 - Inner Coil (Electric)
J7 - Inner Coil (Electric)
J8 - L1, Neutral, Door Switch, Motor Centrifugal Switch
J10 - Outlet Control Thermistor, Inlet Control Thermistor,
DSM Module, ground, GEA, 12 VDC
J11 - Drum Light
J25 - Sensor Rods, Earth Ground
J5
J2
J4
J6
J7
J8
J10J11
J25
K3K1
K4
