VT-evo 8mt 4x290W LED

TL184-01-00-04

24-07-2017

KUBOTA ENGINE

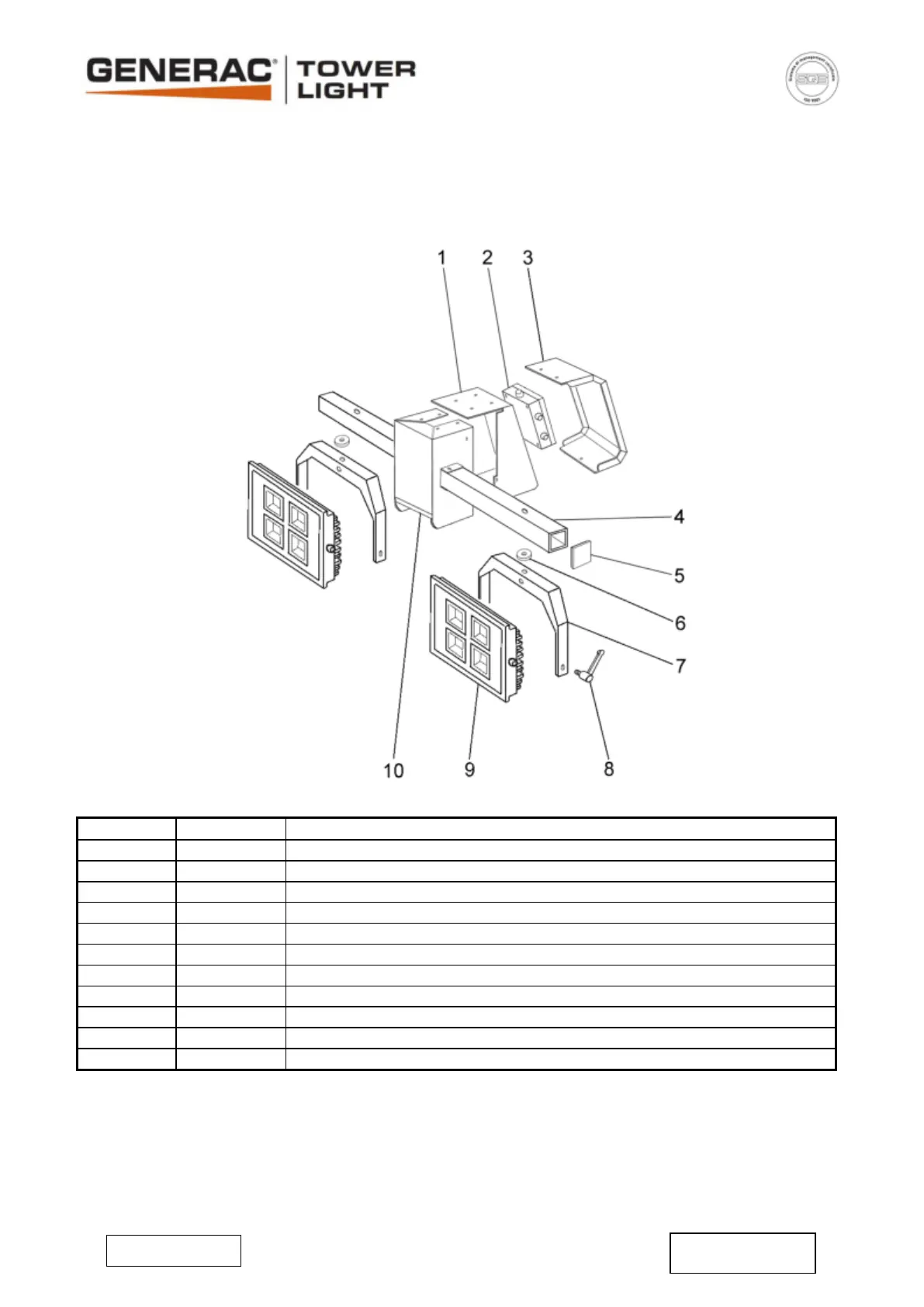

19.6 LISTA DE REPUESTOS GRUPO PROYECTORES - SPARE PARTS LIST FOR

FLOODLIGHTS GROUP

Items

Code

Denomination

16333-02

Electric box support

7739

Electric box complete

16333-03

Electric box cover

16333-04

Cruise tubular

10255

60x60 cap

13636-04

H 15 spacer

16427-04-Z

Floodlight support

7217

Hand lever

16427

290 W led floodlight with round optical black, support and driver

16427-PR

290 W led floodlight with square optical grey, support and driver

16333-01

Plate for floodlight

Default Chapter2
- Table of Contents2
1 Marcado Ce - Ce Mark5
2 Uso y Mantenimiento - Use & Maintenance5
3 Información General - General Information6
- Documentos Entregados con la Torre Faro - Equipment Documentation of the Lighting Tower6
4 Certificado de Calidad - Quality System7
5 Declaración de Conformidad y Ficha de Control Final de Instalación - Declaration of Conformity with Check List7
6 Símbolos de Seguridad - Safety Signs8
7 Normas de Seguridad Obligatorias - Safety Regulations to Observe10
- Antes de Usar la Máquina - before the Use of Machine10
- Puesta a Tierra - Earthing Arrangements11
  - Requisitos - Requirements11
  - Notas - Commentary12
- Durante el Mantenimiento - During the Maintenance14
- Durante la Fase de Transporte - During the Transport14
8 Información General sobre Peligros - General Danger Information15
- Peligro de Quemaduras - Danger of Burn15
- Peligro de Electrocución - Danger of Electrocution15
- Peligro de Atrapamiento - Danger of Entangle15
- Peligro de Incendio O de Explosión Durante las Operaciones de Reposición - Warning of Fire or Explosion During Operations of Refuelling16
- Ruido - Noise16
- Gas de Escape - Exhaust Gases16
9 Descripción General de la Máquina - General Description of the Machine17
10 Periodo de Inactividad - Period of Inactivity17
11 Características Técnicas - Technical Specification18
- Generador - Generator18
- Motor - Engine18
- Torre de Iluminación - Lighting Tower19
- Cable de Subida y Bajada Palo - Raising and Lowering Rope19
- CABESTRANTE MANUAL 900 Kg - 900 Kg MANUAL WINCH20
- Característica del Cabestrante - Specification of the Winch21
- Proyector con Optica Redonda Color Negro con Ottica Rotonda Colore Nero - Floodlight with Round Optical Black Color22
- Proyector con Optica Cuadrado Color Gris - Floodlight with Square Optical Grey Color23
12 Identificación de Los Componentes Externos - Identifications of the External Components24
- Composición de la Torre Faro - Lighting Tower Composition24
13 Descripción de Los Mandos - Controls Description26
- Pael de Control - Command Panel26
- Batería - Battery28
- Depósito Carburante - Fuel Tank29
- Control de Aceite Motor - Check Engine Oil30
- Bomba de Sustitución del Aceite del Motor - Change Engine Oil31
- Control del Nivel del Aceite del Motor - Check Water Level in the Radiator33
14 Instrucciones para el Uso - Operating Instructions34
- Colocación de la Torre Faro - Lighting Tower Positioning34
- Conexión de la Batería - Connecting of the Battery34
- Puesta a Tierra - Earthing34
- Comprobaciones Preliminares - Preliminar Checks35
- Encendido del Motor - Engine Starting35
- Rodaje - Running in35
- Utilización del Grupo - Use of Machine36
- Alarmas del Grupo Electrógeno - Generator Alarms37
- Advertencias - Remarks38
- Utilización de la Torre Faro - Use of the Lighting Tower40
- Parada del Grupo - Stopping the Engine44
15 Mantenimiento del Motor - Engine Maintenance45
- Sustitución del Pre-Filtro del Carburante - Replacement of Fuel Pre- Filter47
- Limpieza Taza Filtro Carburante - Cleaning the Fuel Filter Pot48
- Aceite del Motor - Engine Oil49
- Control del Nivel y Llenado de Aceite del Motor - Checking Level and Adding Engine Oil49
- Sustitución del Aceite del Motor y del Cartucho del Filtro - Changing Engine Oil and Replacing the Oil Filter Cartridge50
- Sustitución del Cartucho del Filtro de Aceite - Replacing the Oil Filter Cartridge51
- Radiador - Radiator52
- Control del Nivel de Refrigerante, Añadido de Refrigerante - Checking Coolant Level, Adding Coolant53
- Cambio Líquido de Enfriamiento - Changing Coolant55
- Filtro del Aire - Air Cleaner56
16 Mantenimiento de la Torre Faro - Lighting Tower Maintenance58
- Engrasado de las Poleas - Lubrication of the Rollers58
- Engrasado de Los Palos Telescópicos - Lubrication of Mast Sections58
- Engrasado de Los Estabilizadores - Lubrication of Stabilizers58
- Engrasado del Cabrestante - Lubrication of the Winch59
- Control de Los Cables de Acero - Check of Steel Cables59
17 Guía para Solucionar Problemas - Troubleshooting Guide60
- Principales Inconvenientes - Main Troubles60
18 Pedido de Repuestos - Spare Parts Order66
19 Pedido de Repuestos - Parts List67
- Lista de Repuestos Frontal - Spare Parts List Command Panel67
- Lista de Repuestos Base - Spare Parts List for Base69
- Lista de Repuestos Carpintería - Spare Parts List for Carpentry71
- Lista de Repuestos de Carenado - Spare Parts List for Canopy73
- Lista de Repuestos Palo Telescópico - Spare Parts List for Telescopic Mast75
- Lista de Repuestos Grupo Proyectores - Spare Parts List for Floodlights Group77
- Lista de Repuestos para Remolque Lento - Spare Parts List for Slow Towing80
20 Esquema Eléctrico - Wiring Diagram81
- Alternador y Control de Lámparas - Alternator /Lamp Control81
- Control de Lámparas - Lamp Control82
- Control de Motor - Engine Control83
- Motor - Engine84
21 Garantía - Warranty85
