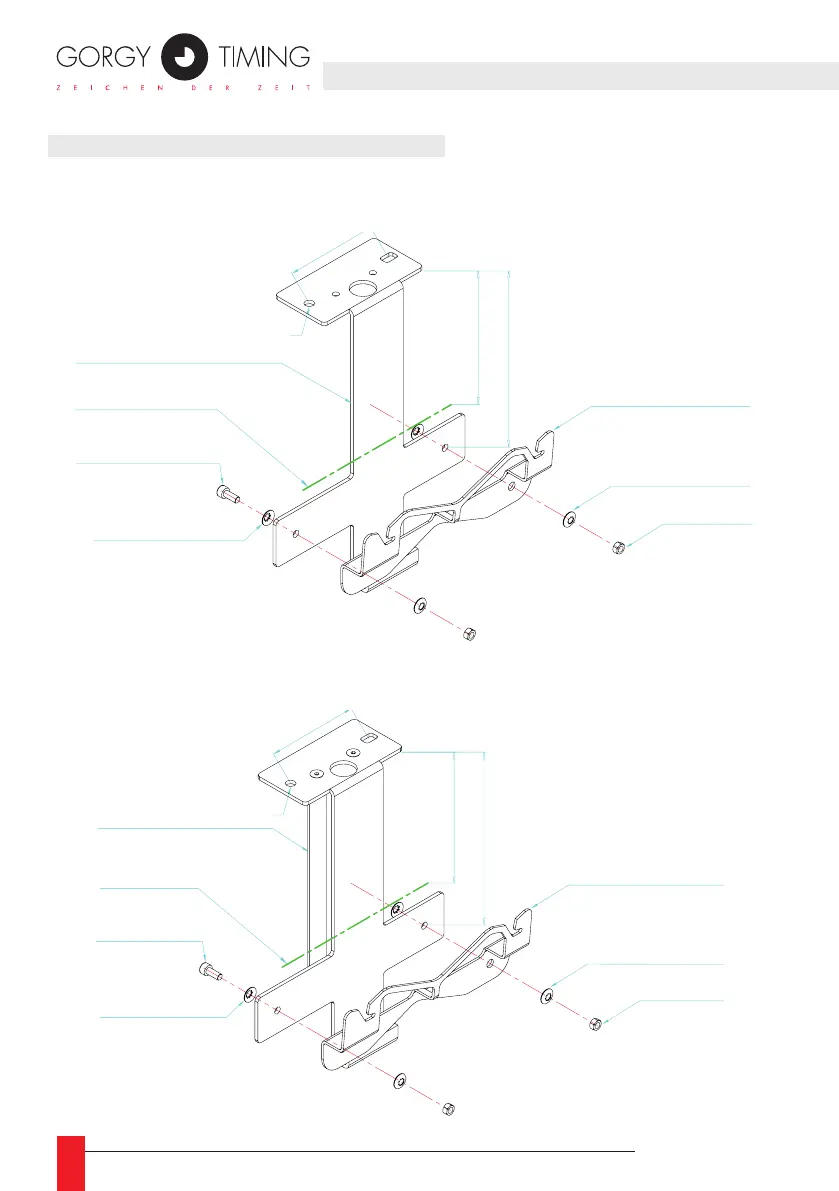

1.3. BEFESTIGUNG MIT HALTERUNG
1.3.1. Anpassung der Deckenhalterung für einseitige Innenuhr LEDI (Kleine
Modelle): LEDI
®
5(s), LEDI
®
7(s), LEDI
®
5.60(s), LEDI
®
7.60(s).
1.3.2. Anpassung der Deckenhalterung für einseitige Innenuhr LEDI (Große Modelle):
LEDI
®
10 (s), LEDICA
®
Wandhalterung
Unterlegscheibe M5
M5 Schraubenmutter
M5x12 CHC Schraube
M5 Unterlegscheibe
80
Ø7
Deckenhalterung
Deckenhalterung
Wandhalterung
M5 Unterlegscheibe
M5 Schraubenmutter
M5x12 CHC Schraube
M5 Unterlegscheibe
80
Ø7
Oberkante der Uhr
95
126
Oberkante der Uhr
95
126
Wandhalterung
Unterlegscheibe M5
M5 Schraubenmutter
M5x12 CHC Schraube
M5 Unterlegscheibe
80
Ø7
Deckenhalterung
Deckenhalterung
Wandhalterung
M5 Unterlegscheibe
M5 Schraubenmutter
M5x12 CHC Schraube
M5 Unterlegscheibe
80
Ø7
Oberkante der Uhr
95
126
Oberkante der Uhr
95
126
