11
DE
Sicherheitsfunktionen
Ein-/Ausschalter (Bild 10, Nr. 40)
Mit dem Ein-/Ausschalter wird der
Motor abgestellt. Er muss in Stellung
stehen, um den Motor erneut zu
starten.
Gashebelsperre (Bild 10, Nr. 41)
verhindert eine zufällige Beschleuni-
gung des Motors. Der Gashebel kann
nur betätigt werden, wenn die Gashe-
belsperre gedrückt ist.
Schutzabdeckungen
(Bild 1, Nr. 15 + 20)
schützen die Bedienperson vor un-
beabsichtigter Berührung mit dem
Schneidwerkzeug und weggeschleu-
derten Fremdkörpern.
Funktionsbeschreibung
Die handgeführte und tragbare Motorsense
besitzt als Antrieb einen Verbrennungs-
motor, der während der Arbeit ununterbro-
chen in Betrieb ist. Die Kraftübertragung
erfolgt mittels einer Kupplungsscheibe,
welche über eine Fliehkraftkupplung bei
hoher Drehzahl die Motorleistung auf die
Schneideinrichtung übertgt.
Als Schneideinrichtung besitzt das Gerät
eine automatische Doppelfadenspule und
zusätzlich ein Metallschneidblatt, welche
wahlweise montiert werden können.
Beim Schneidvorgang rotieren zwei
Kunststo󰀨fäden oder vier Metallmesser
um eine Achse, die vertikal zur Schneide-
bene verläuft. Zum Schutz des Anwenders
ist das Gerät mit einer Schutzeinrichtung
versehen, die die Schneideinrichtung ab-
deckt.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

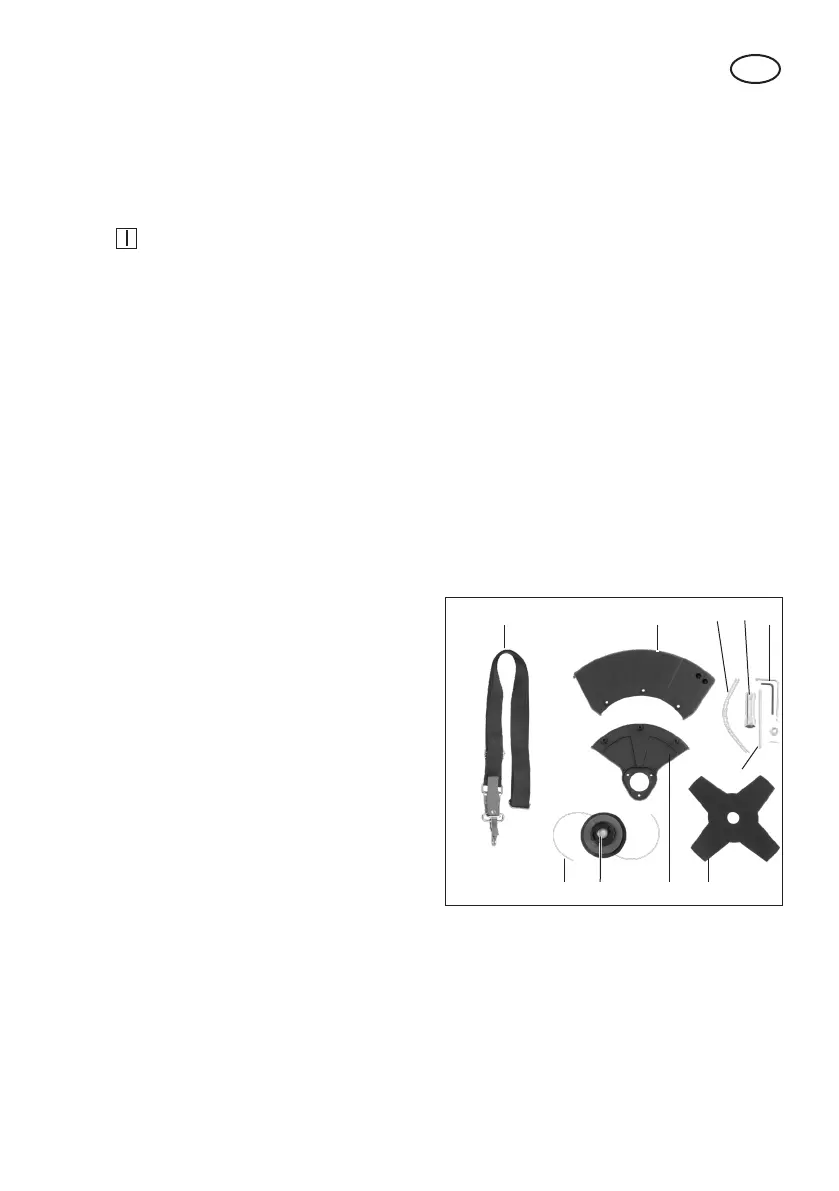

Lieferumfang (Bild 2)
Packen Sie zuerst das Gerät aus und
kontrollieren Sie, ob es vollständig ist.
Motorteil mit oberem Schaftrohr, Gaszug
und nicht montiertem Multifunktions-
Handgri󰀨 (siehe Bild 1)
Unteres Schaftrohr mit Schneidkopf-
träger (siehe Bild 1)
15 Schutzabdeckung/Spulenkapsel (incl.
Befestigungszubehör)
16+17Spulenkapsel mit Fadenspule
18 Metallschneidblatt
20 Schutzabdeckung/Metallschneidblatt
(incl. Befestigungszubehör)
24 Inbus- und Torxschlüssel
25 Metallstift
26 Wartungsschlüssel
27 Kabelbinder
28 Tragegurt
• Betriebsanleitung
Bild 2
28 15 27 26
1816 17 20
24
25
Montage
Bevor Sie das Gerät in Betrieb nehmen,
müssen Sie noch das zweiteilige Schaftrohr
zusammensetzen, den Handgri󰀨 montieren,
die Schneideinrichtung mit Schutzabdeckung
montieren, den Tragegurt anbringen, Kraft-
sto󰀨 einfüllen und das Gerät überprüfen.
