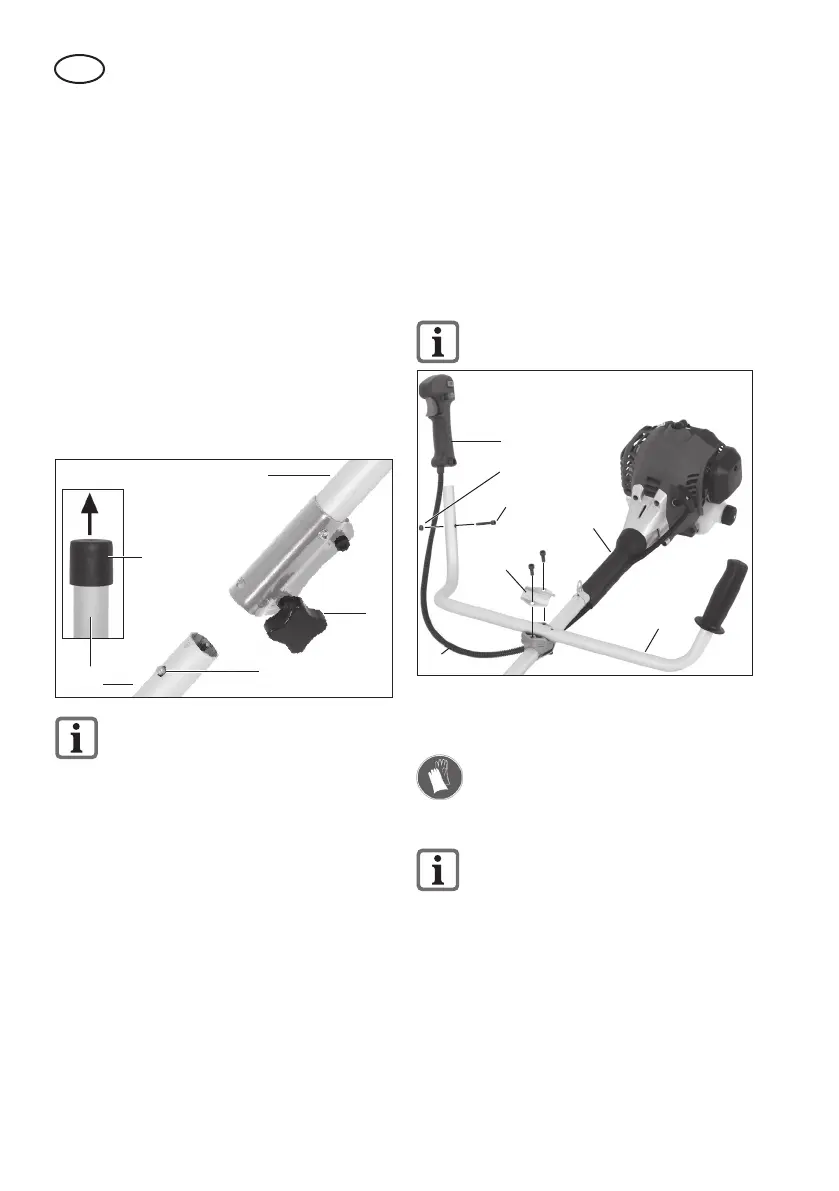

Tweedelige buis monteren
(afbeelding 3)
1. Trek de transportbeschermdop (29)
van de onderste schachtbuis (13) af.
2. Draai de buisbevestigingsschroef (12)
aan de bovenste schachtbuis (10) iets
losser.
3. Steek de beide schachtbuizen (10
+ 13) zodanig in elkaar, dat de be-
veiligingsknop (30) in de daarvoor
voorziene uitsparing in de bovenste
schachtbuis vastklikt.
4. Draai de buisbevestigingsschroef (12)
terug vast aan.
Afb. 3
12
10
13
30
29
Vergewis u dat de onderste
schachtbuis vast en veilig zit voor-
dat u het apparaat start.
5. Demontage:
Draai de buisbevestigingsschroef (12)
los. Druk de beveiligingsknop (30) in en
trek de buizen uit elkaar.
Handgreep monteren (afb. 4)
1. Draai de 2 inbusschroeven (31) aan
de bovenste schachtbuis (10) los en
neem de handgreephouder (32) af.
2. Leg de multifunctionele handgreep
(11) in de handgreepopname aan de
bovenste schachtbuis (10) en beves-
tig deze met behulp van de hand-
greephouder en de 2 schroeven.
3. Gasgreep (51) op het buisuiteinde
schuiven en met schroef (52) en moer
(53) vastschroeven.
4. Bevestig de gaskabel (8) met de bij-
gevoegde kabelbinders (27).
Let erop dat het gaskanaal (8) niet
verdraaid of gebogen is.
10
32
11
31
52
53
51
Afb. 4
8
Metalen snoeiblad monteren/
demonteren
Draag bij de omgang met het me-
talen snoeiblad beschermende
handschoenen.
De demontage van de spoelbe-
huizing is in de paragraaf “Spoel-
behuizing monteren/demonteren”
beschreven.
Beschermende afdekking/metalen
snoeiblad monteren (afbeelding 5a):
1. Schroef eventueel de op de snoeik-
ophouder (19) gemonteerde bovenste
(33b) en onderste (33a) ens af.
