55
FR

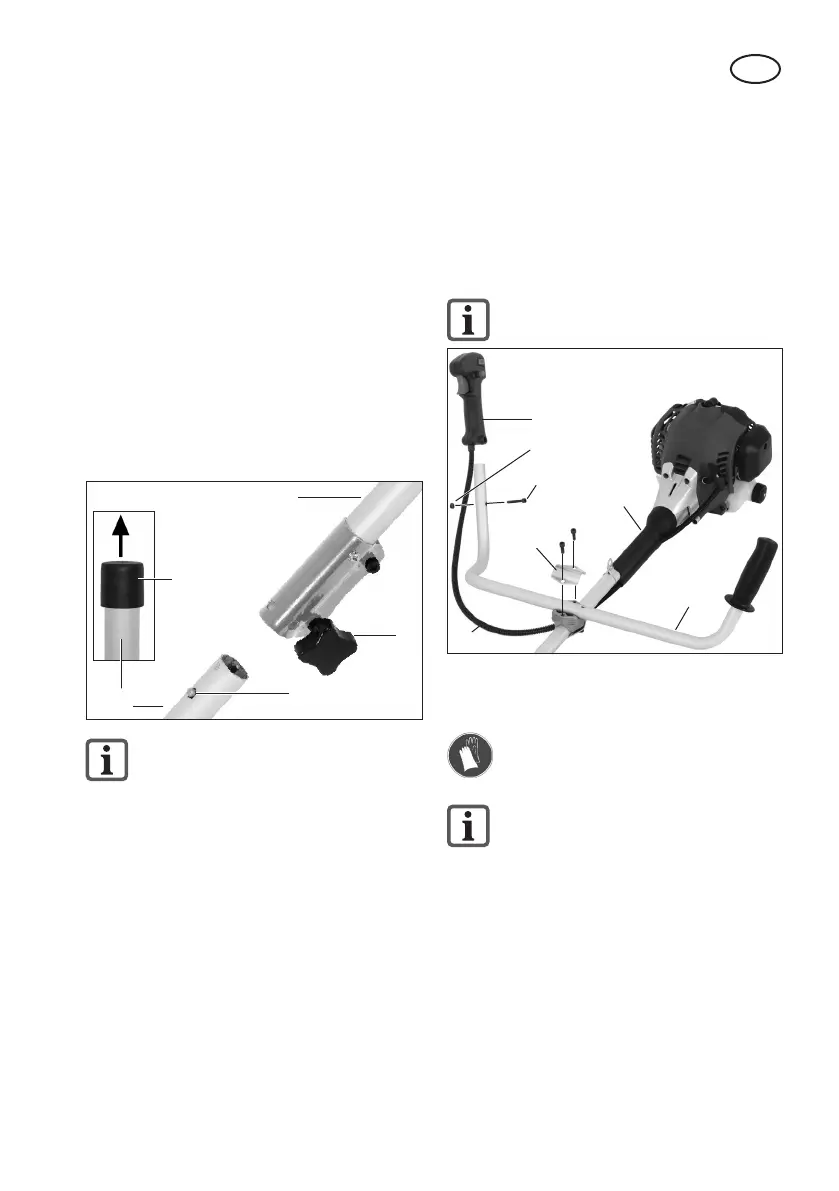

Montage du tube à deux élé-
ments (image 3)
1. Retirez le capuchon de protection (29)
du tube de transmission inférieur (13).
2. Desserrez la vis de xation de tube
(12) du tube de transmission supé-
rieur (10).
3. Rentrez les deux tubes de transmis-
sion (10 + 13) l’un dans l’autre de
telle sorte que le bouton de sécurité
(30) s’enclenche dans l’évidement
prévu à cet e󰀨et dans le tube de
transmission supérieur.
4. Serrez à nouveau solidement la vis de
xation du tube (12).
image 3
12
10
13
30
29
Veillez à ce que que la position du
tube de tige inférieur soit bien assurée
avant de mettre l’appareil en marche.
5. Démontage:
Desserrez la vis de xation du tube
(12). Appuyez sur le bouton de sécurité
(30) et séparez les tubes.
Monter la poignée (image 4)
1. Desserrez les 2 vis à pans creux (31) du
tube de transmission supérieur (10) et
retirez la xation de la poignée (32).
2. Placez la poignée multifonctions (11)
dans l’évidement de la poignée du
tube de transmission supérieur (10) et
xez-la à l’aide de la xation de poi-
gnée et de 2 vis.
3. Pousser la poignée d‘accélérateur (51)
à l‘extrémité du tube et visser à fond
avec la vis (52) et l‘écrou (53).
4. Fixez le câble d‘accélérateur (8) avec
les attache-câbles ci-joints (27).
Faites attention à ne pas tordre ou
plier le câble d‘accélérateur.
10
32
11
31
52
53
51
image 4
8
Monter / démonter la lame de
coupe en métal
Portez des gants lorsque vous ma-
niez la lame de coupe métallique.
Le démontage du boîtier de bobine
est décrit dans la section « Monter
/ démonter le boîtier de bobine »
Monter le carter de protection / la lame
de coupe en métal (image 5a) :
1. Vissez, si nécessaire, la bride supé-
rieure (19) (33b) et inférieure (33a)
montée sur le support de tête de
coupe supérieur (19).
2. A l’aide des 3 vis ci-jointes (34), vis-
sez le carter de protection (15) au
support de tête de coupe (19).
