33
PL

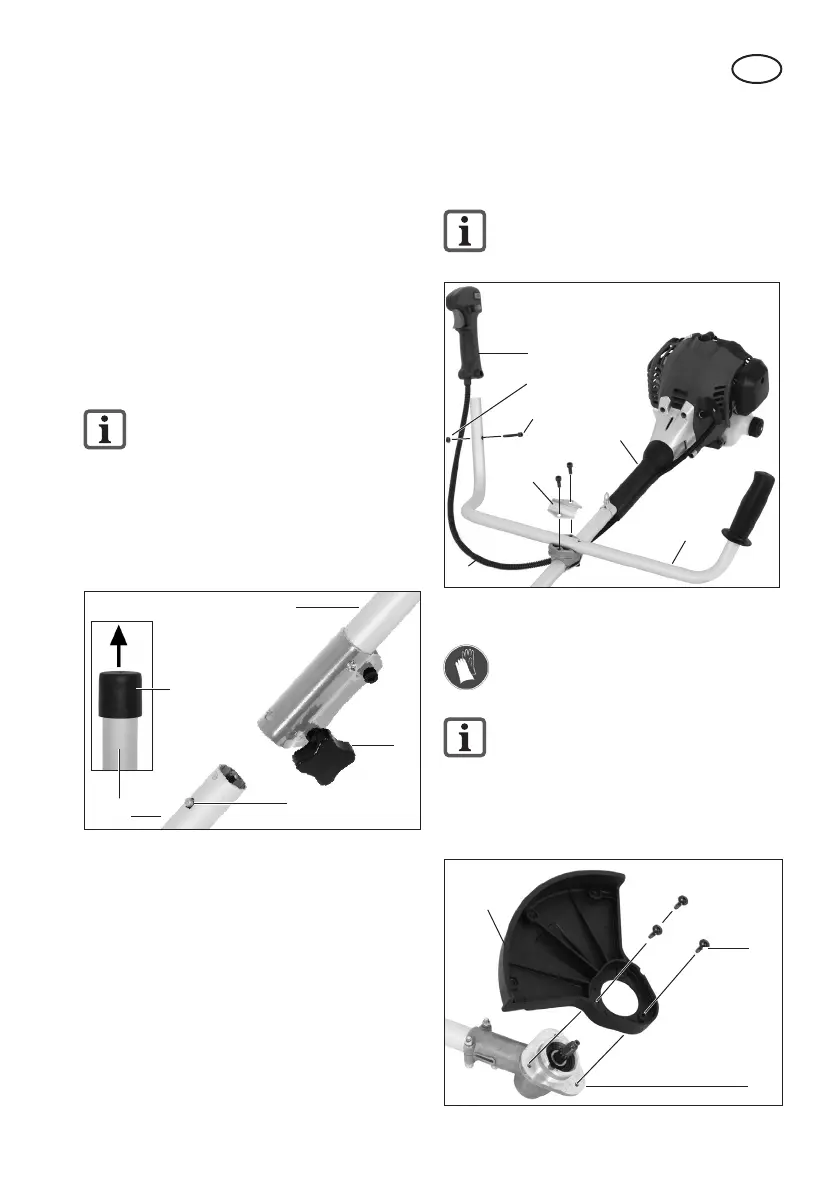

Montaż rury dwuczęściowej
(rys. 3)
1. Zdejmij osłoną transportową (29) z
dolnej rurki trzonka (13).
2. Poluzuj śrubę z mocującą (12) na gór-
nej rurze (10).
3. Wsuń obie rury (10) + (13) jedna w
drugą tak, by przycisk zabezpieczają-
cy (30) zablokował się w swoim otwo-
rze w górnej rurze.
4. Dokręć śrubę mocującą rury (12).
Przed uruchomieniem urządzenia
upewnij się, że dolna rura uchwyto-
wa jest mocno i pewnie osadzona.
5. Demontaż:
Poluzuj śrubę mocującą rury (12). Na-
ciśnij przycisk zabezpieczający (30) i
rozciągnij rury.
Rys. 3
12
10
13
30
29
Montaż rękojeści (rys. 4)
1. Poluzuj 2 śruby z gniazdem wewnętrz-
nym (31) na górnej rurce uchwytowej i
zdejmij uchwyt rękojeści (32).
2. Włóż uchwyt wielofunkcyjny (11) do
gniazda uchwytu w rurce uchwytowej
zamocuj go przy pomocy wspornika
uchwytu i 2 śrub.
3. Nasunąć rączkę gazu (51) na koniec
rury i przykręcić śrubą (52) i nakrętką
(53)
4. Zamocować przewód gazu (8) dołą-
czonymi w komplecie opaskami kablo-
wymi (27).
Uważaj na to, by cięgło gazu (8)
nie było skręcone ani zagięte.
10
32
11
31
52
53
51
Rys. 4
8
Montaż/demontaż noża meta-
lowego
Przy obchodzeniu się z nożem me-
talowym zawsze noś rękawice.
Demontaż kapsuły szpuli jest opi-
sany w rozdziale „Montaż/demon-
taż kapsuły szpuli“.
Montaż osłony i noża metalowego
(rys. 5a):
34
19
15
Rys. 5a
