56
FR
ralement à cet eet dans le support de
tête de coupe (19) et dans la bride infé-
rieure (33a).
6. Dévissez l’écrou de xation dans le
sens des aiguilles d’une montre
à l’aide de la clé de mainte-
nance (26) et retirez la bride supé-
rieure (33b) et la lame de coupe en
métal (18).
33b
18
26
25
19
6
33a

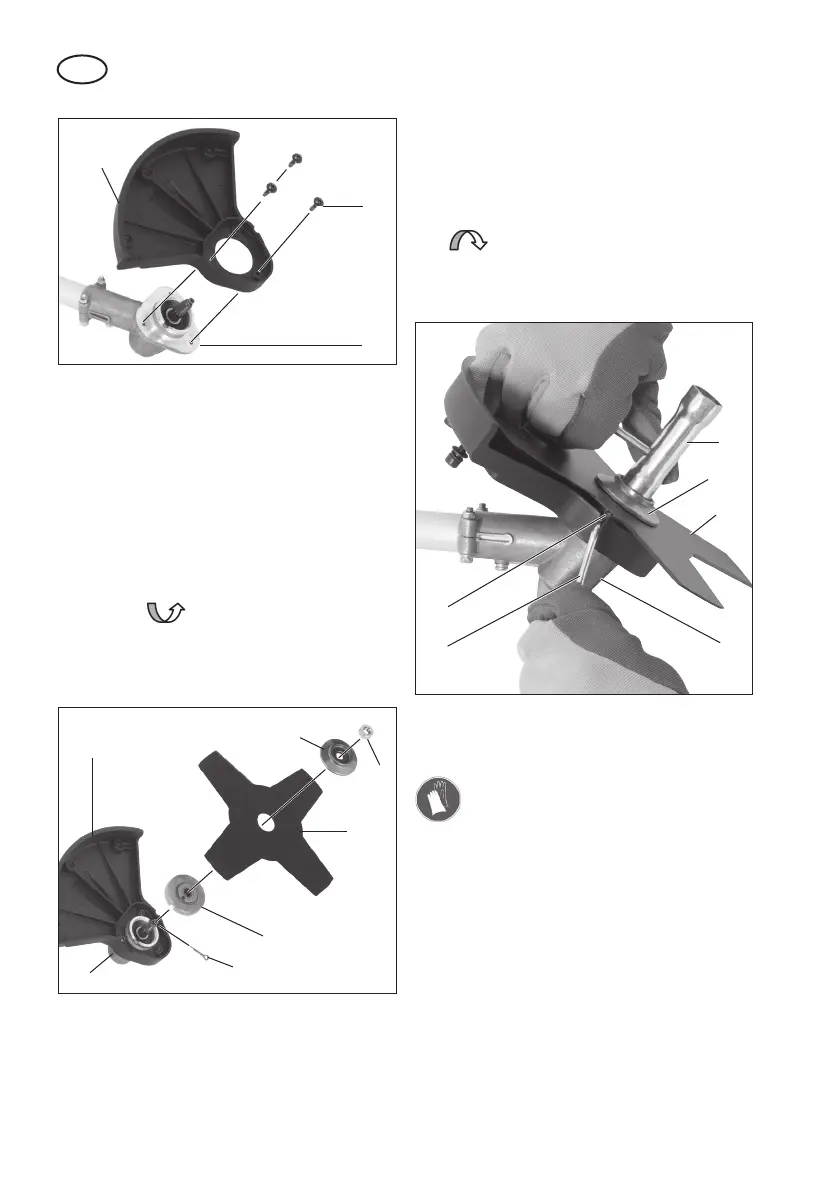

Monter / démonter le boîtier
de bobine (image 7)
Le démontage de la lame de
coupe en métal est décrit dans
la section « Monter / démonter la
lame de coupe en métal ».
Monter le carter de protection / la
bobine de l :
1. Vissez le carter de protection / le boîtier
de bobine (15) à l’aide des 3 vis ci-jointes
et des écrous (36) sur le carter de protec-
tion / la lame de coupe en métal (20).
Monter le boîtier de bobine:
2. Vissez à la main le boîtier de bobine
(16) dans le sens inverse des
34
19
15
image 5a
Monter la lame de coupe en métal
(image 5b):
3. Mettez la lame de coupe en métal
(18) et les brides (33a+b) sur le sup-
port de tête de coupe (19):
Bride inférieure (33a) - lame de coupe
en métal (18) – bride supérieure
(33b).
4. Vissez la lame de coupe en métal (18)
dans le sens des aiguilles d’une
montre avec l’écrou de xation (35)
et en vous aidant de la clé de mainte-
nance (voir image 2, n° 26)
Insérez la goupille (38).
33b
33a
23
35
18
19
15
image 5b
Démonter la lame de coupe en mé-
tal (image 6):
5. Pour bloquer l’axe, poussez la goupille
ci-jointe (25) dans le forage prévu laté-
