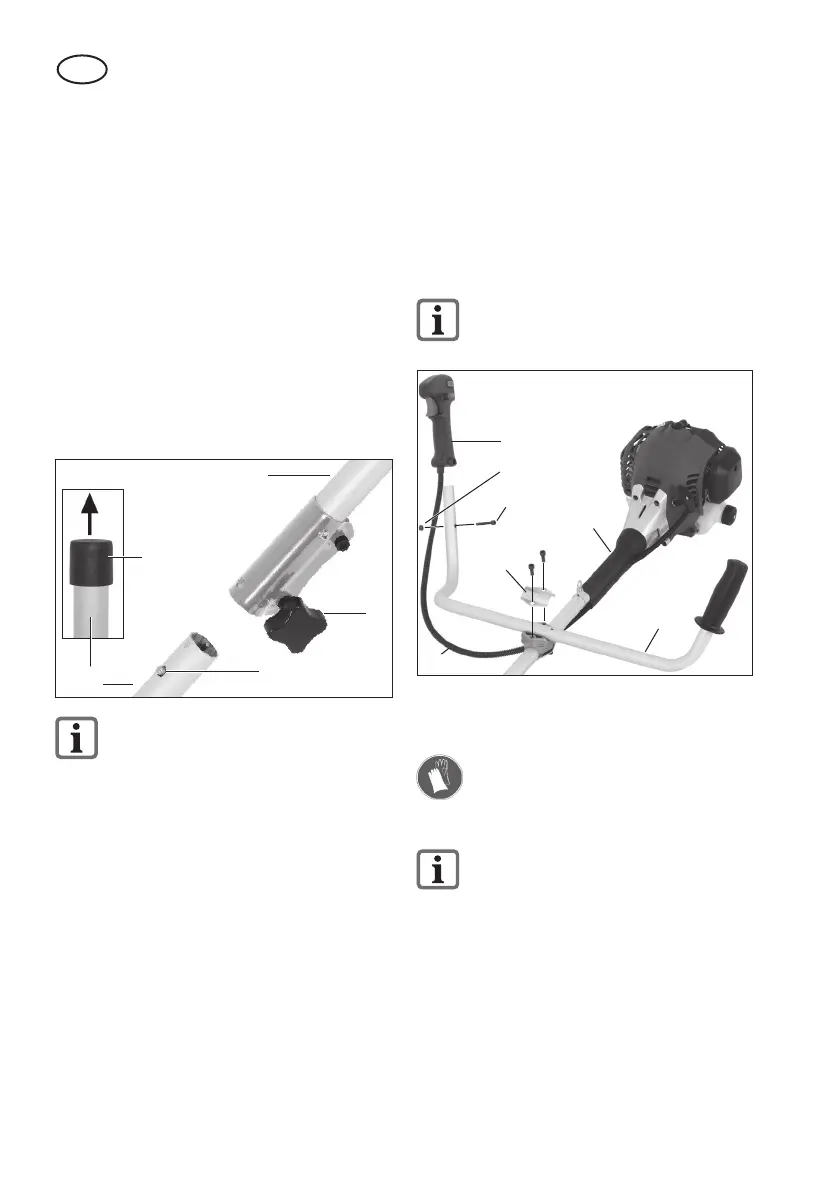

Zweiteiliges Rohr montieren
(Bild 3)
1. Ziehen Sie die Transportschutzkappe
(29) vom unteren Schaftrohr (13) ab.
2. Lockern Sie die Rohrbefestigungs-
schraube (12) am oberen Schaftrohr
(10).
3. Stecken Sie die beiden Schaftrohre
(10 + 13) so ineinander, dass der Siche-
rungsknopf (30) in der dafür vorgese-
henen Aussparung im oberen Schaftrohr
einrastet.
4. Ziehen Sie die Rohrbefestigungs-
schraube (12) wieder fest an.
Bild 3
12
10
13
30
29
Vergewissern Sie sich, dass das
untere Schaftrohr fest und sicher
sitzt, bevor Sie das Gerät starten.
5. Demontage:
Lösen Sie die Rohrbefestigungs-
schraube (12). Drücken Sie den Si-
cherungsknopf (30) und ziehen Sie die
Rohre auseinander.
Handgriff montieren (Bild 4)
1. Lösen Sie die 2 Inbusschrauben (31)
am oberen Schaftrohr (10) und neh-
men Sie die Gri󰀨halterung (32) ab.
2. Legen Sie den Multifunktions-Handgri󰀨
(11) in die Gri󰀨aufnahme am oberen
Schaftrohr (10) und befestigen Sie ihn
mit Hilfe der Gri󰀨halterung und der 2
Schrauben.
3. Gasgri󰀨 (51) auf das Rohrende schie-
ben und mit Schraube (52) und Mutter
(53) festschrauben.
4. Fixieren Sie den Gaszug (8) mit den
beiliegenden Kabelbindern (27).
Achten Sie darauf, dass der Gas-
zug (8) nicht verdreht oder ge-
knickt ist.
10
32
11
31
52
53
51
Bild 4
8
Metallschneidblatt montieren/
demontieren
Tragen Sie beim Umgang mit dem
Metallschneidblatt Schutzhand-
schuhe.
Das Demontieren der Spulenkapsel
ist im Abschnitt Spulenkapsel mon-
tieren/demontieren“ beschrieben.
Schutzabdeckung/Metallschneidblatt
montieren (Bild 5a):
1. Schrauben Sie ggf. den auf dem
Schneidkopfträger (19) montierten
oberen (33b) und unteren (33a)
Flansch ab.
2. Schrauben Sie die Schutzabdeckung
(15) mit Hilfe der 3 beiliegenden
