140
CZ

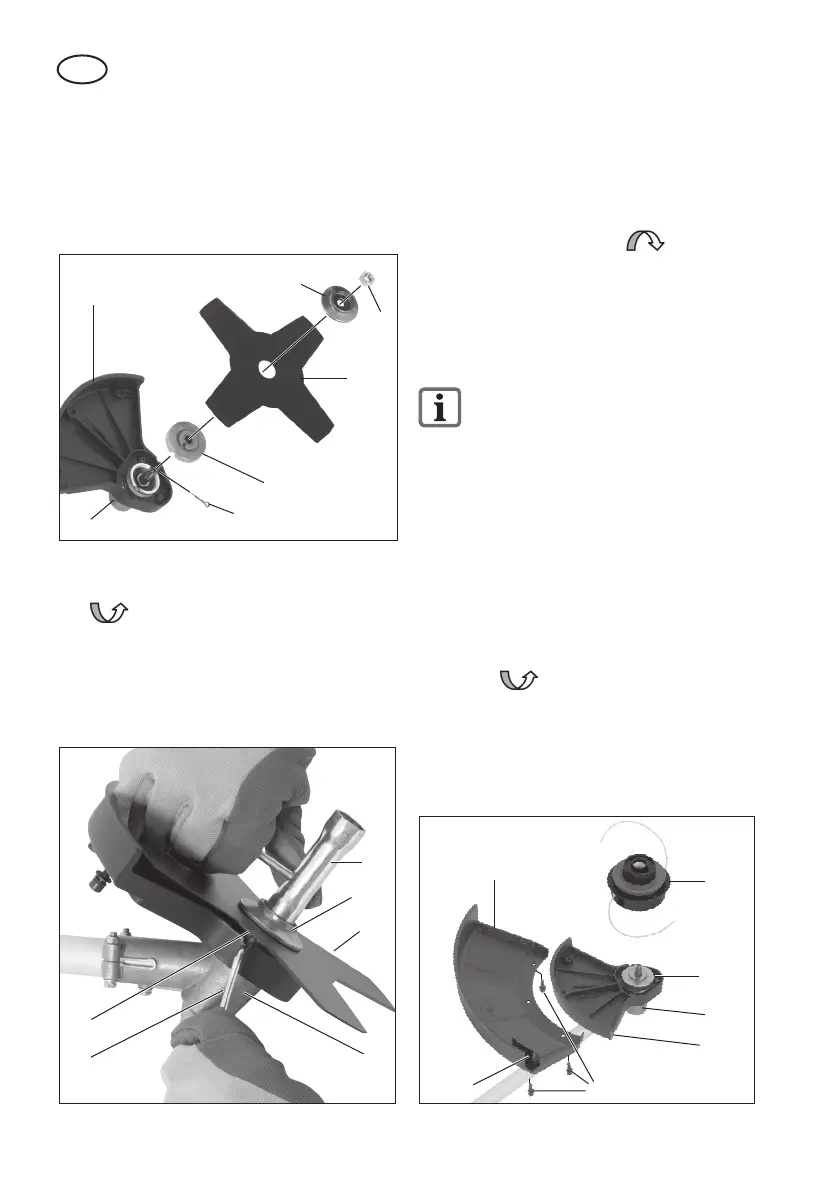

Montáž kovového nože (obrázek 5b):
3. Na držák řezné hlavy (19) nasaďte v
uvedeném pořadí kovový nůž (19) a
přírubu (33a+b):
Spodní příruba (33a) – Kovový nůž
(18) – Horní příruba (33b).
33b
33a
23
35
18
19
15
Obr. 5b
4. Kovový nůž (18) našroubujte
proti směru hodinových ručiček
s upevňovací maticí (35) a po-
mocí servisního klíče (viz obrázek 2,
č. 26).
Nasaďte závlačku (23).
Demontáž kovového nože (obrázek 6):
33b
18
26
25
19
Obr. 6
33a
5. K zablokování hřídele zasuňte přilože-
ný kovový kolík (25) do připraveného
otvoru na boku držáku řezné hlavy
(19) a na spodní přírubě (33a).
6. Upevňovací matici povolte ve směru
hodinových ručiček
pomocí
servisního klíče (26) a sejměte horní
přírubu (33b) a kovový nůž (18).
Montáž/demontáž cívkového
pouzdra (Obr. 7)
Demontáž kovového nože je po-
psána v části „Montáž/demontáž
kovového nože“.
Montáž ochranného krytu/cívky:
1. Ochranný kryt/cívkové pouzdro (15)
pomocí 3 přiložených šroubů a matic
(36) našroubujte na ochranný kryt/
kovový nůž (20).
Montáž cívkového pouzdra:
2. Cívkové pouzdro (16) ručně našrou-
bujte proti směru hodinových ru-
čiček na držák řezné hlavy, viz
obrázek.
3. Sejměte ochranný kryt na odřezávači
struny (14).
Demontáž cívkového pouzdra:
33a
15
14
16
20
19
36
Obr. 7
