1. W razie potrzeby odkręć kołnierze
górny (33b) o dolny (33a) zamontowa-
ne na uchwycie głowicy tnącej (19).
2. Przykręć osłonę (15) 3-ma dołączony-
mi śrubami (34) do uchwytu głowicy
tnącej (19).

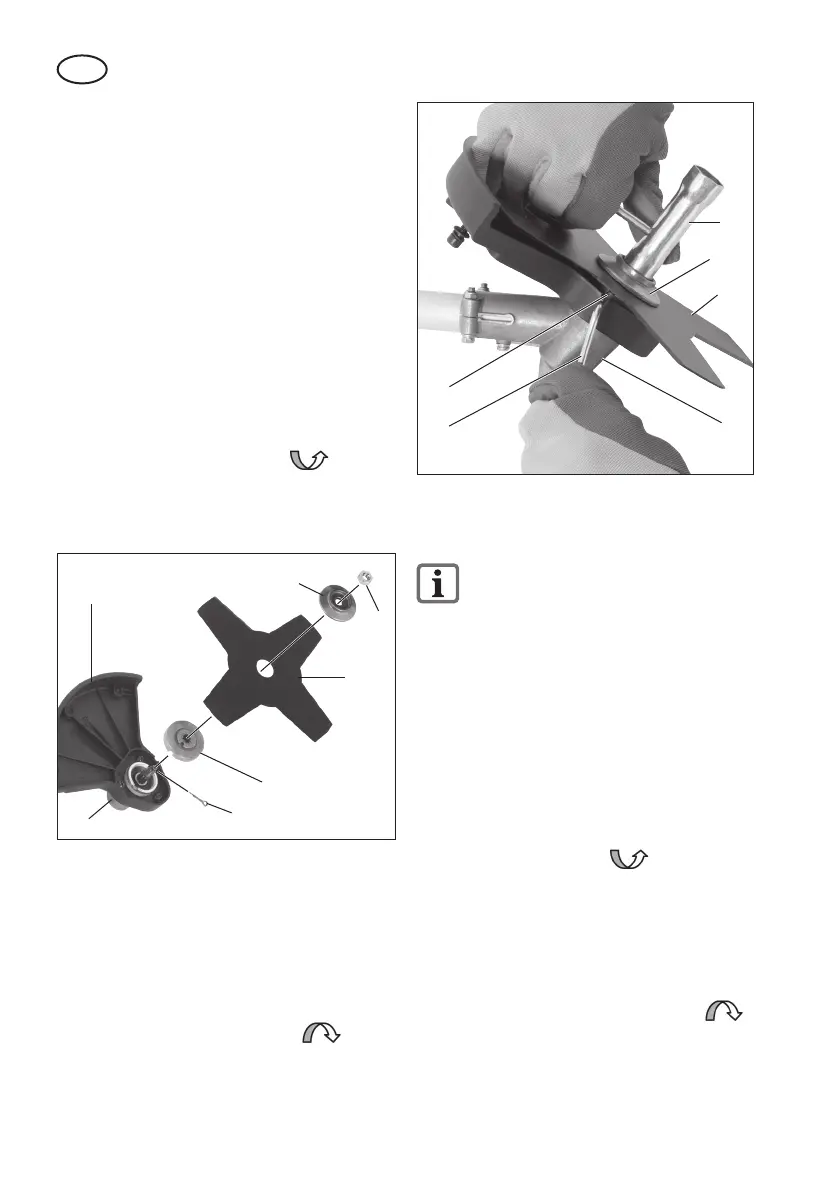

Montaż noża metalowego (rys. 5b):
3. Załóż nóż metalowy (18) i kołnierze
(33a+b) w następującej kolejności na
uchwyt głowicy tnącej.
dolny kołnierz (33a) – nóż metalowy
(18) – górny kołnierz (33b).
4. Przykręć nóż metalowy (18) w kie-
runku przeciwnym do kierunku ru-
chu wskazówek zegara śrubą
mocującą (35) i przy użyciu klucza
konserwacyjnego (rys. 2, poz. 26).
Włożyć zawleczkę (23).
33b
33a
23
35
18
19
15
Rys. 5b
Demontaż noża metalowego (rys. 6):
5. Aby zablokować wał, wsuń dostar-
czony sworzeń metalowy (25) do
przewidzianego w tym celu otworu z
boku uchwytu głowicy tnącej (19) i w
dolnym kołnierzu (33a).
6. Odkręć nakrętkę mocującą w kierunku
ruchu wskazówek zegara przy
pomocy klucza konserwacyjnego (26) i
zdejmij górny kołnierz (33b) i nóż meta-
lowy (18).
33b
18
26
25
19
Rys. 6
33a
Montaż/demontaż kapsuły szpuli
(rys. 7)
Demontaż noża metalowego jest
opisany w rozdziale „Montaż/demon-
taż noża metalowego“.
Montaż osłony ochronnej/szpuli z żyłką:
1. Przykręć osłonę ochronną/szpulę z
żyłką (15) 3 dołączonymi śrubami (36)
do osłony ochronnej/noża metalowego
(20).
Montaż kapsuły szpuli:
2. Odkręć kapsułę szpuli (16) ręką w kie-
runku przeciwnym do kierunku ruchu
wskazówek zegara w sposób
pokazany na rysunku.
3. Zdejmij nasadkę ochronną odcinacza
żyłki (14).
Demontaż kapsuły szpuli:
4. Odkręć kapsułę szpuli (16) ręką w kie-
runku ruchu wskazówek zegara .
Aby ułatwić sobie pracę, możesz zablo-
kować uchwyt głowicy tnącej (19) i dolny
kołnierz (33a) dostarczonym sworzniem
metalowym (zobacz także rys. 6).
