119
NL

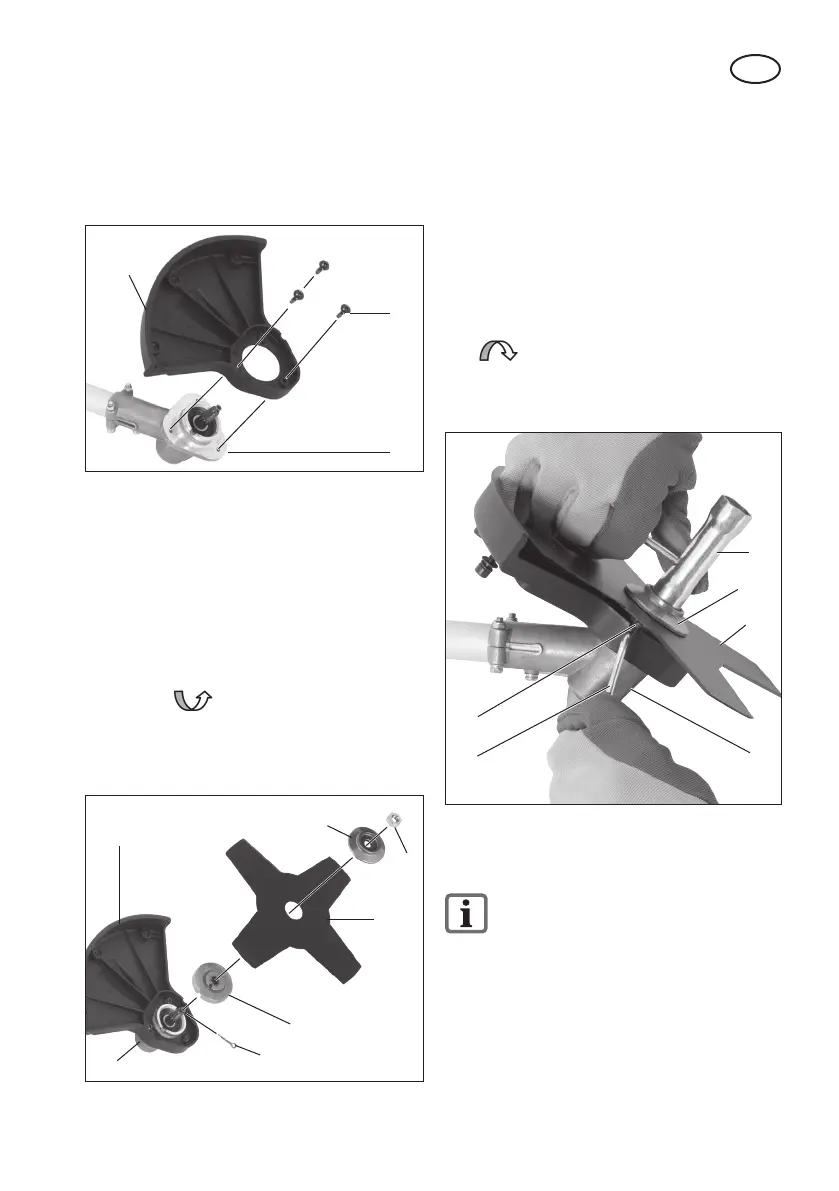

Metalen snoeiblad demonteren
(afb. 6):
5. Om de as te blokkeren, schuift u de
bijgevoegde metalen pin (25) in de
daarvoor voorziene boring zijdelings
aan de snoeikophouder (19) en aan
de onderste ens (33a).
6. Schroef de bevestigingsmoer in de
richting van de wijzers van de klok
met behulp van de onderhouds-
sleutel (26) af en neem de bovenste
ens (33b) en het metalen snoeiblad
(18) af.
33b
18
26
25
19
Afb. 6
33a
Spoelbehuizing monteren/de-
monteren (afb. 7)
De demontage van het metalen
snoeiblad is in de paragraaf „Meta-
len snoeiblad monteren/demonte-
ren“ beschreven.
Beschermende afdekking/draadspoel
monteren:
1. Schroef de beschermende afdekking/
spoelbehuizing (15) met behulp van de
bijgevoegde 3 schroeven en moeren
2. Schroef de beschermende afdekking
(15) met behulp van de 3 bijgevoegde
schroeven (34) vast tegen de snoeik-
ophouder (19).
34
19
15
Afb. 5a
Metalen snoeiblad monteren
(afb. 5b):
3. Zet het metalen snoeiblad (18) en de
enzen (33a+b) in onderstaande volg-
orde op de snoeikophouder (19):
Onderste ens (33a) – metalen snoei-
blad (18) – bovenste ens (33b)
4. Schroef het metalen snoeiblad (18) te-
gen de richting van de wijzers van de
klok in met de bevestigingsmoer
(35) en met behulp van de onderhouds-
sleutel (zie afbeelding 2, nr. 26) vast.
Breng de splitpen (23) aan.
33b
33a
23
35
18
19
15
Afb. 5b
