Funzioni di sicurezza
• Interruttore acceso/spento
(gura 10, n° 40)
Con l’interruttore acceso/spento il
motore viene spento. Deve trovarsi in
posizione per poter riaccendere il
motore.
• Blocco leva dell’acceleratore
(gura 10, n. 41)
Questo impedisce un’accelerazione
fortuita del motore. La leva dell’acce-
leratore può essere azionata soltanto
nel momento in cui è premuto il bloc-
co leva dell’acceleratore.
• Coperture protettive
(gura 1, n° 15 + 20)
proteggono l’utilizzatore dal contatto
involontario con il dispositivo di taglio
e dalla proiezione di corpi estranei
Descrizione delle funzionalità
Il decespugliatore a motore portatile per
uso manuale è dotato di un motore a com-
bustione interna che rimane in funzione
per tutto il tempo di utilizzo dell’apparec-
chio. La trasmissione della forza avviene
per mezzo di un disco d’accoppiamento,
che, tramite una frizione centrifuga e con
un numero di giri elevato, trasmette la po-
tenza del motore al dispositivo di taglio.
Il dispositivo di taglio dell’apparecchio
consiste in una bobina a doppio lo e in
una lama di metallo che possono essere
montati a scelta.
Durante l’operazione di taglio, due li di
materiale plastico o quattro lame di me-
tallo ruotano intorno ad un asse verticale
rispetto al piano di taglio. L‘apparecchio è
munito, per la sicurezza dell‘utilizzatore, di
un dispositivo di protezione della testina.
La funzionalità degli elementi dell’appa-
recchio sono descritte qui di seguito.

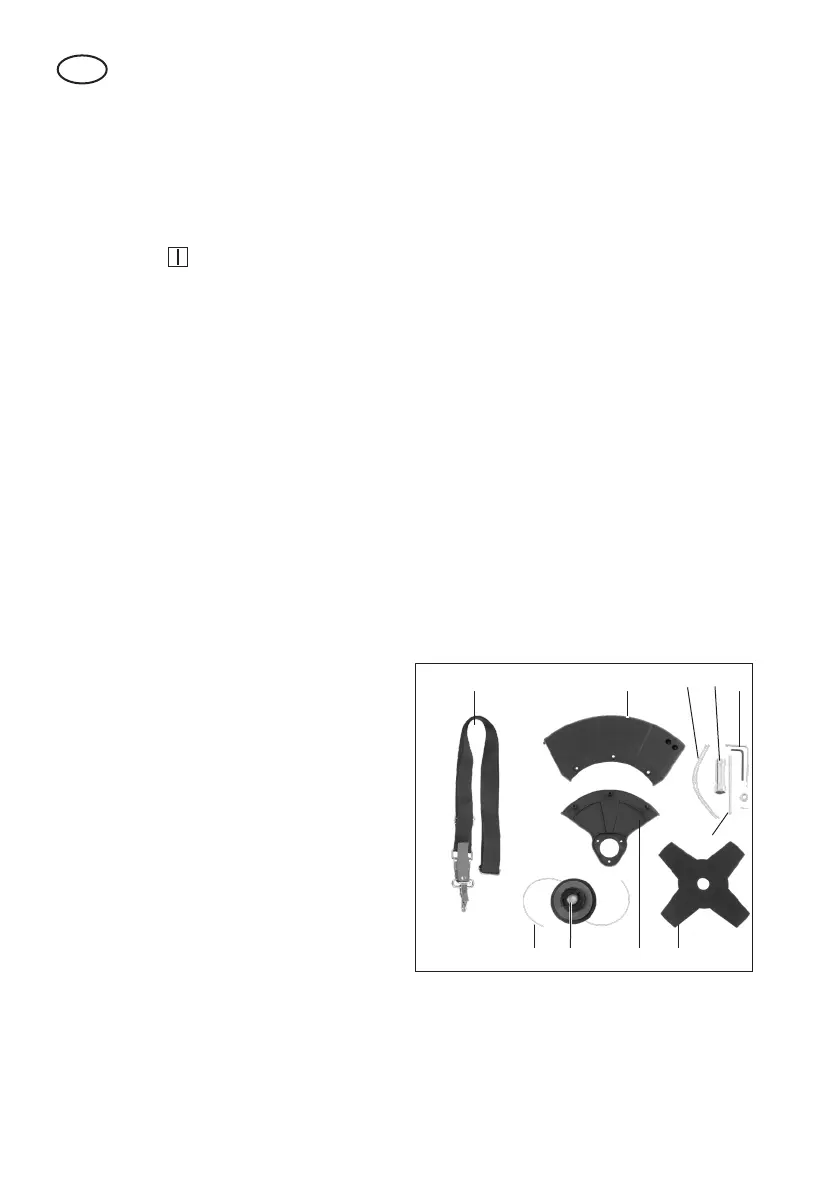

Dotazione (gura 2)
In primo luogo, disimballare l’apparecchio
e vericare la sua completezza.
• Parte del motore con asta tubolare supe-
riore, lo del gas e maniglia multifunzio-
ne non montata (vedere gura 1)
• Asta tubolare inferiore con supporto
della testina di taglio (vedere gura 1)
15 Copertura protettiva/capsula del
rocchetto (compreso l’accessorio di
ssaggio)
16+17 Capsula del rocchetto con rocchet-
to portalo
18 Lama in metallo
20 Copertura protettiva/lama in metallo
(compreso l’accessorio di ssaggio)
24 Chiave inbus e chiave torx
25 Perno in metallo
26 Chiave di manutenzione
27 Fascetta serracavo
28 Spallaccio
• Istruzioni per l’uso
Fig 2
28 15 27 26
1816 17 20
24
25
