159
SK

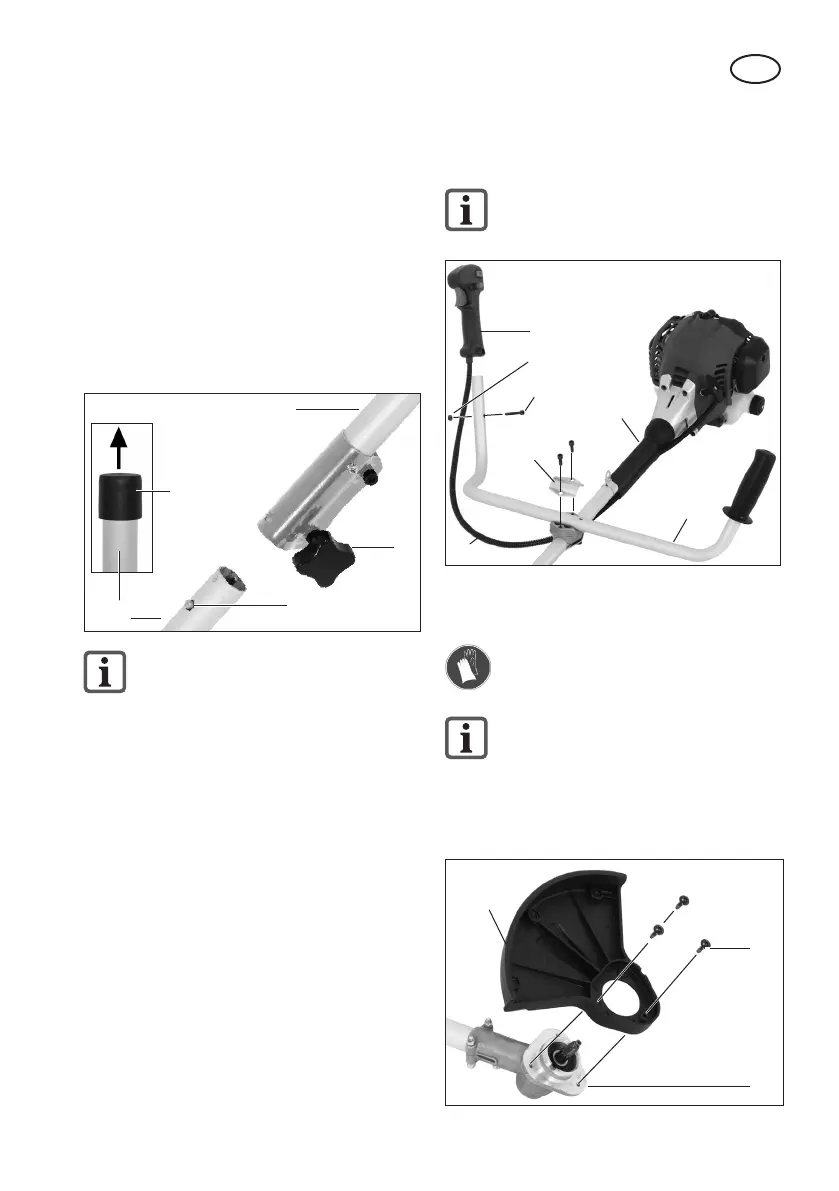

Montáž dvojdielnej rúry (obr. 3)
1. Stiahnite prepravný ochranný kryt (29)
z dolnej rúry vretena (13).
2. Povoľte pripevňovaciu skrutku rúry
(12) na hornej rúre vretena (10).
3. Zastrčte obidve rúry vretena (10 + 13)
do seba tak, aby aretačné tlačidlo (30)
zapadlo do príslušného výrezu v hor-
nej rúre vretena.
4. Pevne dotiahnite pripevňovaciu skrut-
ku rúry (12).
Obr. 3
12
10
13
30
29
Pred spustením prístroja sa pre-
svedčte, že dolná rúra vretena je
uložená pevne a bezpečne.
5. Demontáž:
Povoľte pripevňovaciu skrutku rúry
(12). Stlačte aretačné tlačidlo (30) a
roztiahnite rúry.
Montáž rukoväte (obrázok 4)
1. Povoľte 2 inbusové skrutky (31) na
hornej rúre vretena (10) a odoberte
držiak rukoväte (32).
2. Položte multifunkčnú rukoväť (11) do
uchytenia rukoväte na hornej rúre
vretena (10) a pripevnite ho pomocou
držiaka rukoväte a 2 skrutiek.
3. Zasuňte rukoväť plynu (51) na koniec
trúbky a pevne priskrutkujte skrutkou
(52) a maticou (53).
4. Zaxujte prieduch (8) s priloženými
viazačmi káblov (27).
Dbajte na to, aby tiahlo akcelerátora
(8) nebol pretočený ani zalomený.
10
32
11
31
52
53
51
Obr. 4
8
Montáž/demontáž kovového re-
zacieho listu
Pri manipulácii s kovovým rezacím
listom noste ochranné rukavice.
Demontáž cievkového puzdra je
opísaná v odseku Montáž/demon-
táž cievkového puzdra.
Montáž ochranného krytu/kovového
rezacieho listu (obrázok 5a):
34
19
15
Obr. 5a
