160
SK
33b
18
26
25
19

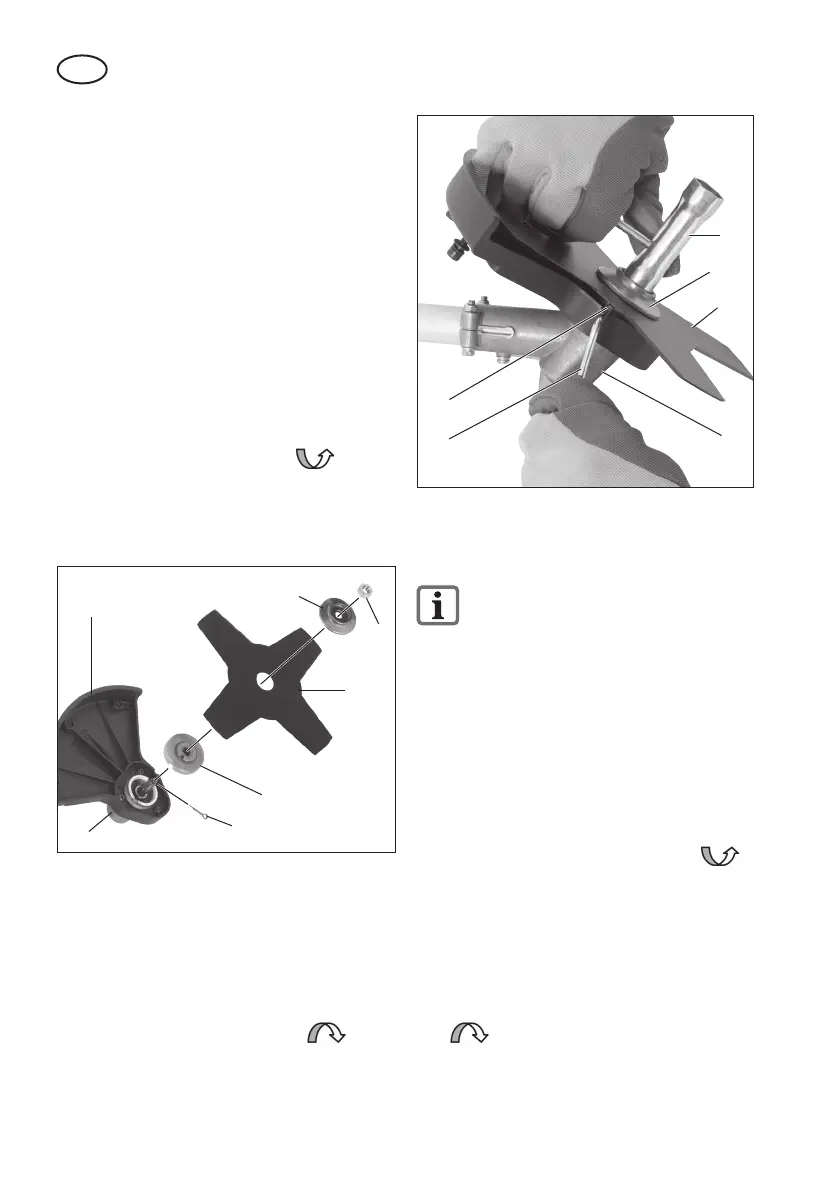

Obr. 6
33a
1. V prípade potreby odskrutkujte hornú
(33b) a dolnú (33a) prírubu namonto-
vanú na držiaku rezacej hlavy (19).
2. Priskrutkujte ochranný kryt (15) po-
mocou 3 priložených skrutiek (34) na
držiak rezacej hlavy (19).
Montáž kovového rezacieho listu (ob-
rázok 5b):
3. Nasaďte kovový rezací list (18) a príru-
bu (33a+b) na držiak rezacej hlavy (19)
v tomto poradí:
dolná príruba (33a) - kovový rezací list
(18) - horná príruba (33b)
4. Priskrutkujte kovový rezací list (18) proti
smeru hodinových ručičiek pomo-
cou pripevňovacej matice (35) a pomo-
cou servisného kľúča (pozri obrázok 2, č.
26).
Vložte klin (23).
33b
33a
23
35
18
19
15
Obr. 5b
Demontáž kovového rezacieho listu
(obrázok 6):
5. Na zablokovanie hriadeľa zasuňte pri-
ložený kovový kolík (25) do príslušné-
ho bočného otvoru na držiaku rezacej
hlavy (19) a na dolnej prírube (33a).
6. Odskrutkujte pripevňovaciu maticu v
smere hodinových ručičiek
po-
mocou servisného kľúča (26) a odo-
berte hornú prírubu (33b) a kovový
rezací list (18).
Montáž/demontáž cievkového
puzdra (obrázok 7)
Demontáž kovového rezacieho lis-
tu je opísaná v odseku Montáž/de-
montáž kovového rezacieho listu.
Montáž ochranného krytu/cievky nite:
1. Priskrutkujte ochranný kryt/cievkové puz-
dro (15) pomocou priložených 3 skrutiek
a matíc (36) na ochranný kryt/kovový
rezací list (20).
Montáž cievkového puzdra:
2. Rukou naskrutkujte cievkové puzdro (16)
proti pohybu hodinových ručičiek
na držiak rezacej hlavy podľa obrázka.
3. Odoberte ochranný kryt na odrezávači
nite (14).
Demontáž cievkového puzdra:
4. Rukou odskrutkujte cievkové puzdro
(16) proti smeru hodinových ručičiek
Na uľahčenie práce môžete dr-
žiak rezacej hlavy (19) a dolnú prírubu
(33a) zablokovať pomocou priloženého
kovového kolíka (pozri tiež obrázok 6).
