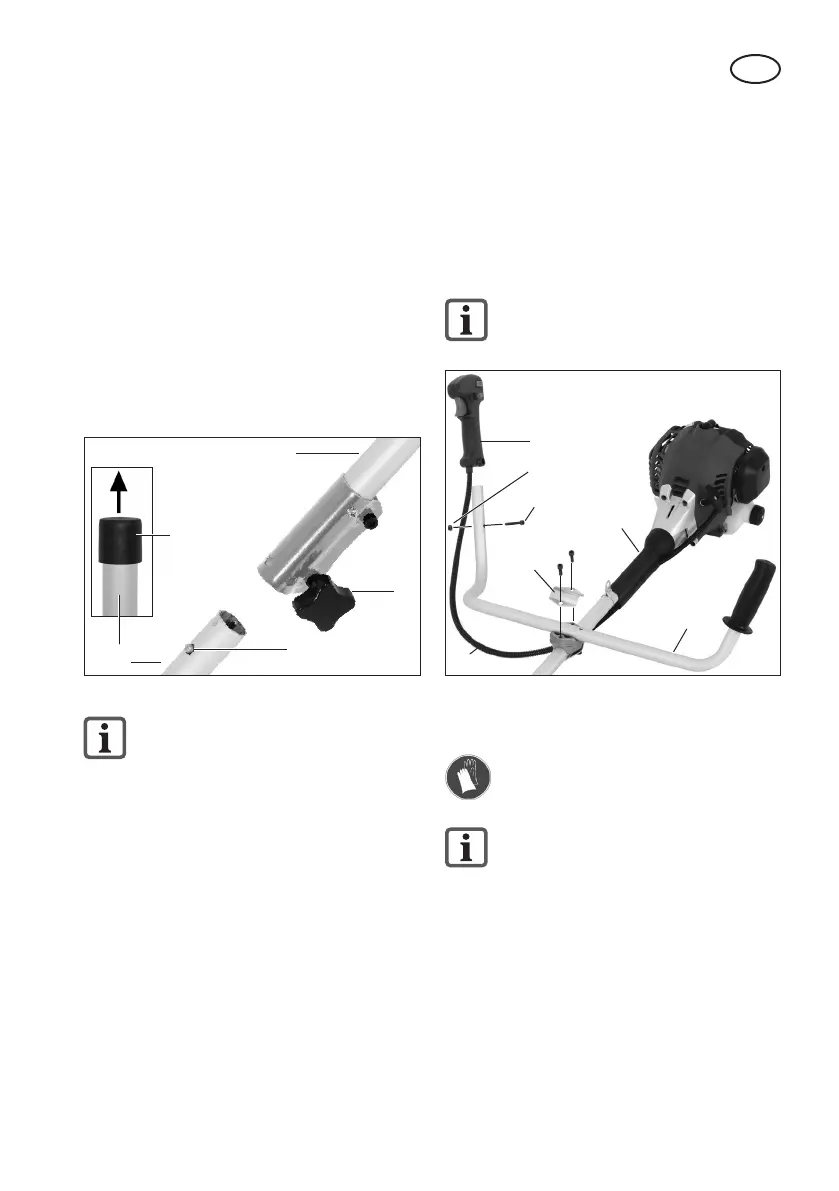

Dviejų dalių vamzdžio
montavimas (3 pav.)
1. Nuimkite transportuojant naudojamą ap-
sauginį gaubtelį (29) nuo apatinio kotinio
vamzdžio (13).
2. Atlaisvinkite viršutinio kotinio vamzdžio
(10) vamzdžio tvirtinimo varžtą (12).
3. Abu kotinius vamzdžius (10 + 13) vieną į
kitą sustumkite taip, kad apsauginis myg-
tukas (30) užsiksuotų viršutinio kotinio
vamzdžio angose.
4. Vėl tvirtai priveržkite vamzdžio tvirtinimo
varžtą (12).
3 pav.
12
10
13
30
29
Prietaisą paleiskite tik įsitikinę, kad
apatinis kotinis vamzdis pritvirtin-
tas tvirtai ir saugiai.
5. Išmontavimas:
Atlaisvinkite vamzdžio tvirtinimo
vamzdį (12). Paspauskite apsauginį
mygtuką (30) ir ištraukite vamzdžius
vieną iš kito.
Rankenos montavimas (4 pav.)
1. Atlaisvinkite viršutinio kotinio vamz-
džio (10) 2 varžtus su vidiniu šeši-
abriauniu (31) ir išimkite rankenos
laikiklį (32).
2. Daugiafunkcę rankeną (11) įstatykite
į viršutinio kotinio vamzdžio (10) ran-
kenos angą ir pritvirtinkite naudodami
rankenos laikiklį ir 2 varžtus.
3. Dujų tiekimo rankeną (51) užstumkite
ant vamzdžio galo ir priveržkite varžtu
(52) ir veržle (53).
4. Užksuokite dujų liniją (8) prideda-
momis kabelių sąvaržomis (27).
Atkreipkite dėmesį, kad negalima
persukti arba sulenkti dujų linijos
(8).
10
32
11
31
52
53
51
4 pav.
8
Metalinio pjovimo disko
montavimas / išmontavimas
Dirbdami su metaliniu pjovimo dis-
ku užsidėkite apsaugines pirštines.
Ritės kapsulės išmontavimas ap-
rašytas skyriuje „Ritės kapsulės
montavimas / išmontavimas“.
Apsauginio gaubto / metalinio pjovimo
disko montavimas (5a paveikslėlis)
1. Prireikus išmontuokite prie pjovimo
galvutės laikiklio (19) primontuotą vir-
šutinę (33b) ir apatinę (33a) junges.
2. Apsauginį gaubtą (15) prie pjovimo
galvutės laikiklio (19) prisukite 3 pride-
damais varžtais (34).
