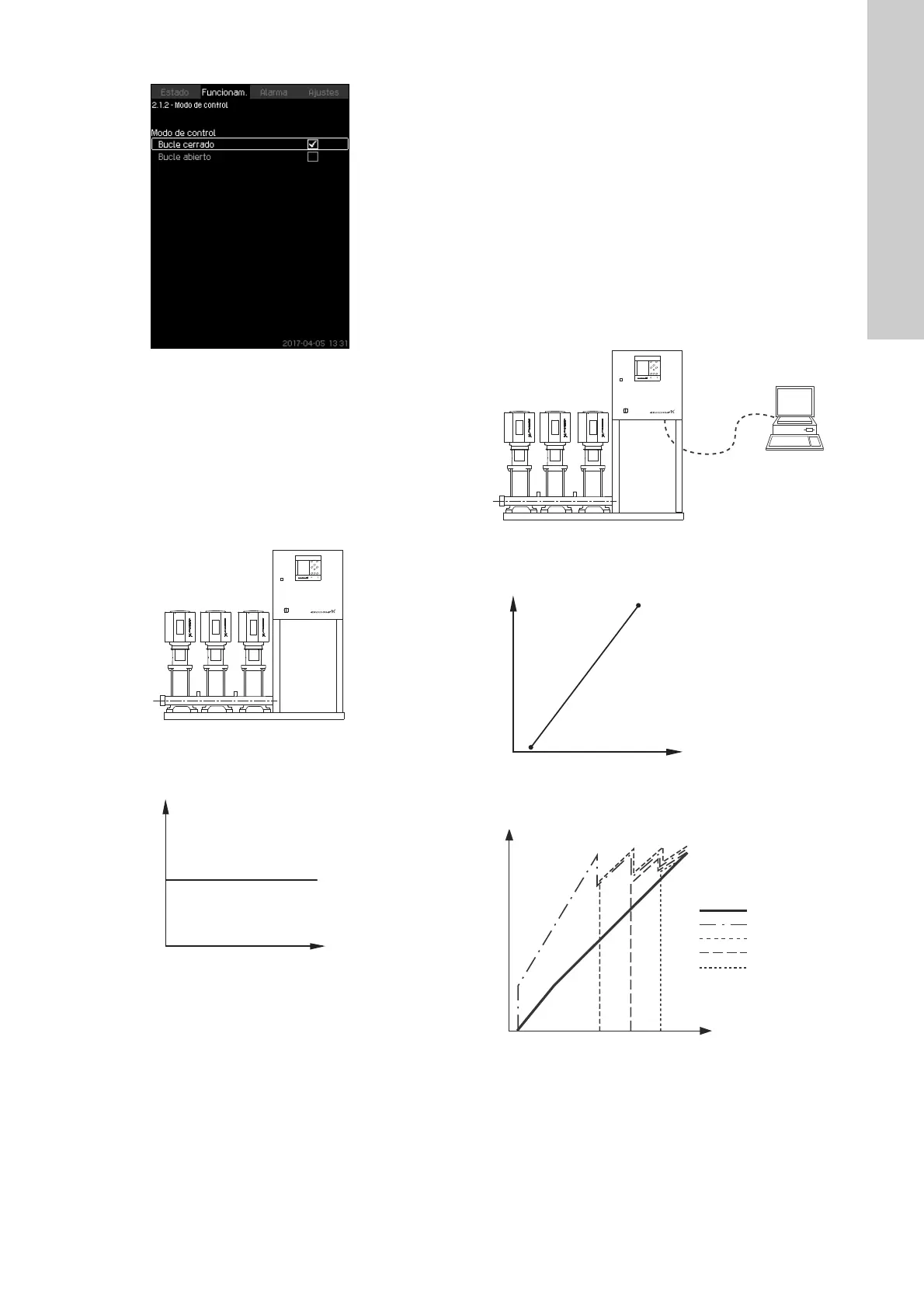

8.5.3 Modo de control (2.1.2)
Fig. 19 Modo de control
Descripción
Hay dos modos de control; concretamente, en bucle cerrado y
abierto.
Bucle cerrado
El modo de control típico es "Bucle cerrado", en el cual el contro-
lador PI integrado garantiza que el sistema alcance y mantenga
el punto de ajuste seleccionado. El rendimiento se basa en el
punto de ajuste definido para el modo de bucle cerrado. Consulte
las figs. 20 y 21.
Fig. 20 Sistema de aumento de presión controlado por el con-
trolador PI integrado (bucle cerrado)
Fig. 21 Curva de regulación para el control en bucle cerrado
Ajuste a través del panel de control
• Funcionam. > Ajustes adicionales > Modo de control > Bucle
cerrado.
Establezca el punto de ajuste. Consulte las secciones
8.5.4 Puntos de ajuste alternativos (2.1.3) y 8.5.1 Funcionam.
(2).
Bucle abierto
En el modo de control en bucle abierto, las bombas funcionan a
una velocidad fija. La velocidad de la bomba se calcula a partir
del rendimiento ajustado por el usuario (0-100 %). El rendimiento
de la bomba en porcentaje es proporcional al caudal.
El modo de control en bucle abierto se suele utilizar cuando un
controlador externo controla el funcionamiento del sistema
mediante una señal externa. El controlador externo puede ser,
por ejemplo, un sistema de gestión de un edificio conectado al
sistema MPC. En tales casos, el sistema MPC funciona a modo
de actuador. Consulte las figs. 22 y 23.
Fig. 22 Sistema de aumento de presión con un controlador
externo (bucle abierto)
Fig. 23 Curva de regulación para el control en bucle abierto
Fig. 24 Curva de regulación para un sistema MPC-E en bucle
abierto
TM03 2231 3905TM03 2390 4105
P [bar]
Tiempo [s]
Punto de
ajuste
TM03 2232 3905TM03 2391 3607TM03 9977 4807
Entrada [%] del controla-
dor externo
Caudal [m
3
/h]
Caudal [m
3
/h]
Entrada [%] del con-
trolador externo
Bomba 1
Bomba 4
Bomba 3
Caudal
Bomba 2
