Español (ES)
176

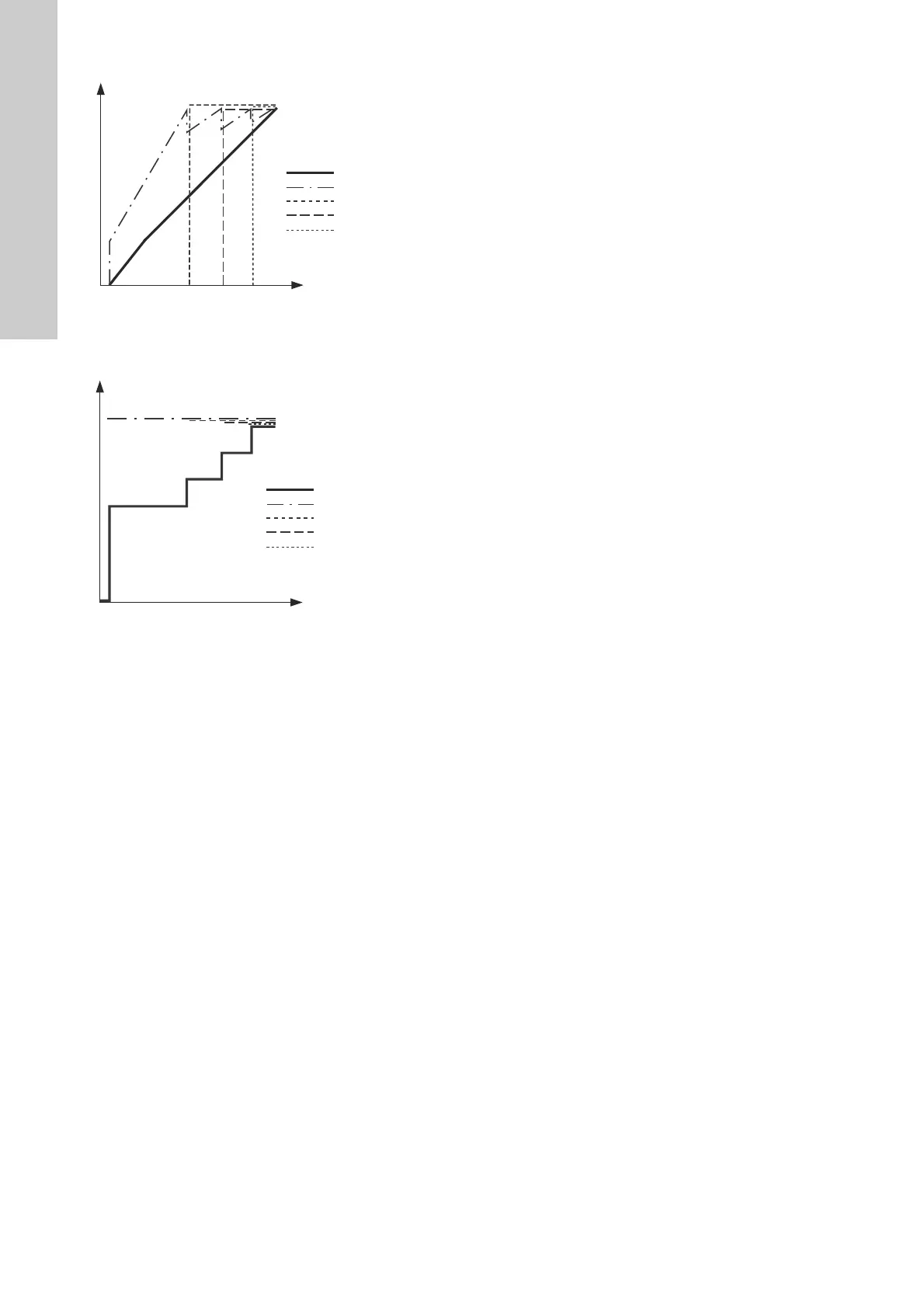

Fig. 25 Curva de regulación para un sistema MPC-F en bucle
abierto
Fig. 26 Curva de regulación para un sistema MPC-S en bucle
abierto
Rango de ajustes
Deben llevarse a cabo estos ajustes en relación con el control en
bucle abierto:
• Bucle abierto
• Fijar punt.ajus.1,bucle abierto
• Influencia del punto de ajuste externo
•Normal.
Ajuste a través del panel de control
Para ajustar una fuente de control externa que controle el sis-
tema, proceda de la siguiente manera:
• Funcionam. > Ajustes adicionales > Modo de control.
• Seleccione: Bucle abierto.
1. Pulse [Atrás] 2 veces.
2. Seleccione: Parada
3. Ajuste al 100 %: Fijar punt.ajus.1,bucle abierto.
4. Ajustes > Controlador principal > Influencia punto ajus. ext. >
Ir a ajuste de la entrada analógica.
5. Seleccione la entrada analógica y el rango.
6. Seleccione:
• Valor de entrada medido. Aparecerá la pantalla 4.3.8.1.1.
• Seleccione: Señal de 0-100%.
7. Pulse [Atrás].
8. Ajuste los valores mínimo y máximo del sensor.
9. Pulse [Atrás] 2 veces.
10. Seleccione:
• Valor de entrada que influirá
• Señal de 0-100%.
11. Pulse [Atrás].
12. Seleccione: Ajustar la función de influencia. Consulte también
la sección 8.7.6 Ajuste de la función de influencia (4.1.3.2).
13. Ajuste el número de puntos.
14. Para el punto 1, ajuste los siguientes parámetros:
• Valor de entrada externa
• Reducir punto de ajuste a
15. Repita el paso 14 para todos los puntos seleccionados.
16. Pulse [Atrás].
17. Ajuste en segundos: Tiempo de filtro.
18. Seleccione: Activada.
19. Pulse [Atrás] 2 veces.
20. Seleccione:
• Funcionam.
•Normal.
Una vez hecho todo lo anterior, podrá controlar el sistema de
aumento de presión con un controlador externo.
Ajuste de fábrica
Bucle cerrado.
TM03 9975 4807TM03 9974 4807
Caudal [m
3
/h]
Entrada [%] del con-
trolador externo
Bomba 1
Bomba 4
Bomba 3
Caudal
Bomba 2
Caudal [m
3
/h]
Entrada [%] del con-
trolador externo
Bomba 1
Bomba 4
Bomba 3
Caudal
Bomba 2
