Français (FR)
270
Plage de réglage
Réglage via le panneau de commande
Système non équipé d'un capteur de débit ou d'un débit-
mètre
• Réglages > Fonctions, secondaires > Fonction Arrêt.
• Sélectionner : Activé.
1. Régler : Bande de démarrage/d'arrêt.
2. Sélectionner : Aller au(x) réglage(s) du mode On/Off.

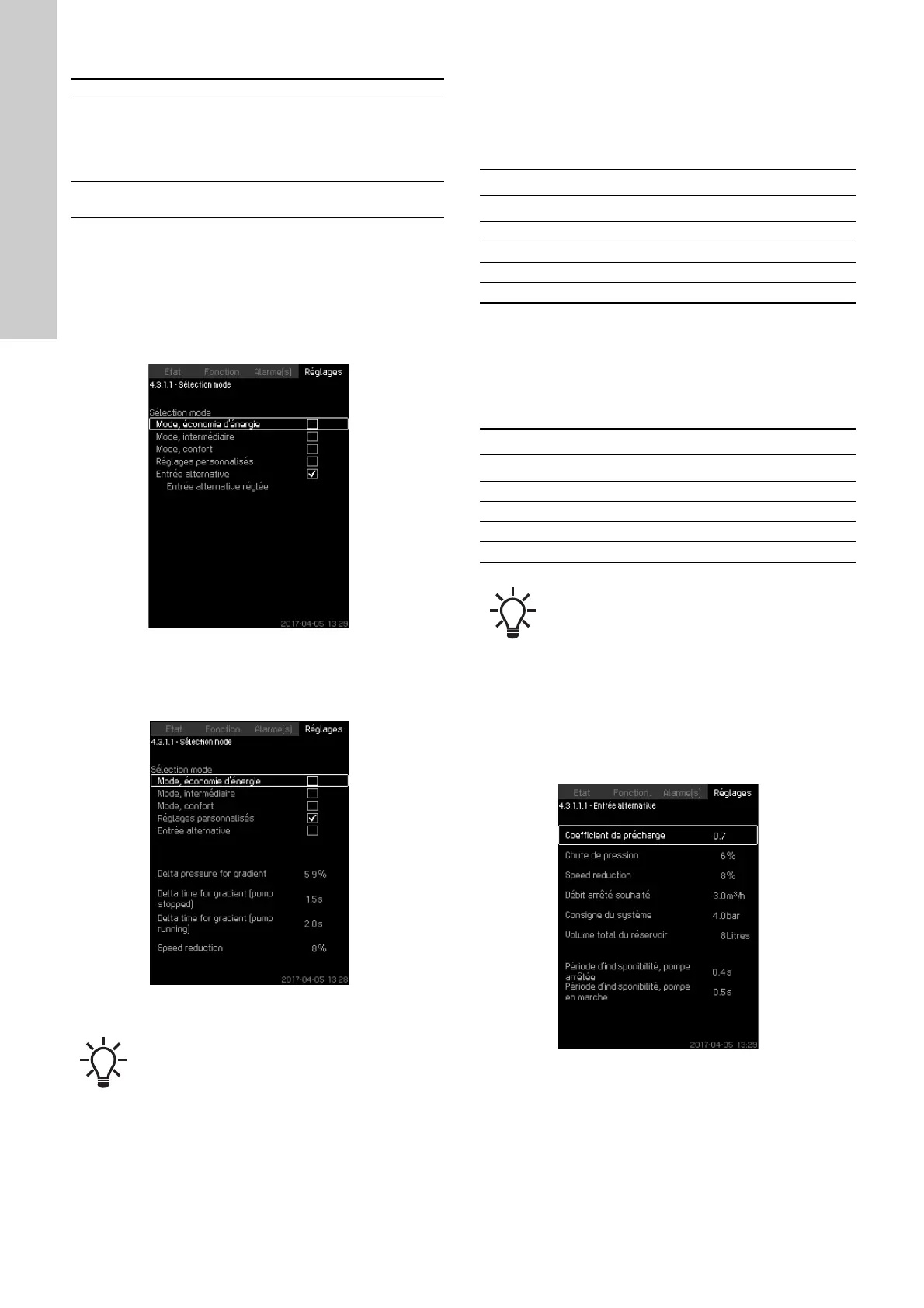

Fig. 67 Sélection mode
3. Sélectionner l'un des paramètres d'arrêt. Si vous sélectionnez
"Réglages personnalisés", vous devez régler les paramètres
représentés sur la fig. 68. Voir les exemples ci-dessous.
Fig. 68 Réglages personnalisés
Exemple 1 : Augmenter la limite d'arrêt, Qmin (limite de débit
élevé)
• Augmenter "Delta pressure for gradient".
• Réduire "Delta time for gradient (pump stopped)".
• Réduire "Delta time for gradient (pump running)".
• Augmenter "Speed reduction".
Exemple 2 : Réduire la limite d'arrêt, Qmin (limite de bas
débit)
• Réduire "Delta pressure for gradient".
• Augmenter "Delta time for gradient (pump stopped)".
• Augmenter "Delta time for gradient (pump running)".
• Réduire "Speed reduction".
Entrée alternative
Si vous sélectionnez "Entrée alternative", le régulateur calcule les
paramètres d'arrêt basés sur les entrées suivantes :
• point de consigne du système
• volume total du réservoir
• pression de prégonflage
• débit d'arrêt souhaité
Fig. 69 Entrée alternative
Bande marche/arrêt : 5-30 %
Débit mini :
2 à 50 % du débit nominal (Qnom) de
l'une des pompes. (Réglage possible
seulement si une mesure directe du
débit au moyen d'un débitmètre a été
sélectionnée.)
Distribution au-delà du
point de consigne :
0-100 %.
Règle : Réduction de la vitesse = 2 x delta "t".
Exemple de limite d'arrêt augmentée
Paramètre Valeur
Delta pressure for gradient 6 %
Delta time for gradient (pump stopped) 1,5 secondes
Delta time for gradient (pump running) 2,0 secondes
Speed reduction 10 %
Exemple de limite de débit réduit
Paramètre Valeur
Delta pressure for gradient 3 %
Delta time for gradient (pump stopped) 15,0 secondes
Delta time for gradient (pump running) 25,0 secondes
Speed reduction 6 %
La limite d'arrêt dépend de la taille du réservoir.
