Français (FR)
271
Système équipé d'un capteur de débit
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée digitale. L'écran
8.7.28 Entrées digitales (4.3.7) apparaît.
2. Sélectionner l'entrée digitale à laquelle le capteur de débit est
connecté.
3. Sélectionner : Flussostat.
4. Appuyer sur [Retour].

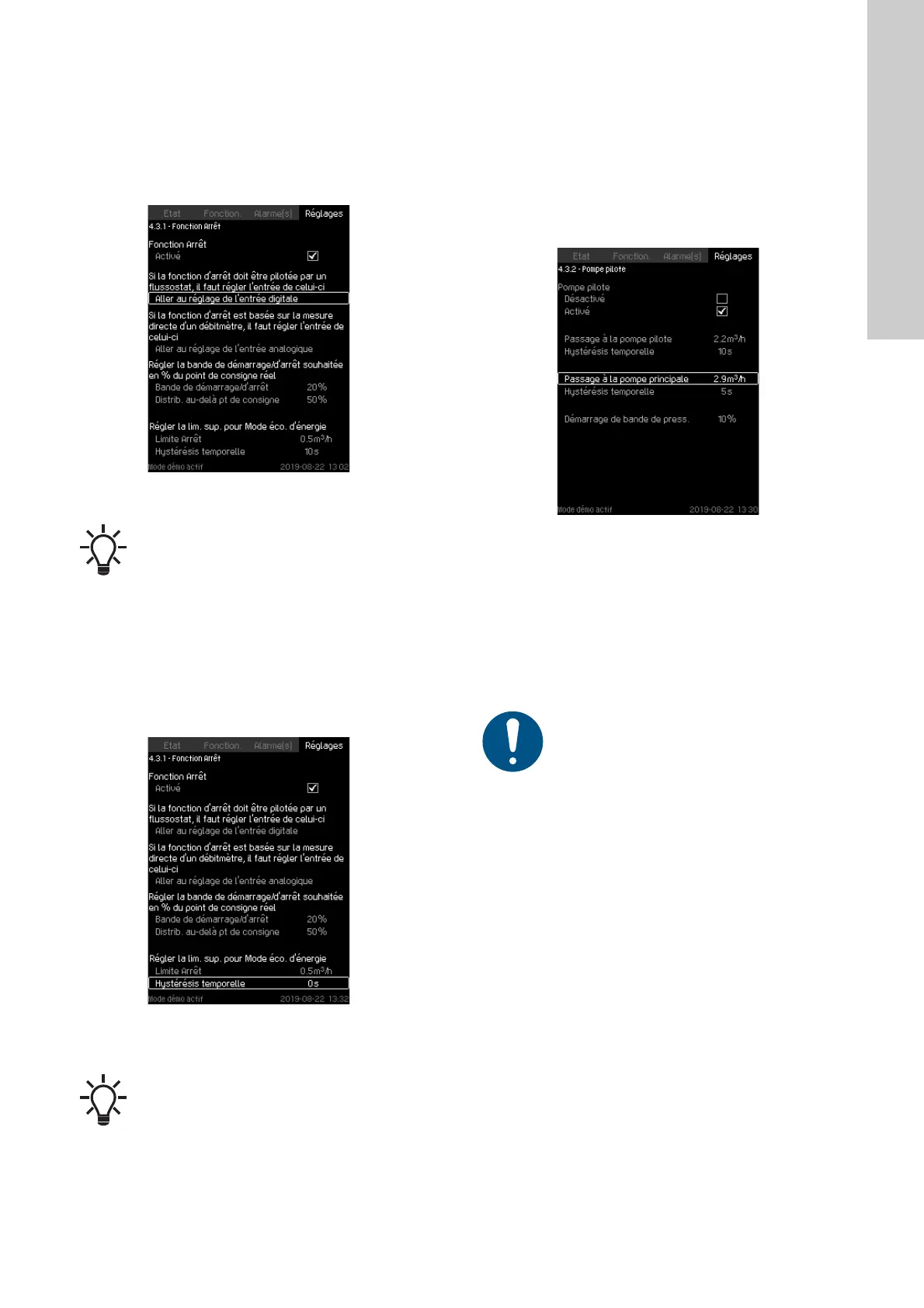

Fig. 70 Système équipé d'un capteur de débit
Système équipé d'un débitmètre
Effectuer les réglages complémentaires suivants :
1. Sélectionner : Aller au réglage de l'entrée analogique. L'écran
8.7.30 Entrées analogiques (4.3.8) apparaît.
2. Sélectionner l'entrée analogique à laquelle le débitmètre est
connecté.
3. Sélectionner : Débit.
4. Appuyer sur [Retour] x 2.
Fig. 71 Système équipé d'un débitmètre
5. Régler : Limite Arrêt.
Réglage par défaut
La fonction est activée dans les applications de surpression avec
les réglages dans le tableau.
La fonction est désactivée dans toutes les autres applications.
8.7.25 Pompe pilote (4.3.2)
Fig. 72 Pompe pilote
Description
Cette fonction est utilisée dans les applications à pression
constante pour économiser de l'énergie en cas de faible débit. La
pompe pilote correspond généralement à 1/4 du Qnom de la
pompe principale, ce qui permet au système de fonctionner à un
meilleur rendement énergétique à faible débit.
Les vitesses de démarrage et d'arrêt de la pompe pilote et de la
pompe principale sont calculées à l'aide des données des
courbes de pompe.
1. Activer ou désactiver la pompe pilote.
2. Passage à la pompe pilote
Régler le débit pour la permutation entre la pompe principale
et la pompe pilote. Le réglage par défaut est égal à 75 % du
Qnom de la pompe pilote.
3. Hystérésis temporelle
Définir le délai préalable pour le passage à un faible débit
stable.
4. Passage à la pompe principale
Régler le débit pour la permutation entre la pompe pilote et la
pompe principale. Les réglages par défaut sont égaux à 95 %
du Qnom de la pompe pilote.
5. Hystérésis temporelle
Définir le délai préalable pour le passage à un faible débit
stable.
6. Démarrage de bande de press.
Régler la bande de pression en pourcentage de la valeur de
consigne. La bande de pression est utilisée pour le démar-
rage ou l'arrêt des pompes
– La pompe principale s'arrête lorsque la pompe pilote atteint
une valeur de consigne stable + une pression de refoule-
ment de la bande de pression
– La pompe pilote s'arrête lorsque la pompe principale atteint
une valeur de consigne stable + une pression de refoule-
ment de la bande de pression
– Si la pompe pilote fonctionne à 100 % et que la bande de
pression est inférieure à la bande de pression de consigne,
les pompes principales se mettront en marche.
Un contact ouvert indique un bas débit.
En standard, il existe une hystérèse de 10 secondes.
Bande de démarrage/d'arrêt : 25 %
Débit mini : 30 % du débit nominal d'une
pompe
Distrib. au-delà pt de consigne : 50 %
La pompe pilote doit être activée à l'aide de PC Tool.
Nous vous recommandons de télécharger les don-
nées relatives à la pompe pilote ou d'accéder au
menu et de les saisir manuellement.
