8.5.3 Kontrol modu (2.1.2)

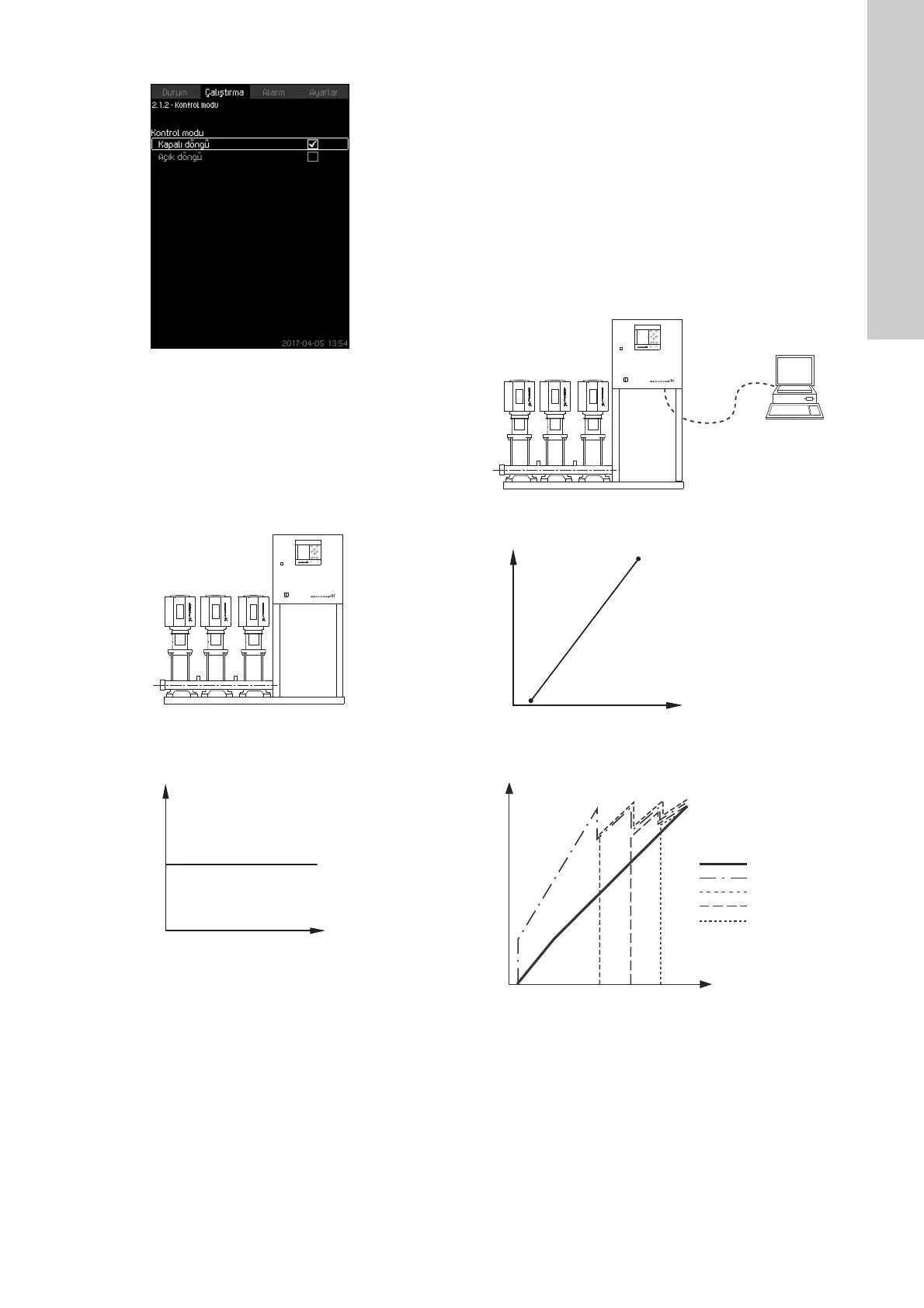

Şekil 19 Kontrol modu
Açıklama
Kapalı ve açık döngü olmak üzere iki adet kontrol modu vardır.
Kapalı döngü
Tipik kontrol modu, dahili PI kontrolörünün bulunduğu "Kapalı
döngü" modudur. PI kontrolörü, sistemin seçili ayar noktasına
ulaşmasını ve bu şekilde sürdürülmesini sağlar. Performans,
kapalı döngü için belirlenen ayar noktasına dayanır. Bkz. şek. 20
ve 21.
Şekil 20 Dahili PI kontrolörü tarafından kontrol edilen hidrofor
sistemi (kapalı döngü)
Şekil 21 Kapalı döngü düzenleme eğrisi
İşletim panelinden ayarlama
• Çalıştırma > Diğer ayarlar > Kontrol modu > Kapalı döngü.
Ayar noktasını belirleyin. Bkz. bölüm 8.5.4 Alternatif ayar
noktaları (2.1.3) ve 8.5.1 Çalıştırma (2).
Açık döngü
Açık döngü kontrol modunda, pompa sabit hızda çalışır. Pompa
hızı, kullanıcı tarafından ayarlanan performans ile hesaplanır
(% 0-100). Yüzde olarak gösterilen pompa performansı debi ile
orantılıdır.
Açık döngü kontrol modu genellikle, harici bir sinyal vasıtasıyla
performansı kontrol eden harici bir kontrolör tarafından sistem
kontrol edildiğinde kullanılır. Harici kontrolöre örnek olarak, MPC
sistemine bağlı bir bina yönetim sistemi verilebilir. Bu gibi
durumlarda Hydro MPC bir aktüatör gibi çalışır. Bkz. şek. 22 ve
23.
Şekil 22 Harici kontrolör içeren hidrofor sistemi (açık döngü)
Şekil 23 Açık döngü düzenleme eğrisi
Şekil 24 Açık döngüdeki MPC-E'nin düzenleme eğrisi
TM03 2231 3905TM03 2390 4105
P [bar]
Süre [sn.]
Ayar noktası
TM03 2232 3905TM03 2391 3607TM03 9977 4807
0
5
Harici kontrolörden giriş
[%]
Debi [m
3
/sa]
10050 70.75
25
50
75
100
86.6
Debi [m
3
/sa]
Harici kontrolörden
giriş [%]
1. pompa
4. pompa
3. pompa
Debi
2. pompa
