Grundfos Control MPC 2000 Series User Manual

Türkçe (TR)
326

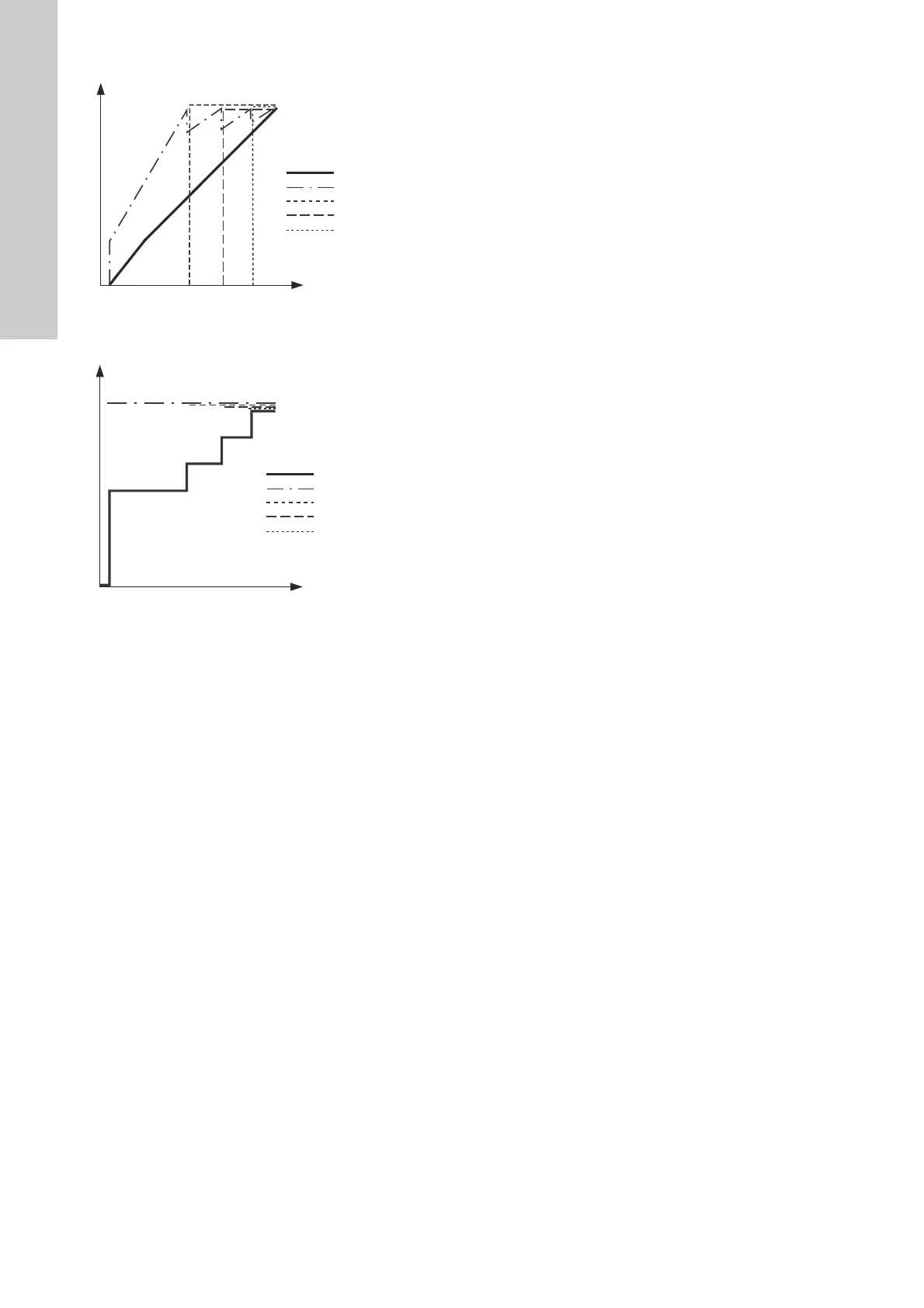

Şekil 25 Açık döngüdeki MPC-F sisteminin düzenleme eğrisi
Şekil 26 Açık döngüdeki MPC-S sisteminin düzenleme eğrisi
Ayar aralığı
Bu ayarlar, açık döngüyle bağlantılı olarak yapılmalıdır:
• Açık döngü
• Ayar noktası 1'i, açık döngüyü seç
• Harici ayar noktası etkisi
•Normal.
İşletim panelinden ayarlama
Sistemi kontrol etmek üzere harici bir kontrol kaynağı ayarlamak
için aşağıdakileri uygulayın:
• Çalıştırma > Diğer ayarlar > Kontrol modu.
• Seçim yapın: Açık döngü.
1. [Geri] tuşuna 2 kez basın.
2. Seçim yapın: Durdur
3. % 100'e ayarlayın: Ayar noktası 1'i, açık döngüyü seç.
4. Ayarlar > Ana kontrolör > Harici ayar noktası etkisi > Analog
giriş ayarlarına git.
5. Analog giriş ve aralığı seçin.
6. Seçim yapın:
• Ölçülen giriş değeri. 4.3.8.1.1 ekranı görülür.
• Seçim yapın: % 0-100 sinyal.
7. [Geri] tuşuna basın.
8. Minimum ve maksimum sensör değerlerini belirleyin.
9. [Geri] tuşuna 2 kez basın.
10. Seçim yapın:
• Giriş değerini etkileyenler:
• % 0-100 sinyal.
11. Basın.
12. Seçim yapın: Etki işlevini ayarla. Ayrıca bkz. bölüm 8.7.6 Etki
işlevini ayarlama (4.1.3.2).
13. Nokta sayısını belirleyin.
14. 1. nokta için ayarlayın:
• Harici giriş değeri
• Ayar noktasını şu değere düşürür
15. Tüm seçili noktalar için 14. adımı tekrarlayın.
16. [Geri] tuşuna basın.
17. Saniye olarak belirleyin: Filtreleme süresi.
18. Seçim yapın: Etkinleştirildi.
19. [Geri] tuşuna 2 kez basın.
20. Seçim yapın:
• Çalıştırma
•Normal.
Hidrofor sistemi artık harici bir kontrolör ile kontrol edilebilir.
Fabrika ayarı
Kapalı döngü.
TM03 9975 4807TM03 9974 4807
10050 70.75
25
50
75
100
86.6
Debi [m
3
/sa]
Harici kontrolörden
giriş [%]
1. pompa
4. pompa
3. pompa
Debi
2. pompa
10050 70.75
25
50
75
100
86.6
Debi [m
3
/sa]
Harici kontrolörden
giriş [%]
1. pompa
4. pompa
3. pompa
Debi
2. pompa
