Grundfos Control MPC 2000 Series User Manual

中文 (CN)
399

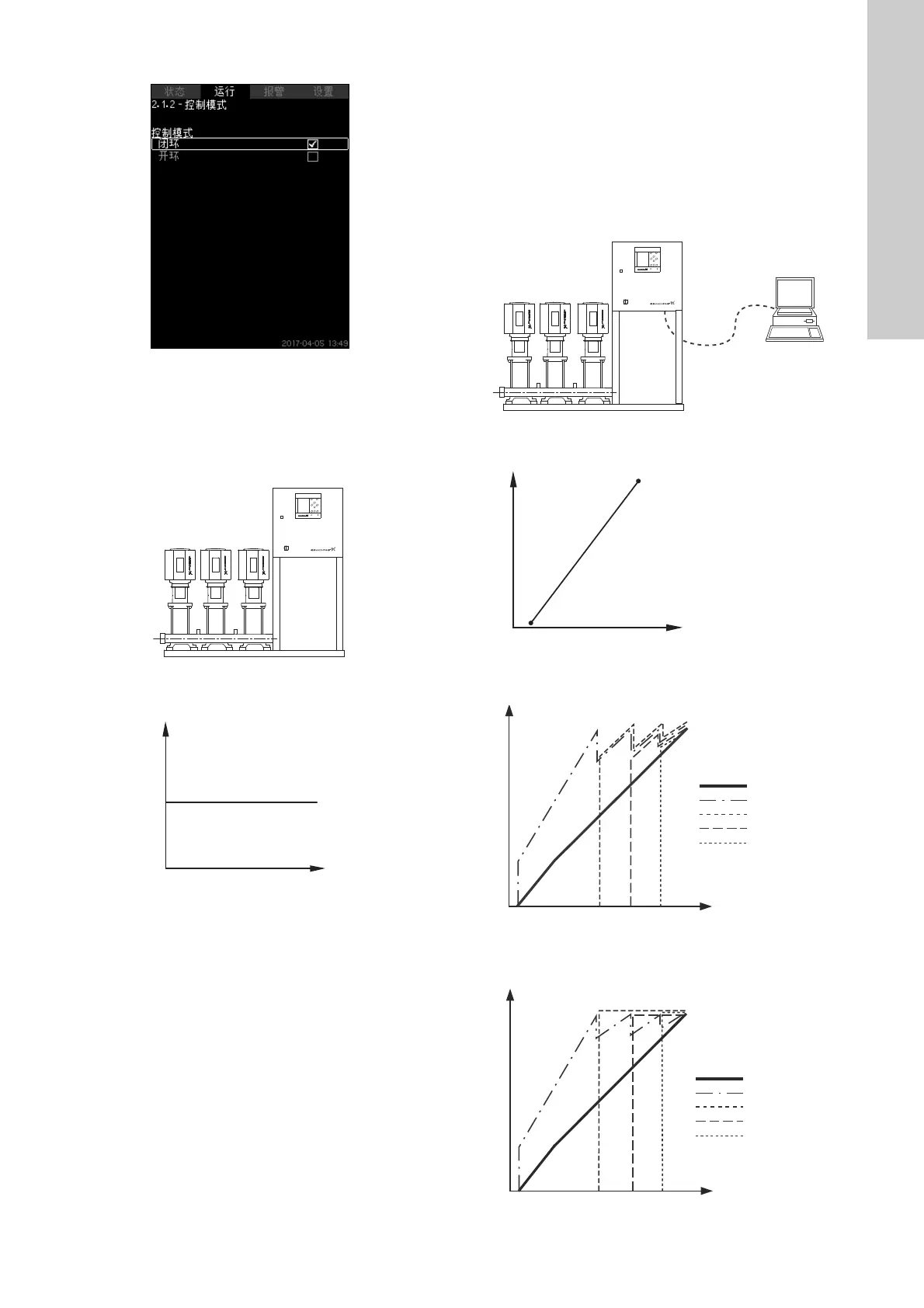

8.5.3 控制模式 (2.1.2)
图 19 控制模式
描述
有两种控制模式可选：闭环和开环。
闭环
"闭环"为标准控制模式，此时内置的PI控制器保证系统达到并维持选
定的设定值。运行能力是基于为闭环设置的设定值。见图20和21。
图 20 机组系统由内置的PI控制器 （闭环）控制。
图 21 闭环的调节曲线
通过操作面板进行设置
• 运行 > 继续设置 > 控制模式 > 闭环.
设置设定值。见章节
8.5.4 替代设定值 (2.1.3) 和 8.5.1 运行 (2) 。
开环
在开环控制中，水泵以一个固定速度运行。泵的运行速度可以从用
户设置的运行参数计算得出 (0-100 %)。以百分数表示的水泵运行
参数与流量成比例。
开环控制模式通常用于系统受外部控制器控制时。外部控制器通过
一个外部信号来控制工作性能。外部控制器可作为与MPC系统连接
的楼宇管理系统。在此情况下MPC就像一个执行器。见图22和23。
图 22 配置外部控制器 （开环）的机组系统。
图 23 开环的调节曲线
图 24 开环中的MPC-E系统调节曲线
图 25 开环中的MPC-F系统调节曲线
TM03 2231 3905TM03 2390 4105
压力[巴]
时间 [s]
设定点
TM03 2232 3905TM03 2391 3607TM03 9977 4807TM03 9975 4807
0
5
从外部控制器来的输入
[%]
流量 [m
3
/h]
10050 70.75
25
50
75
100
86.6
流量 [m
3
/h]
从外部控制器来的输
入 [%]
泵 1
泵 4
泵 3
流量
泵 2
10050 70.75
25
50
75
100
86.6
流量 [m
3
/h]
从外部控制器来的输
入 [%]
泵 1
泵 4
泵 3
流量
泵 2
