图 26 开环中的MPC-S系统调节曲线
设置范围
这些设置必须与开环共同执行：
• 开环
• 设置设定值 1, 开环
• 设定值外部影响因素
• 正常.
通过操作面板进行设置
按照以下步骤进行外部控制源的设置：
• 运行 > 继续设置 > 控制模式.
• 选择： 开环.
1. 按[返回]2下。
2. 选择： 停机
3. 设置为100 %： 设置设定值 1, 开环.
4. 设置 > 主控器 > 设定值外部影响因素 > 进入模拟输入的设置.
5. 选择模拟输入和范围。
6. 选择：
• 实测输入值.出现画面4.3.8.1.1。
• 选择： 0-100 % 信号.
7. 按[返回]。
8. 选择传感器的最小值和最大值。
9. 按[返回]2下。
10. 选择：
• 输入设定值影响因素
• 0-100 % 信号.
11. 按下。
12. 选择： 设置影响功能.另请参见章节
8.7.6 设置影响功能
(4.1.3.2)
。
13. 设置点的数量。
14. 为点1而设置：
• 外部输入值
• 降低设定值到
15. 对所有选定的点重复步骤14。
16. 按[返回]。
17. 设为秒数： 滤波时间.
18. 选择： 启用.
19. 按[返回]2下。
20. 选择：
• 运行
• 正常.
机组系统现在可由一个外部控制器控制。
出厂设置
闭环.
8.5.4 替代设定值 (2.1.3)

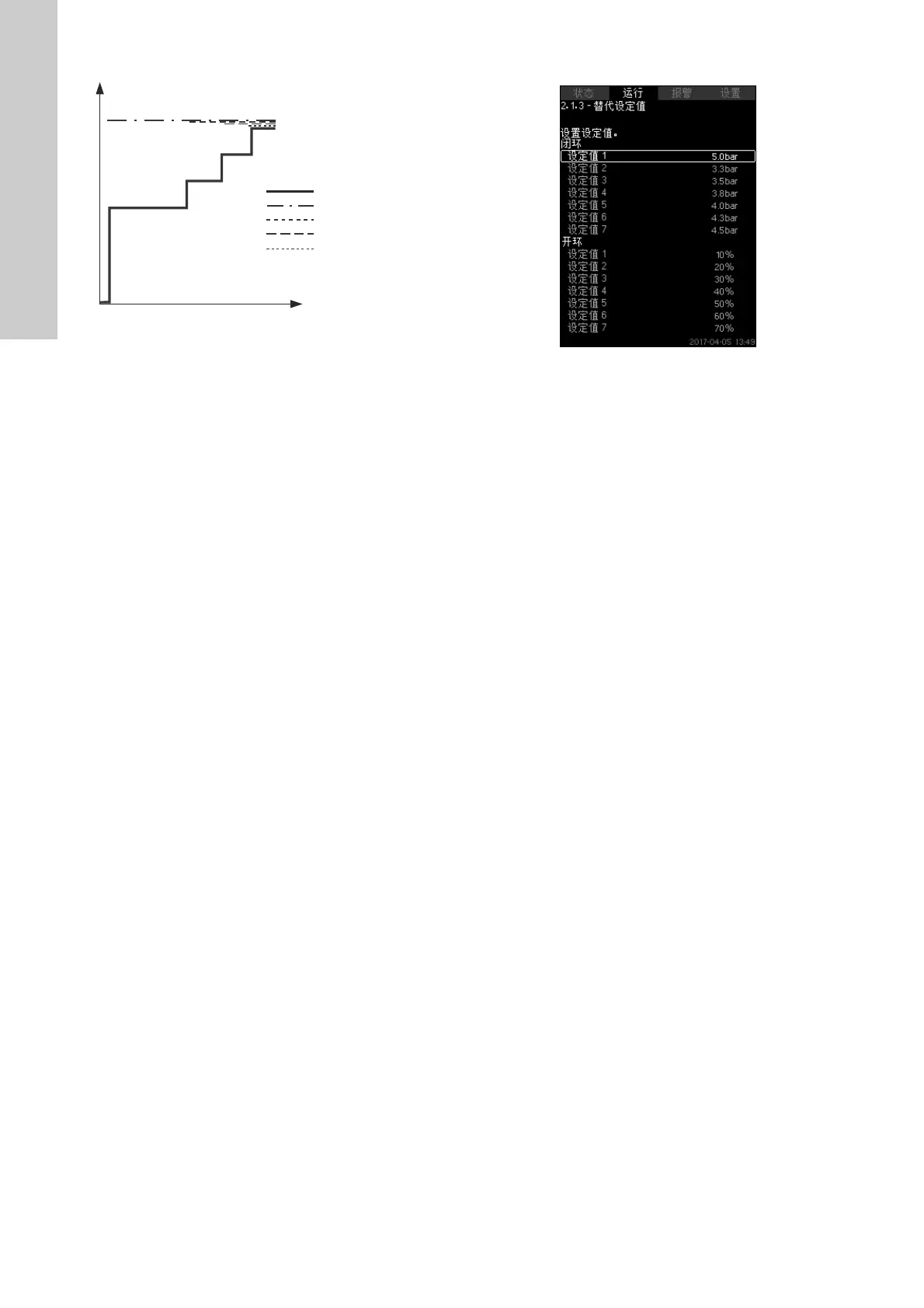

图 27 替代设定值
描述
除基本的设定值1 （在菜单"运行"中的画面2中显示）外，还可为闭
环控制模式设置六个替代设定值。此外，您可以为开环控制模式设
置七个设定值。
可通过外部触点激活一个替代设定值。见章节
8.7.3 替代设定值
(4.1.2)
和
8.7.4 替代设定值 2-7 (4.1.2.1 - 4.1.2.7)
。
设置范围
闭环控制模式的设定值设置范围取决于主传感器的范围。见章节
8.7.7 主传感器 (4.1.4)
。
在开环控制模式中，设定范围为0-100 %。
通过操作面板进行设置
• 运行 > 继续设置 > 替代设定值.
设置设定值。
出厂设置
闭环控制模式的设定值1是适用于所选系统的数值。
用于闭环控制模式的替代设定值为3巴。
所有其它用于开环控制模式的设定值为70 %。
TM03 9974 4807
流量 [m
3
/h]
从外部控制器来的输
入 [%]
泵 1
泵 4
泵 3
流量
泵 2
