10
ein. In diesem Fach kann beim Transportieren des
Gerates das Netzkabel untergebracht werden.
Bevor Sie thr Gerat nach Anstecken der Netzkabel-"
kupplung an die Steckdese anschlieBen, ist zu
prifen, ob Spannung und Stromart in ihrer Woh-
nung mit den Angaben des Typenschildes und der
Einstellung des Gerates ibereinstimmen. Das
Typenschiid befindet sich am Boden des Gerates.
Bei der ersten Inbetriebnahme richten Sie sich bitte
nach den Angaben auf der Verpackung.
Soll das Gerat an anderer Spannung oder Frequenz
betrieben werden, beachten Sie bitte erst Seite 36.

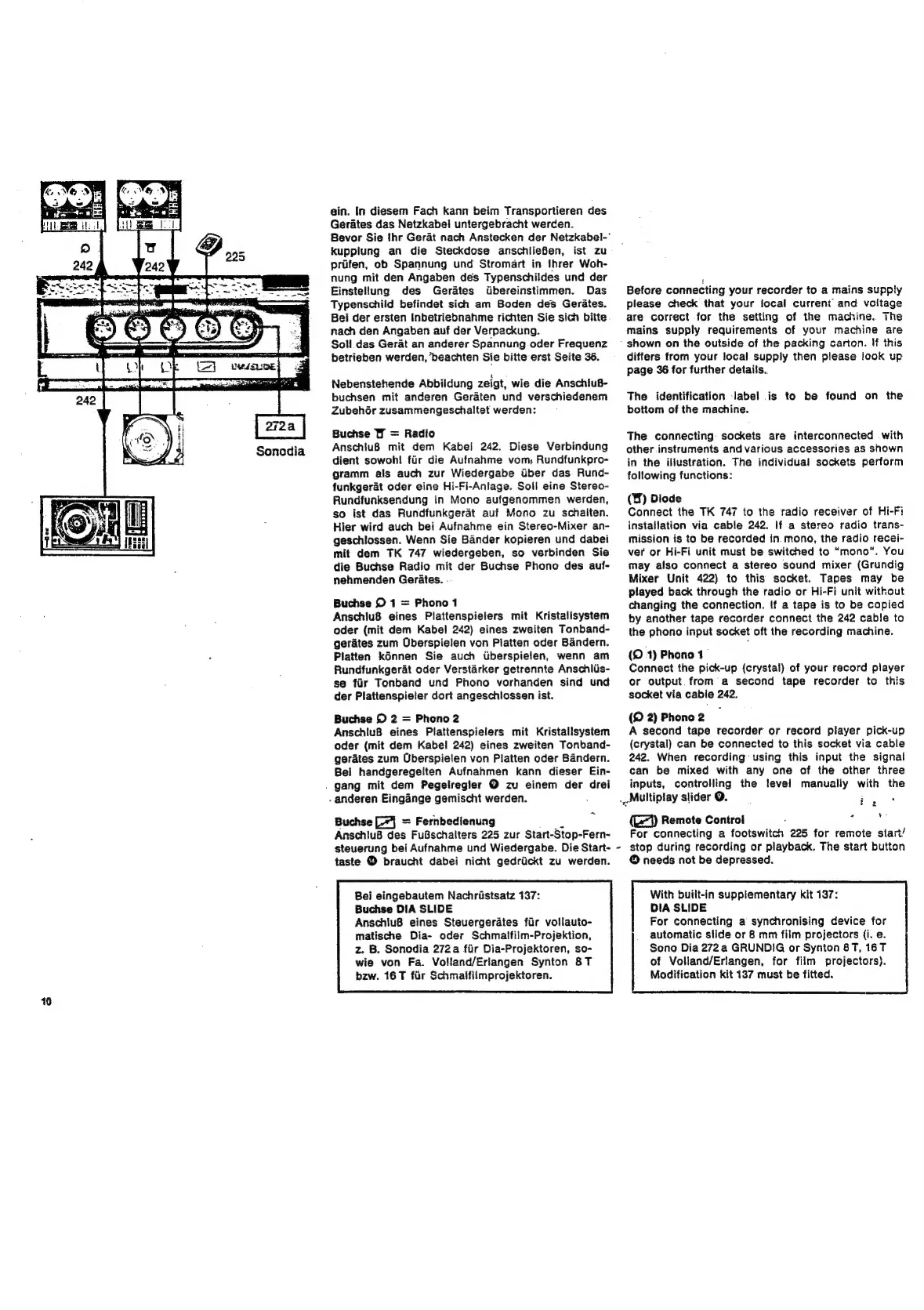

Nebenstehende Abbildung zeigt, wie die AnschluB-
buchsen mit anderen Geraten und verschiedenem
Zubehér zusammengeschaltet werden:
Buchse & = Radio
AnschluB mit dem Kabel 242. Diese Verbindung
dient sowohl! fiir die Aufnahme vom: Rundfunkpro-
gramm ais auch zur Wiedergabe iber das Rund-
funkgerat oder eine Hi-Fi-Antage. Soll eine Stereo-
Rundfunksendung in Mono aufgenommen werden,
so ist das Rundfunkgerat auf Mono zu schalten.
Hier wird auch bei Aufnahme ein Stereo-Mixer an-
geschlossen. Wenn Sie Bander kopieren und dabei
mit dem TK 747 wiedergeben, so verbinden Sie
die Buchse Radio mit der Buchse Phono des auf-
nehmenden Gerates.
Buchse © 1 = Phono 1
Anschlu8 eines Plattenspielers mit Kristallsystem
oder (mit dem Kabel 242) eines zweiten Tonband-
gerates zum Oberspielen von Platten oder Bandern.
Platten k6nnen Sie auch itberspielen, wenn am
Rundfunkgerat oder Verstarker getrennte Anschlis-
se fir Tonband und Phono vorhanden sind und
der Plattenspieler dort angeschlossen ist.
Buchse 9 2 = Phono 2
AnschluB eines Plattenspielers mit Kristallsystem
oder (mit dem Kabel 242) eines zweiten Tonband-
gerates zum Uberspielen von Platten oder Bandern.
Bei handgeregelten Aufnahmen kann dieser Ein-
gang mit dem Pegelregler O zu einem der drei
- anderen Eingange gemischt werden.
a
Buchse [7] = Fernbedienung 3
AnschluB des FuBschalters 225 zur Start-Stop-Fern-
steuerung bei Aufnahme und Wiedergabe. Die Start- -
taste @ braucht dabei nicht gedriickt zu werden.
Bei eingebautem Nachristsatz 137:
Buchse DIA SLIDE
AnschiuB eines Steuvergerates fir vollauto-
matische Dia- oder Schmalfilm-Projektion,
z. B. Sonodia 272 a fiir Dia-Projektoren, so-
wie von Fa. Volland/Erlangen Synton 8 T
bzw. 16 T fir Schmaifiimprojektoren.
_Multiplay slider Q.
Before connecting your recorder to a mains supply
please check that your focal current and voltage
are correct for the setting of the machine. The
mains supply requirements of your machine are
shown on the outside of the packing carton. If this
differs from your local supply then please look up
page 36 for further details.
The identification label is to be found on the
bottom of the machine.
The connecting sockets are interconnected with
other instruments and various accessories as shown
in the illustration. The individual sockets perform
following functions:
(%) Diode
Connect the TK 747 to the radio receiver of Hi-Fi
instalation via cable 242. If a stereo radio trans-
mission is to be recorded in. mono, the radio recei-
ver or Hi-Fi unit must be switched to “mono“. You
may also connect a stereo sound mixer (Grundig
Mixer Unit 422) to this socket. Tapes may be
played back through the radio or Hi-Fi unit without
changing the connection. lf a tape is to be copied
by another tape recorder connect the 242 cable to
the phono input socket oft the recording machine.
(O 1) Phono 1°
Connect the pick-up (crystal) of your record player
or output from’ a second tape recorder to this
socket via cable 242.
(9 2) Phono 2
A second tape recorder or record player pick-up
(crystal) can be connected to this socket via cable
242. When recording: using this input the signal
can be mixed with any one of the other three
inputs, controlling the level manually with the
Fos
(1) Remote Control . an Ve.
For connecting a footswitch 225 for remote start/
stop during recording or playback. The start button
@ needs not be depressed.
With built-in supplementary kit 137:
DIA SLIDE
For connecting a synchronising device for
automatic slide or 8 mm film projectors (i. e.
Sono Dia 272 a GRUNDIG or Synton 8T, 16 T
of Volland/Erlangen, for film projectors}.
Modification kit 137 must be fitted.
