3 Technische Daten
3.1 Steuergerät
Lagertemperatur -5°C bis +60°C (+23°F bis +140°F),
trocken, staubfrei
Betriebstemperatur +10°C bis +40°C (+50°F bis +104°F)
Relative Luftfeuchte 20% – 80 % nicht kondensierend
Netzanschluss 110 – 240V AC 50/60 Hz, 100 W
Druckluftanschluss min. 4 Bar (72 PSI), max. 6 Bar (116 PSI)
Qualität
Wenn die erforderliche Qualität nicht erreicht
wird, ist ein LOCTITE
®
-Druckluftfilter/-regler
97120 zu installieren
Gefiltert 10 µm, ölfrei, nicht kondensierend
Zubehör Art.-Nr. 88649
Schlauchgröße, Druckluftanschluss
Außendurchmesser.
6 mm
Schlauchgröße zum Produkttank
Außendurchmesser.
6 mm
Gewicht ~ 2,3 kg

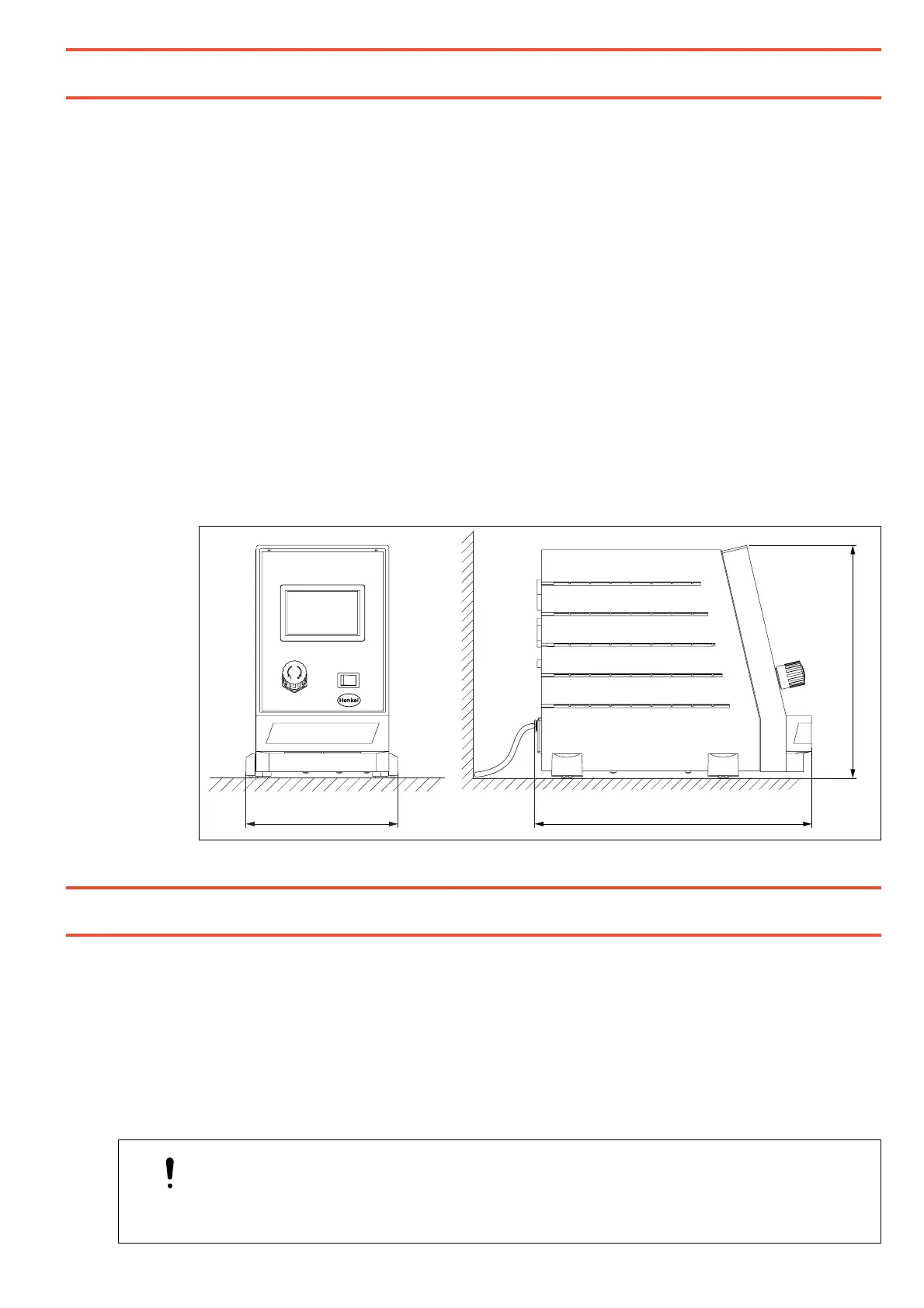

3.2 Platzbedarf
4 Installation
4.1 Umgebungs- und Betriebsbedingungen
–
Im typischen Fall sollte der Druckluftschlauch nicht
länger als 2 m sein
.
– Druckluftschläuche nicht knicken.
– Alle Anschlüsse sorgfältig festziehen.
– Nur für die Verwendung im Innenbereich und nicht in explosionsgeschützten Räumen.
– Nur zur Verwendung in trockenen Räumen ohne besondere Staubquellen.
4.2 Anschließen
Achtung!
Das Gerät sollte ausgeschaltet sein, wenn die elektrische Verbindung zur Dosierpumpe
„Pump“ an- und abgesteckt wird. Die Produktzuführung muss komplett druckfrei sein, bevor
Verschraubungen geöffnet werden.
+0.05
-0.10
+0.05
-0.10
~ 150 mm
~ 6
"
~ 270 mm
~ 10.6
"
~ 230 mm
~ 9
"
Freiraum
ca. 150 mm
Clearance
ca. 6 inch
EQ RC15 Pump Controller
