Anhang
8.1

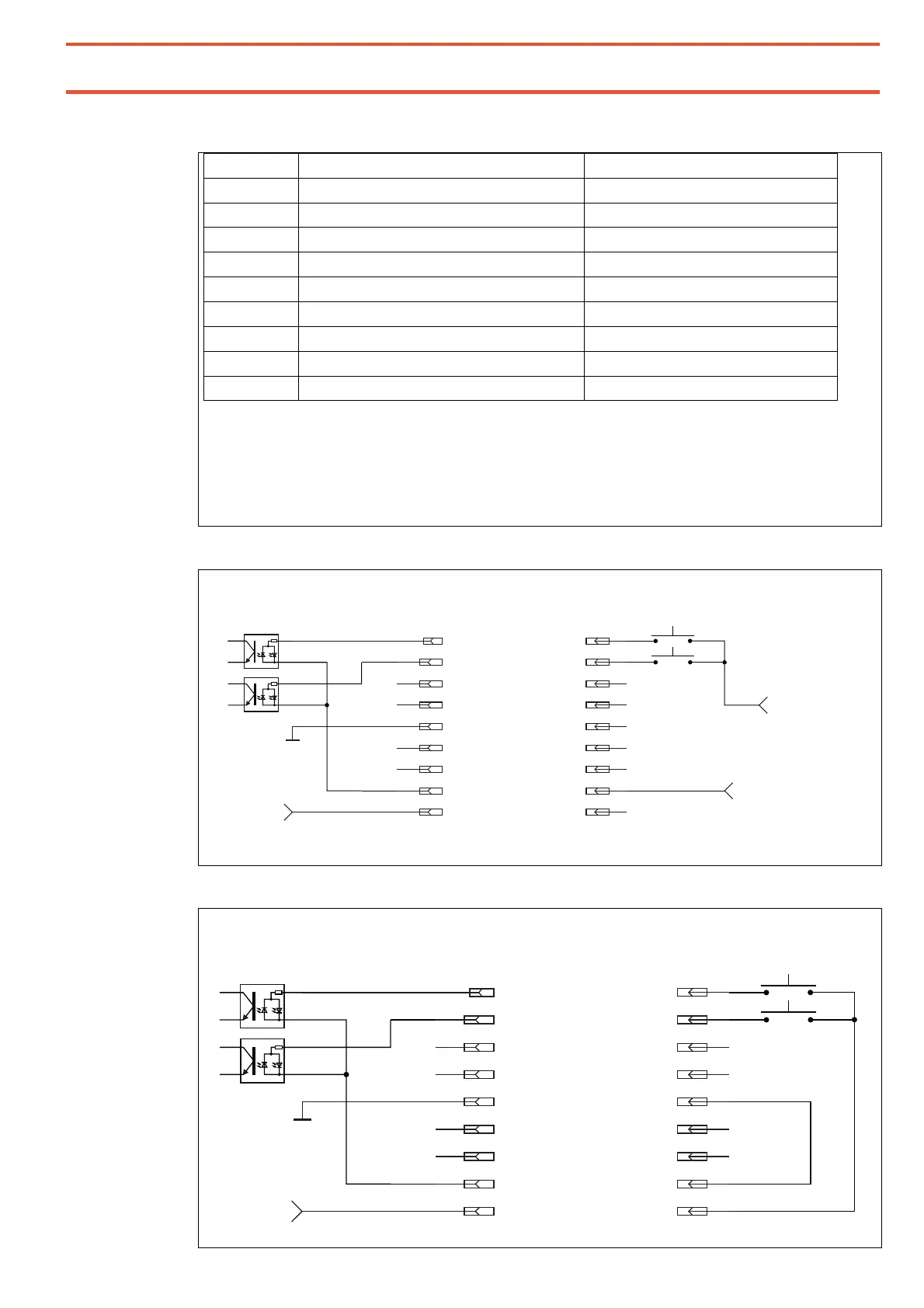

Schnittstelle XS1 START
Pin Nr: Funktion Zusatz
1 Eingang Start X Optokoppler Eingang
2 Eingang Start Y Optokoppler Eingang
3
4
5 Ausgang interne Masse
6
7
8 Eingang Potential für alle Optokopplereingänge
9 Ausgang interne +24V
Pin 5 und 9 dienen zur Abfrage von Tastern, Schalter etc.
Die interne Spannungsversorgung darf mit maximal 50 mA belastet werden. Keinesfalls an diese
Ausgänge Spannungen anlegen!
Die Optokoppler Eingänge können mit +24 V oder wahlweise mit Masse beschaltet werden. Das
entsprechende Gegepotential wird für alle Eingänge dieser Schnittstelle gemeinsam an Pin 8
angeschlossen.
Schaltbeispiel: RC15 mit externer Spannung starten
Schaltbeispiel: RC15 mit Tastern oder Relaisausgängen starten
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
+24VDC,
50 mA
+24VDC Ausgang
Start X
Start Y
Masse Ausgang
Gemeinsames
Potential-Eingänge
Masse
RC15 DC Drive
Controller Eingänge
SPS / Roboter
Ausgänge
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
+24VDC,
50 mA
+24VDC, 20 mA
+0VDC
RC15 DC Drive
Controller Eingänge
SPS / Roboter
Ausgänge
Start X
Start Y
Masse
Niemals externe 24VDC an Pin 5 und Pin 9 anschließen!
Gemeinsames
Potential-Eingänge
