Henkel LOCTITE EQ RC15 - Schnittstelle XS2 Tank

30
8 Anhang

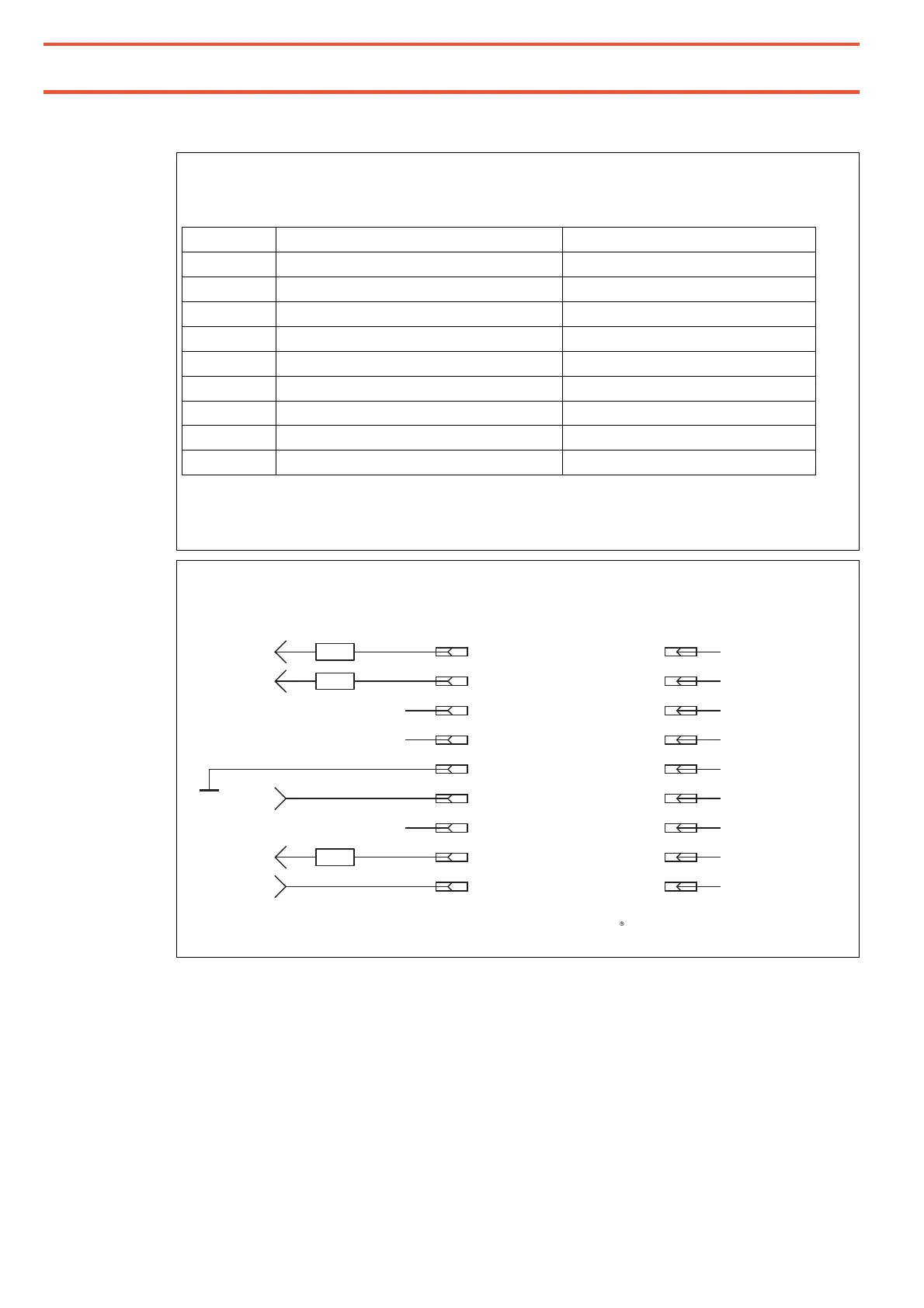

8.2 Schnittstelle XS2 Tank
An diese Schnittstelle dürfen nur die von LOCTITE vorgesehenen Tanks und
Produktversorgungsgeräte betrieben werden!
Pin Nr: Funktion Zusatz
1 Eingang „Nachfüllen“ Signal nicht galvanisch getrennt
2 Eingang „Leer“ Signal
3
4
5 Ausgang interne Masse
6 Ausgang Tankventil
7
8 Eingang Tank Erkennung
9 Ausgang interne +24V
Pin 5 und 9 dienen zur Versorgung der Tankelektronik.
Die interne Spannungsversorgung darf mit maximal 100 mA belastet werden. Keinesfalls an
diese Ausgänge Spannungen anlegen!
RC15 DC Drive Controller
Produkttank 97106
Produkttank 97108
1
2
3
4
5
6
7
8
9
1
2
3
4
5
6
7
8
9
Tank nachfüllen
Tank leer
0VDC
Tankventil
Tankerkennung
Versorgung Ausgang
interne Masse
+24VDC,
50 mA
Nur orginal Loctite Produktversorgungen anschließen!
