8.3 Interface XS10 Übergeordnete Steuerung
Pin Nr: Funktion Zusatz
1 Ausgang: Gerät dosierbereit Optokoppler Ausgang
2 Reserviert, Nicht belegen!
3 Ausgang: Fehler Optokoppler Ausgang
4 Reserviert, Nicht belegen!
5 Eingang Start X Optokoppler Eingang
6 Eingang Start Y Optokoppler Eingang
7
8 Ausgang interne Masse
9 Eingang: Potential für alle Ausgänge
10 Eingang: Fehler zurücksetzen Optokoppler Eingang
11 Eingang Start Z Optokoppler Eingang
12 Ausgang: Tank nachfüllen Optokoppler Ausgang
13 Ausgang: Tank leer Optokoppler Ausgang
14 Eingang: Potential für alle Optokopplereingänge
15 Ausgang: interne +24V Vers.
Pin 8 und 15 dienen zur Abfrage von Tastern, Schalter etc.
Die interne Spannungsversorgung an Pin 8 und 15 dient zur Abfrage von Tastern oder externen
Kontakten. Sie darf mit maximal 50 mA belastet werden. Keinesfalls an diese Ausgänge
Spannungen anlegen!
Die Optokoppler Eingänge können mit +24 V oder wahlweise mit Masse beschaltet werden. Das
entsprechende Gegepotential wird für alle Eingänge dieser Schnittstelle gemeinsam an Pin 14
angeschlossen.
Die Optokoppler Ausgänge können zur Abfrage mit interner oder externer (5- 24 V DC) Spannung
versorgt werden. Sie schalten das an Pin 9 angelegte Potential durch
(max. 50 mA).

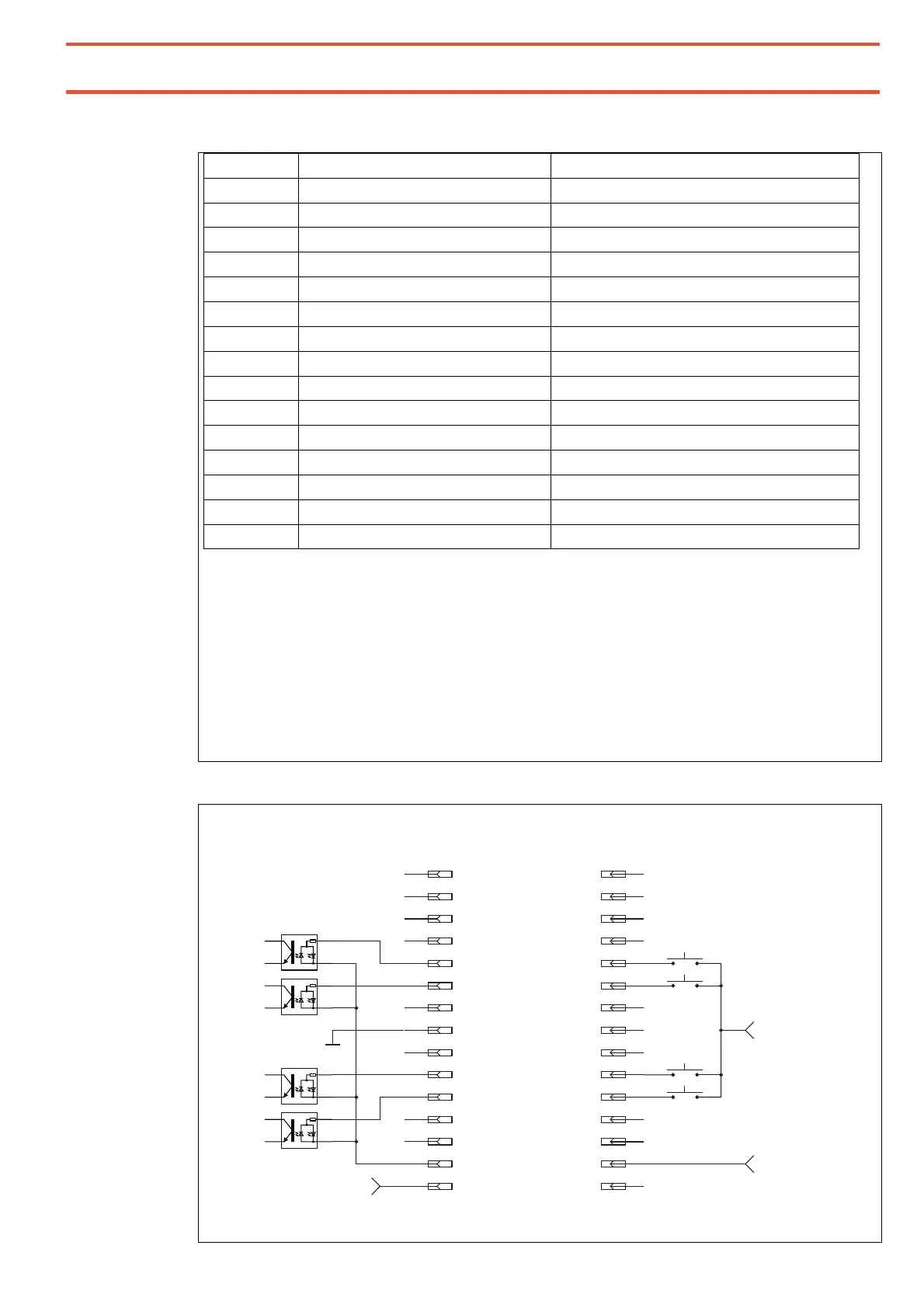

Schaltbeispiel: Externe Spannung für „plus-schaltende“ Ausgänge
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
+24VDC,
50 mA
interne Masse
externe
+24VDC
Start X
Start Y
Start Z
Rücksetzen
Rücksetzen Fehler
RC15 DC Drive
Controller Eingänge
SPS / Roboter
Ausgänge
Start X
Start Y
Start Z
Masse Ausgang
externe Masse
Nicht belegen!
Nicht belegen!
Niemals externe 24VDC an Pin 15 anschließen!
Gemeinsames
Potential-Eingänge
