Einstellen
5.3
Inbetriebnehmen
Gerät auspacken, auf Unversehrtheit und Vollständigkeit aller Beipackteile prüfen, und auf einer
ebenen Fläche aufstellen.
Am Einsatzort kann das Gerät über zwei mittig im Bodenblech eingepresste M4 Gewindebuchsen
(Abstand 170mm) zusätzlich noch fixiert werden.
Weitere Komponenten des Systems (außer der volumetrischen Pumpe alle optional).
Volumetrische Pumpe (PUMP)
Fußschalter (XS1)
Produkttank (XS2)
Rotorspray (XS18)
auspacken, laut den beiliegenden Bedienungsanleitungen montieren und mit den beiliegenden
Kabeln an das Steuergerät anschließen.
Eine Verbindung zu einer übergeordneten SPS Steuerung wird über XS10 hergestellt.
Druckluftversorgung an das Steuergerät anschließen, (P IN) und die geregelte
Luft (P OUT) weiter zum Produkttank führen.
Die Produktleitung vom Tank zur Dosierpumpe laut den Hinweisen in den
Bedienungsanleitungen montieren. Die Leitung soll, speziell bei höherviskosen Medien möglichst
kurz sein, um Druckverluste und Totvolumen gering zu halten.
Produktgebinde in den Tank stellen und Tankdeckel schließen. Bitte beachten Sie die Hinweise
hierzu in der Bedienungsanleitung des eingesetzten Produkttanks.
Das Steuergerät über das beiliegende Netzkabel ans Stromnetz anschließen und einschalten.

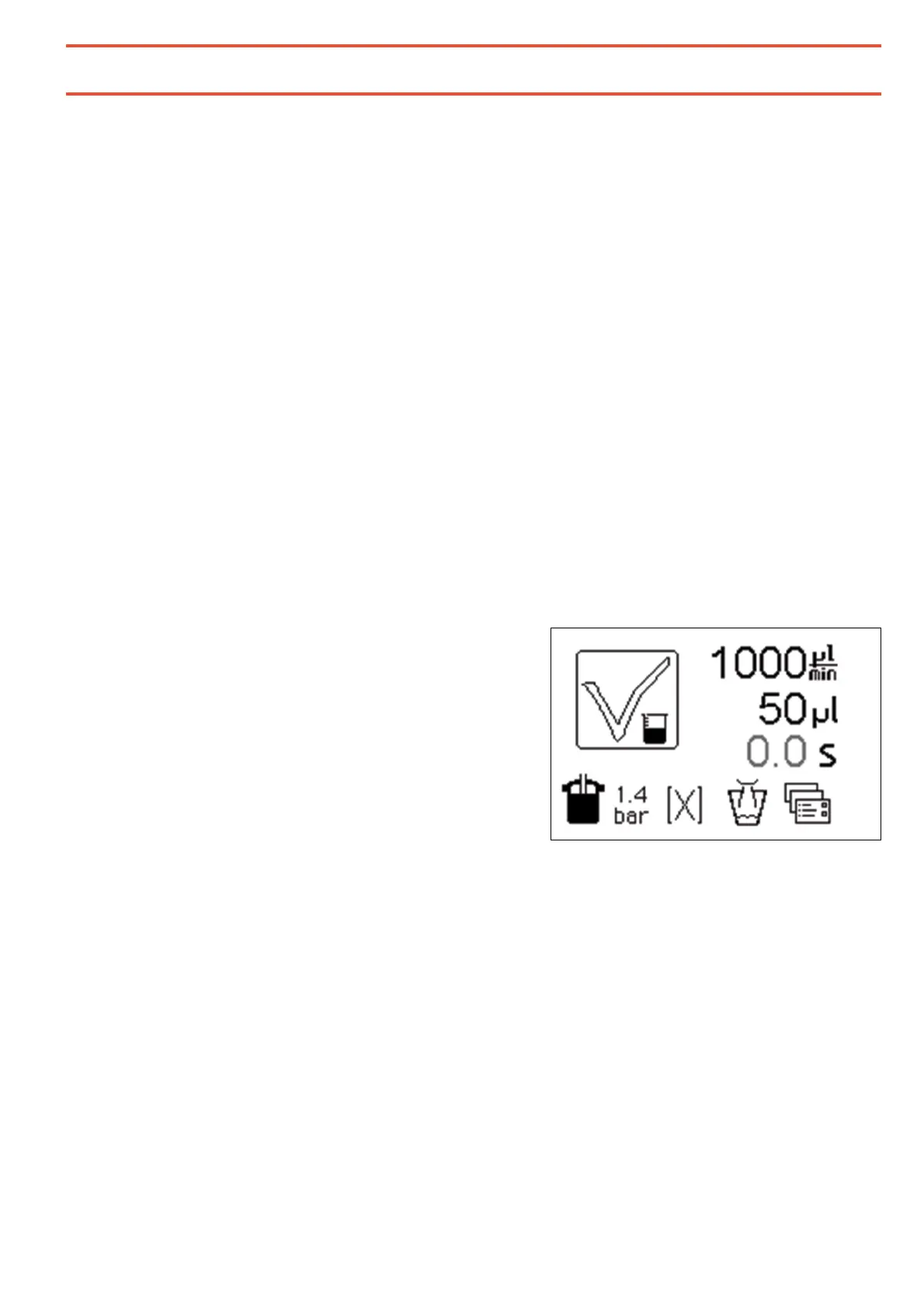

Das Display zeigt die werksseitige Einstellung.
Ein Produkttank ist angeschlossen und befüllt.
Jetzt wird der benötigte Dosierdruck mit dem
Druckregler auf der Gerätefront eingestellt,
bei niedrigen Viskositäten genügt ca. 0.5 bis 1
bar.
Jetzt kann die Produktleitung entlüftet werden, wie im Handbuch zur Dosierpumpe beschrieben.
