1. Instrumentierung
2. Lenkerabdeckung
3. Bremsgriff
4. Tragegurt
5. Scheinwerfer
6. Reifen
7. Gabel
8. Radreflektor
9. Scheibenbremsscheibe
10. Scheibenbremse
11. Batterie
12. Pedale
13. Getriebeplatte
14. Kette
15. Schaltwerk
16. Motor
17. Sitzrohrschelle
18. Rücklicht
19. Sitzrohr
20. Sitzpolster

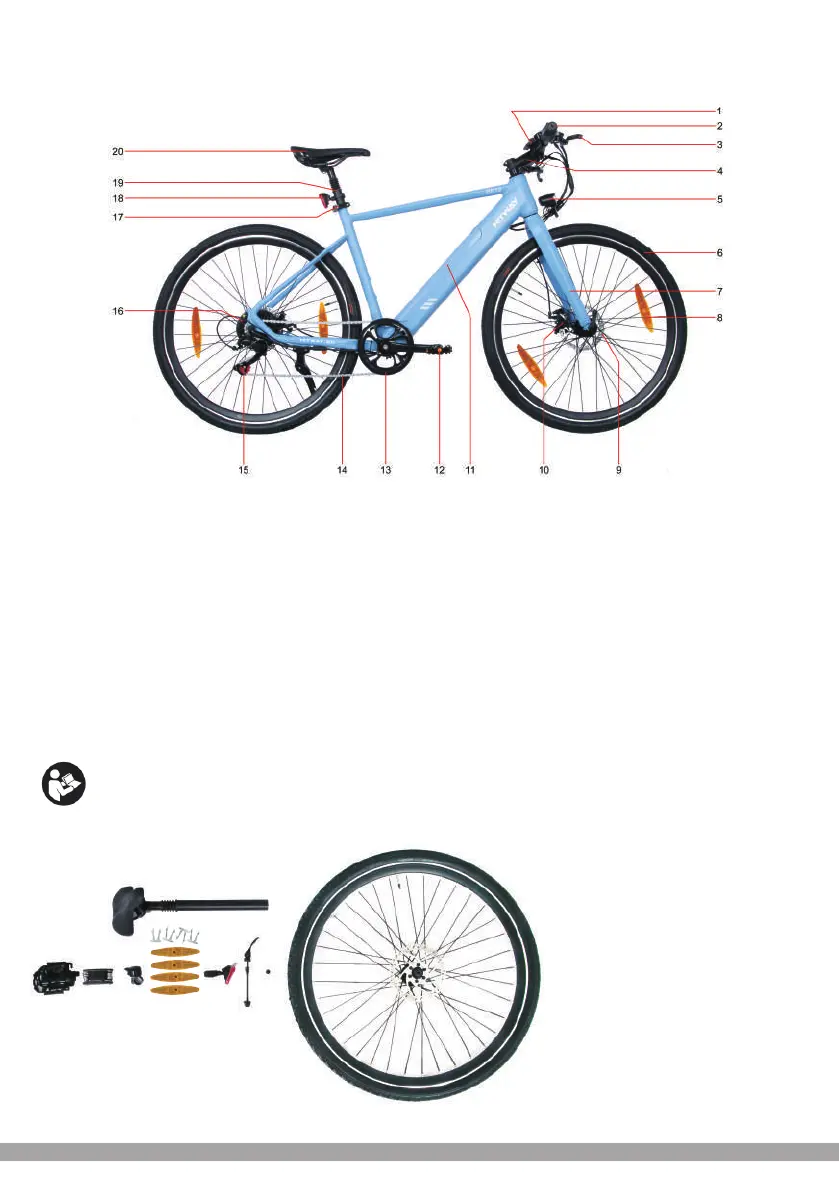

Abbildung 1 (Gesamtfahrzeugdiagramm)
PRODUKTFUNKTIONSDIAGRAMM
Hinweis: Das Produkt-Upgrade kann dazu führen, dass das tatsächliche Produkt, das Sie erhalten, von dem
Muster auf dem Foto abweicht. Machen Sie sich keine Sorgen, die spezifischen Funktionen sind dieselben
und beeinträchtigen Ihre normale Verwendung nicht.
Teil Beschreibung
Montageanleitung
1. Sattel und Sattelstütze
2. Pedale
3. 16 in 1 Werkzeug
4. Glocke
5. Speichenreflektor
6. Rücklicht
7. Schnellspannhebel
8. Staubschutzhaube
9. Vorderradnabe
BK19 Teile
