BA finishbalancer sd-10 – 9412 158
Auswuchten
0
0
0
24
22
23
25
1
23
4
4
4
2
Ist das Rad in vertikaler Richtung gut ausgewuchtet, wird in der
Regel ein kleiner Wert oder Null angezeigt. Ist im Rad eine dy-
namische Unwucht vorhanden, steigt die Anzeige, während
das Rad den Resonanzbereich der Radaufhängung durchläuft,
an. In diesem Falle den Anzeigewert beobachten, bis dieser

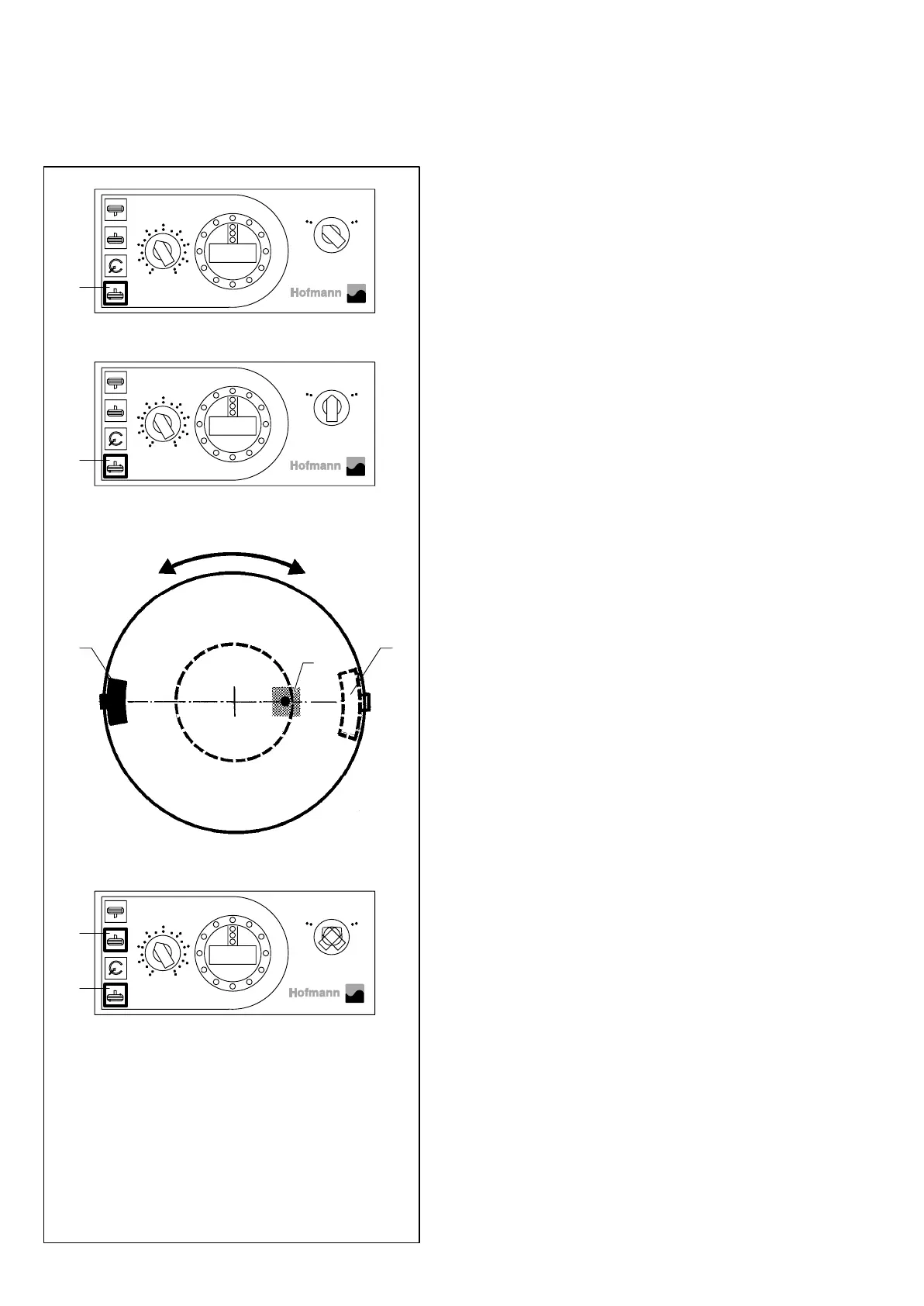

deutlich abfällt. In dieser Phase die Taste 4 loslassen, und das
Rad abbremsen. (Bremsvorgang wie in Bild 16).
• Den gleichen Meßvorgang in Rückwärtsrichtung wieder-
holen (Motorschalter umschalten – Bild 22).
• Das Rad abbremsen.
• Nach diesem Meßvorgang (das Rad muß stillstehen) die
Taste 4 nochmals drücken (Bild 23).
Aus den Meßwerten beider Meßvorgänge wird jetzt der Mittel-
wert von Unwuchtgröße und Unwuchtlage angezeigt.
• Das Rad in die ermittelte Richtung eindrehen, und den
Ausgleich entsprechend der Größenanzeige wie folgt
vornehmen:
• Das Ausgleichsgewicht in der Höhe der Radmitte gegen-
über dem Meßgeber (Bild 24, Pos. 1) an der äußeren
Radseite anbringen (Bild 24, Pos. 2), d. h. je nach Posi-
tionierung des Meßgebers vor oder hinter der Achse bei
3.00 oder 9.00 Uhr.
• Um eine neue statische Unwucht zu vermeiden, ein
zweites, etwa 20 % schwereres Ausgleichsgewicht ent-
gegengesetzt dem ersten an der inneren Radseite an-
bringen (Bild 24, Pos. 3).
Mit der als Zubehör lieferbaren Gewichtezange (Mat-Nr.
1940 610) sind die Gewichte entsprechend zuzuschnei-
den.
• Mit einem Kontrollauf mit Taste 2 prüfen, ob eine neue
statische Unwucht vorhanden ist (Bild 25).
• Kontrollauf der dynamischen Unwucht mit Taste 4 durch-
führen (Bild 25).
Hinweise:
Sind für den horizontalen Ausgleich größere Ausgleichsge-
wichte (über 40 g) erforderlich, sollte in vertikaler Richtung ge-
prüft werden, ob sich die beiden ”dynamischen” Ausgleichsge-
wichte ausreichend kompensieren und nicht etwa eine
statische Unwucht erzeugen. Beim Kontrollauf wird deshalb
zunächst mit der Taste 2 und dem entsprechenden Empfind-
lichkeitswert geprüft und eventuell korrigiert, bevor eine Über-
prüfung der dynamischen Auswuchtung mit der Taste 4 erfolgt.
Das Ausgleichsgewicht der horizontalen Auswuchtung kann
mit dem Ausgleichsgewicht der vertikalen Auswuchtung die
gleiche Lage haben oder direkt gegenüber liegen. Beide Ge-
wichte können zusammengefaßt werden, indem bei gleicher
Lage ein Gewicht, das der Summe beider entspricht, an glei-
cher Stelle angebracht wird. Bei gegenüberliegender Lage wird
das kleine Gewicht vom großen abgezogen und ein Gewicht in
der Restgröße an der Stelle eingesetzt, wo das große Gewicht
saß.
