Honeywell equIP Series Instruction Manual

Manuale di istruzioni - Italiano - IT
5Document 800-23093 Rev. A

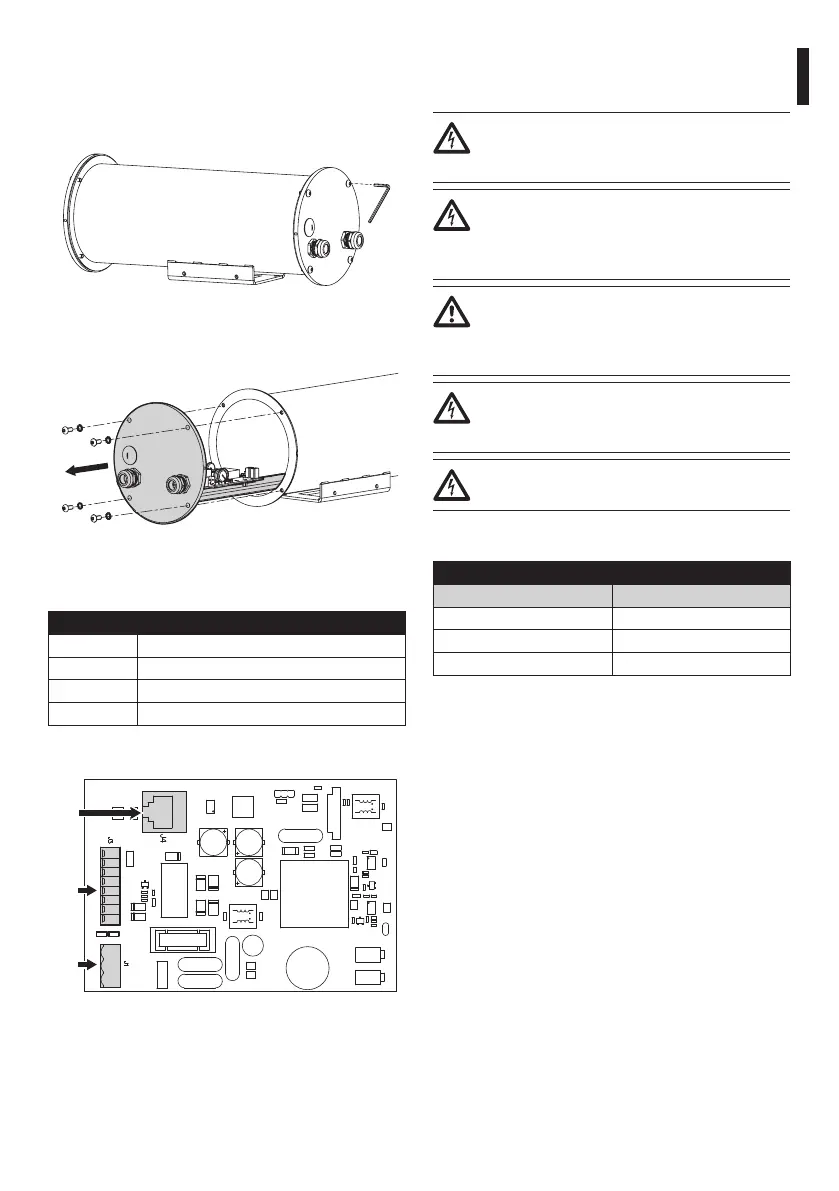

6 Installazione
6.1 Apertura della telecamera
Fig. 1
Fig. 2
6.2 Descrizione della scheda
DESCRIZIONE DELLA SCHEDA
Connettore Funzione
J1 Alimentazione della scheda
J3 Gestione I/O
J4 Interfaccia di rete
Tab. 1
J1
J3
J4
Fig. 3
6.3 Collegamento della linea di
alimentazione
Eseguire le connessioni elettriche in
assenza di alimentazione e con dispositivo
di sezionamento aperto.
All’atto dell’installazione controllare che
le caratteristiche di alimentazione fornite
dall’impianto corrispondano a quelle
richieste dal dispositivo.
Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne
il distacco accidentale a causa dello
stiramento.
Controllare che le fonti di alimentazione
ed i cavi di collegamento siano in grado di
sopportare il consumo del sistema.
Il collegamento non deve essere accessibile
all'operatore.
Collegare i cavi di alimentazione al morsetto J1 come
descritto in tabella.
COLLEGAMENTO DELLA LINEA DI ALIMENTAZIONE
Colore Morsetti
Denito dall'installatore N (Neutro)
Denito dall'installatore L (Fase)
Giallo/Verde GND
Tab. 2
6.4 Collegamento del cavo di rete
Ethernet
Collegare il connettore J4 della scheda connettori
secondaria tramite un cavo UTP di categoria 5E o
superiore.
