Manuel d’instructions - Français - FR
5Document 800-23093 Rev. A

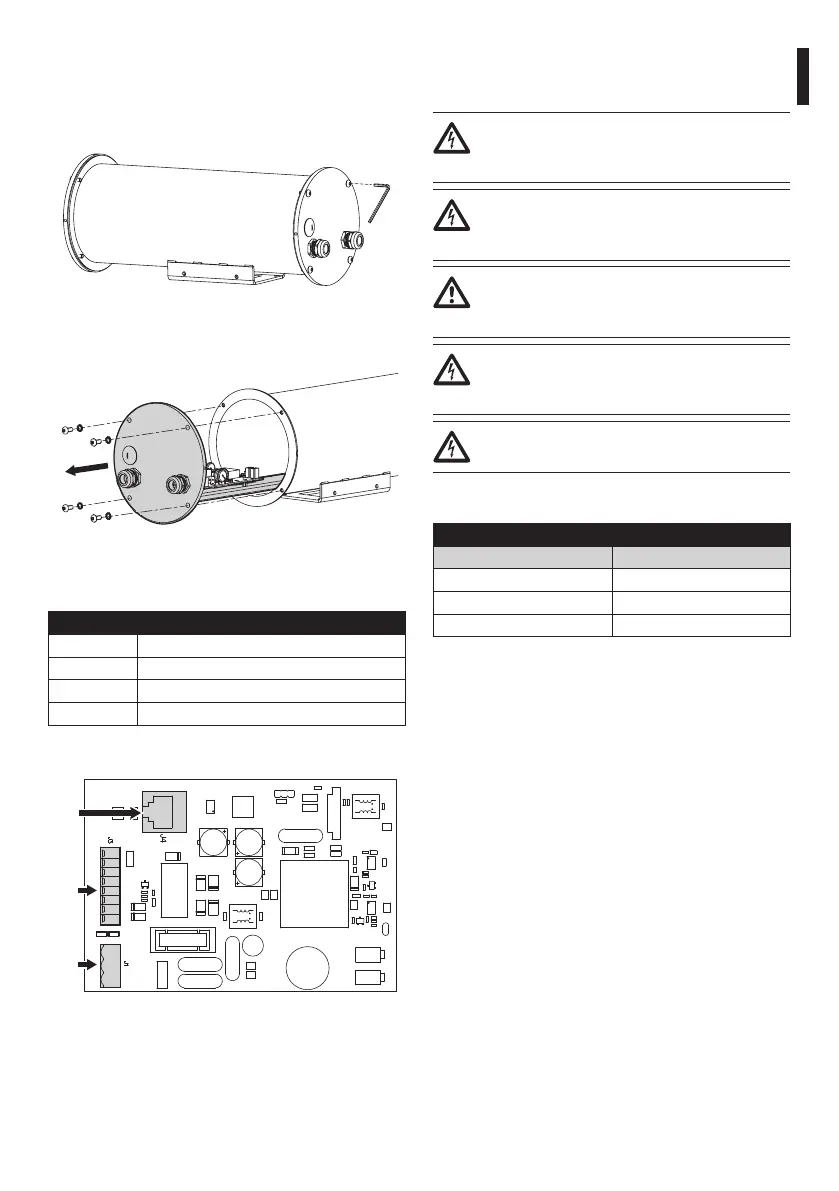

6 Installation
6.1 Ouverture de la caméra
Fig. 1
Fig. 2
6.2 Description de la carte
DESCRIPTION DE LA CARTE
Connecteur Fonction
J1 Alimentation de la carte
J3 Gestion I/O
J4 Interface réseau
Tab. 1
J1
J3
J4
Fig. 3
6.3 Connexion de la ligne
d'alimentation
Il faut eectuer les connexions électriques
en absence d'alimentation et lorsque le
dispositif de sectionnement ouvert.
Contrôler que les sources d'alimentation et
les câbles de branchement sont en mesure
de supporter la consommation du système.
Le câble de terre doit être plus long des
deux autres d'environ 10mm pour éviter
tout détachement accidentel.
Procéder exclusivement aux connexions de
la base avec l'alimentation sectionnée et le
dispositif de sectionnement ouvert.
Le branchement ne doit pas être accessible
à l'opérateur.
Connecter les câbles d'alimentation au borne J1
comme décrit dans le tableau.
CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur Bornes
Déni par l'installateur N (Neutre)
Déni par l'installateur L (Phase)
Jaune/Vert GND
Tab. 2
6.4 Branchement du câble de
réseau Ethernet
Connecter le connecteur J4 à la carte secondaire des
connecteurs à l'aide d'un câble UTP de catégorie 5E
ou de catégorie supérieure.
