Honeywell equIP Series Instruction Manual

ZH - 汉语 - 使用手册

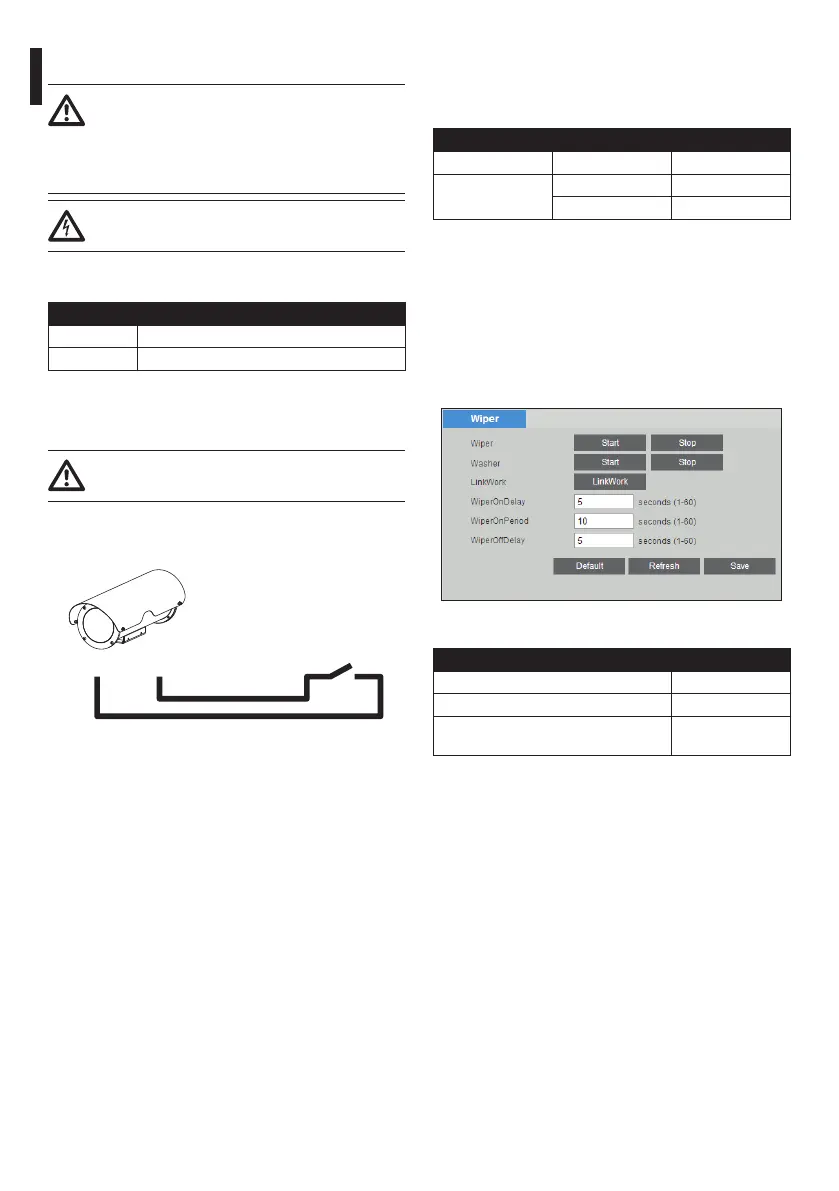

6 Document 800-23093 Rev. A
6.5 继电器连接
继电器只能用于低工作电压（高达30Vac或
60Vdc），最大电流为1A。 所使用的线缆截面
应适于控制负载。 使用最小截面为0.25mm²
（AWG 24），最大截面为1.5mm²
（AWG 16）的电缆。
连接不能由操作员访问.
RL继电器夹位于J3连接器中。 继电器没有极性，因
此端子可以无差别使用，使用交流电或直流电。
继电器连接
端子 说明
RL 继电器端子
表 3
6.6 Factory reset
外部继电器和报警线缆的护套必须接地
要恢复出厂默认设置，请按图所示联络联系人 (报警
1, 接地).
AL1 GND
图 4
6.7 清洗系统连接 （可选的）
清洗系统端子位于连接器J3中. 使用串行线路
RS485进行控制.
连接垫圈
串行线路 端子 说明
RS-485 A (+) RS-485 线路
B (-) RS-485 线路
表 4
6.8 刮水器和水泵控制
6.8.1 特殊控制
相机的Web UI支持雨刮器和水泵的设置和控制。
设置可配置在： CAMERA>>LOGIN>>SETUP>>SYST
EM SETUP>>PERIPHERAL
图 5
特殊控制
动作 预置位
当系统调用预置位103，运行雨刮器一次。 103
当系统调用预置位112，运行水箱喷水
一次。
112
表 5
