6.9 Chiusura della telecamera
Prima di richiudere la telecamera reinserire il
fondo orientando la slitta in funzione del tipo di
installazione.
Chiudere la telecamera prestando attenzione a non
danneggiare la guarnizione di tenuta. Assicurarsi che
la guarnizione sia correttamente inserita nella propria
sede.
Prestare attenzione durante il ssaggio.
Coppia di serraggio: 4Nm.
6.10 Installazione della
telecamera
Prima della chiusura, assicurarsi di aver orientato
correttamente la slitta interna della telecamera in
funzione del tipo di installazione.

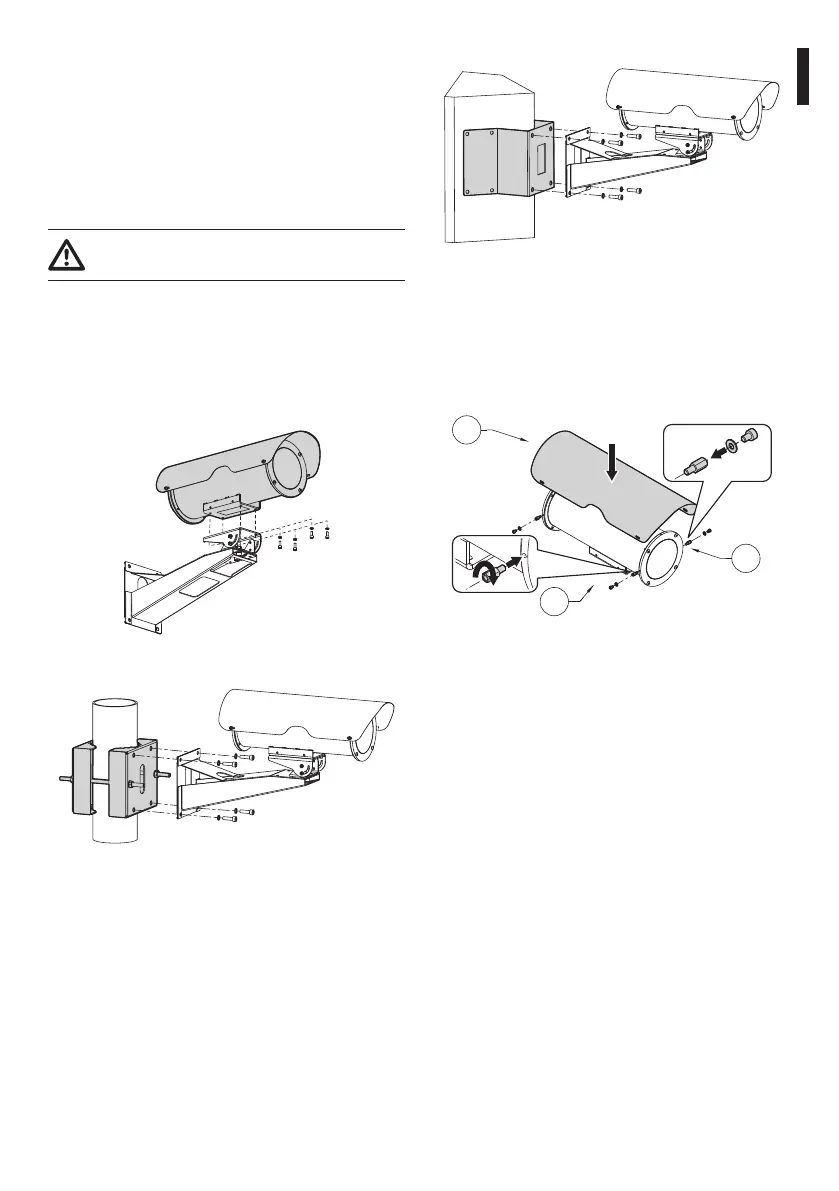

Fig. 6 Fissaggio con staa.
Fig. 7 Fissaggio con imbracatura da palo.
Fig. 8 Fissaggio con modulo angolare.
6.10.1 Fissaggio del tettuccio
Avvitare alle ange della custodia i distanziali
esagonali in dotazione (01). Posizionare il tettuccio
sulla custodia (02) e ssarlo con le viti in dotazione in
corrispondenza dei distanziali (03).
01
03
02
Fig. 9
